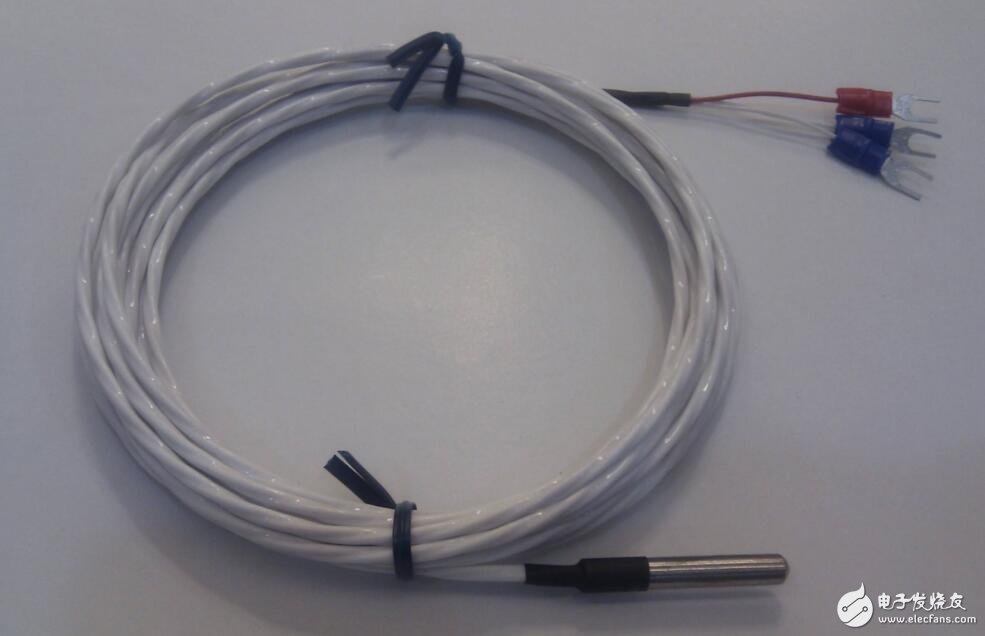

测温元件pt100，pt100的测温范围

PT100是一种广泛应用的测温元件，在-50~600℃℃范围内具有其他任何温度传感器无可比拟的优势，包括高精度、稳定性好、抗干扰能力强等。由于铂电阻的电阻值与温度成非线性关系，所以需要进行非线性校正。校正分为模拟电路校正和微处理器数字化校正，模拟校正有很多现成的电路，其精度不高且易受温漂等干扰因素影响，数字化校正则需要在微处理系统中使用，将Pt电阻的电阻值和温度对应起来后存入EEPROM中，根据电路中实测的AD值以查表方式计算相应温度值。

常用的Pt电阻接法有三线制和两线制，其中三线制接法的优点是将PT100的两侧相等的的导线长度分别加在两侧的桥臂上，使得导线电阻得以消除。

　　pt100的测温范围

PT100计算公式；热电阻是中低温区最常用的一种温度检测器，它主要特点就是测量精度高，性能稳定。下面的是在单片机程序中我自己使用计算公式：

一：相关资料中给出的公式：

1. 铂热电阻的温度特性。在0~850℃范围内

Rt=R0（1+At+Bt2）

在-200~0℃范围内

Rt=R0［1+At+Bt2+C（t-100）t3］

式中A，B，C的系数各为：

A=3.90802&TImes;10^-3℃-1

B=-5.802&TImes;10^-7℃-2

C=-4.27350&TImes;10^-12℃-4

2. 铜热电阻的温度特性：在-50~150℃范围内

Rt=R0［1+At+Bt2+Ct3］

A=4.28899&TImes;10^-3℃^-1

B=-2.133×10^-7℃^-2

C=1.233×10^-9℃^-3

二，程序中我自己使用的计算公式：

2.温度测量技术（PT100）：

当T《 0

RT=Rt

当T 》 420

RT= Rt+ Rt2*2.15805393*10-6

当0《T《 420

RT= Rt*［1+（R420-Rt）*3.301723797*10-7］+ Rt2*2.15805393*10-6

相关系数及说明：

RT为对应与温度的线形值，其结果等效于显示温度值

Rt为实际测量的阻抗值，其值是已经减去100?（电桥差放的参考值）的值

对应的16进制值：

3.301723797*10-7 = B142h * 2^-37

2.15805393*10-6 = 90D3h * 2^-34

R420 = （25390-10000）*2.517082601*128 = 4BA8F3h（4958451.35736192）

其中这里的结果都是已经乘100的值，在显示的时候应该先处理。

三：温度测量技术（CU50）：

RT=Rt（1+at）

RT和Rt分别为温度为T℃和0℃时候的阻抗值。

a为铜电阻的温度系数。一般取4.25×10^-3/℃~4.28×10^-3/℃
