pt100检测电路，Pt100铂电阻测温电路经验
PT100是一种正温度系数的热敏电阻。说到什么是正温度系数？就必须要结合负温度系数来讲了。随着温度的升高，电阻的阻值变大，就是正温度系数的热敏电阻，相反，如果随着温度的升高，电阻的阻值变小，就是负温度系数的热敏电阻。
PT100之所以应用很广泛，不仅是因为它可以测的温度范围宽（零下几十度到零上几百度），还因为它的线性度非常好。“线性度”，说的直白一点就是温度每变化一度，电阻的阻值升高的幅度是基本相同的。这样，就大大的简化了我们的程序。
Pt100铂电阻测温电路经验

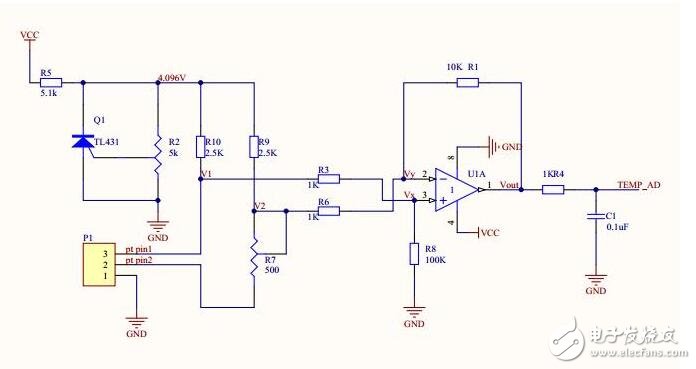

P100电压采集放大电路：前半部分是4.096V恒压源电路，然后是一个桥式电压采样电路，后面是一个电压放大电路。
一 4.096V恒压源电路
因Vref = 2.5V，故有4.096 = （1 + R1/R2）*2.5，得出R1/R2 = 1.6384，可以通过调节滑动变阻器实现。
二 桥式电压采样电路
这是一个桥式电压采样电路，其原理是将V2作为参考电压，通过V1的变化去得到一个相对的电压数值，这样就能得到PT100的电阻数值，从而得到当前温度数值。
其中相对数值是通过R7去调节，可以是任意，其R7的主要作用还是在校准温度使用。
根据项目需要，现在使用的R7的阻值是138.5002Ω，也就是PT100在100摄氏度是的温度数值。
三 电压放大电路
分析电路：
1 根据“虚断”原则，流过R3和R8电流相等 （V1 - Vx）/R3 = Vx/R8
2 根据“虚断”原则，流过R6和R1电流相等（V2-Vout）/（R6 +R1）= （V2-Vy）/R6
3 根据“虚短”原则，Vy = Vx
4 根据这3个公式得出：11V1-10V2 =Vout
理想要的数值是10倍的放大倍数，但是现在在输出端多了减了V1，根据模拟的数值可知，V1的取值范围是0.215 - 0.36835241646对应温度范围是44.032 - 75.43。 所以对得到的电压数值要电压补偿，其补偿后的数值参考表格。
