分享：温度传感器应用电路设计

本文讲解的是二极管作为温度传感器的应用电路，该电路设计中采用硅二极管VD1和VD2作为温度传感器，硅二极管的温度系数为ZmV／℃ 。等等，具体电路设计请看下文。

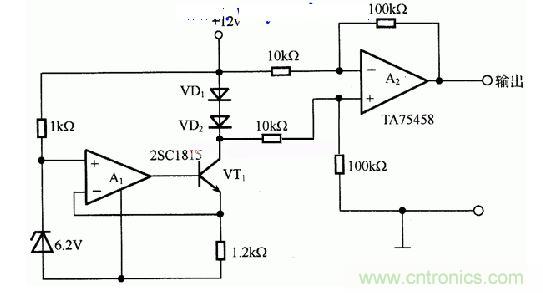

下图是二极管作为温度传感器的应用电路。电路中，采用硅二极管VD1和VD2作为温度传感器，硅二极管的温度系数为ZmV／℃ 。A1和VT1等构成恒流源电路，为VD1和VD2提供恒定的电流。A2为放大器，将与温度相应的VD1和VD2的电压变化放大到需要的电平。若在A2的输出端接入电压表就能构成模拟温度计。
