激光位移传感器的原理、应用与选型

品慧电子讯：以下为大家介绍激光位移传感器的原理、优缺点、应用、选型、输出接口。所谓位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器。

什么是光学式激光位移传感器？

所谓位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器。

一般光电传感器是检测物体的「有/无」而位移传感器则用于测量「物体移动了几mm的距离」。

常见的激光位移传感器采用的是三角测量原理，测量物体至传感器之间的距离。

激光位移传感器的优点有哪些？

非接触测量

可以长距离测量

可以测量微小物体

高速、高精度测量

大部分物体都可以测量

激光位移传感器和其他原理位移传感器对比

激光位移传感器的最大缺点是什么？

激光位移传感器出光和受光窗口透镜，容易受到粉尘和油污的污染。透镜?旦被污染会挡住了?部分光或者完全挡住光路造成检测偏差或不能检测。

激光位移传感器能做什么？

厚度测量：

厚度测量:

弯曲、变形测量：

松弛度测量：

平整度检测：

定位：

段差判别：

重叠检出：

形状、外形检测：

当然还有很多简单的检测例如：高度、限位、计数、有无等等，您可以尽情发挥你的想象力用好激光位移传感器。

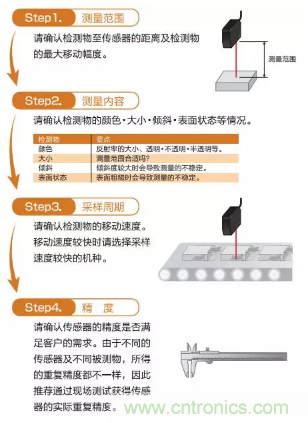

选择激光位移传感器要了解的参数有哪些？

对于激光位移传感器选型时候一定要了解的一些参数，这些非常重要。

1、分辨率：一般是指传感器的最小量程是多少，也就是传感器的最大识别率。如果是该参数标注为1mm，那么分辨率就等于1mm。

2、重复精度：我们一定要知道就算被测物在静止状态下，测量值都会有轻微的波动。静止状态下的被测物在相同位置下反复测量的误差幅度就是重复精度。例如该参数标注为1μm 那该传感器重复精度即为1μm。

3、满量程（有效量程）：即传感器额定的有效量程范围。我们在选择传感器一定要针对需求的检测距离选择包含有效量程范围内的传感器。

4、线性精度：测量值和实际位移的误差。线性精度用百分比表示，但由于量程是一段范围而且越到量程顶点越难保证测量精度，所以大多传感器都会标注量程顶点的线性精度来直观反映传感器的性能。

5、采样频率/采样周期：频率是指每秒钟测量的次数，频率越高测量一次花费的时间越短，测量时间越短越适合高速移动物体的检测。

6、平均采样次数：即使在静止状态下都会有轻微的测量波动，此时需要多次测量计算平均数使测量值稳定准确。

最后一定要注意输出接口是否满足您的使用要求：

例如RS-422、RS-232C、USB、开关量、模拟量等等

以上是品慧PINHUI电子网小慧的激光位移传感器基础知识学习阅读笔记。
