TDK针对高安全要求的应用推出基于3D HAL技术的带冗余功能的位置传感器

• 新型双芯片霍尔效应传感器HAR 3927**具有符合SAE J2716 rev. 4版本的比率模拟输出和数字SENT协议
• 以小型SOIC8 SMD封装为汽车和工业高安全要求的应用*提供卓越的角度测量和冗余功能

TDK集团 推出Micronas直接角度霍尔效应传感器系列新成员HAR 3927**。该产品采用专有的3D HAL?像素单元技术，符合ISO 26262的兼容开发要求。这一全新传感器具有符合SAE J2716 rev. 4版的比率模拟输出以及数字SENT接口。

现可提供样品。计划于2022年第一季度投产。

HAR 3927为高安全要求的汽车应用提供完全冗余的传感器解决方案，例如双离合变速器中的线性运动测量、发动机行程传感器、档位选择器和加速踏板中的旋转位置测量以及电子节气门控制*。

每个HAR 3927传感器包含两个独立运行的堆叠芯片。芯片间达到最小移位且被相同的磁力线穿透。HAR 3927使用的磁铁要比双芯片并排的方案小得多。其磁场幅度范围为20 mT至130 mT，低至5 mT时精度降低。

HAR 3927采用微型八引脚SOIC8封装。单一封装的冗余传感器解决方案的优点是减小了PCB尺寸和焊点，从而降低系统成本并增强系统的稳定性。

该传感器具有两种不同的输出格式和多达33个标定点的输出信号（17个可变或33个固定标定点）的线性化模块。专有的3D HAL像素单元技术让客户可以测量磁场分量，从而实现线性位置测量和上至360°的旋转位置测量以及轴上和离轴测量。通过对非易失性存储器进行编程，可以根据磁路调整诸如增益和补偿、参考位置等主要特性。

HAR 3927的多种配置选项让客户在开发过程中实现更高的灵活性，一个传感器可用于多种应用，无需再认证，节约了成本和工作量。

术语

• 3D HAL?像素单元：可直接测量X、Y、Z三个方向上的磁场。

主要应用*

汽车应用中的旋转角度检测，例如加速踏板、电子节气门控制、旋钮式换档器（具有按压功能）以及后轴转向系统
另外，该系列传感器可在离合器或制动踏板、变速器系统、气缸和阀门位置感应等应用中进行线性位置检测

主要特点和优势***

30 mT磁场振幅时仅±1.0°，角度误差极低
轴端和离轴360°角度测量
直接测量磁场振幅 (BX, BY, BZ)
客户可选择的模拟或SENT输出
双芯片法完全冗余
SEooC符合ISO 26262的要求，可支持功能安全应用
-40 °C至160 °C的宽温度范围，适用于汽车应用

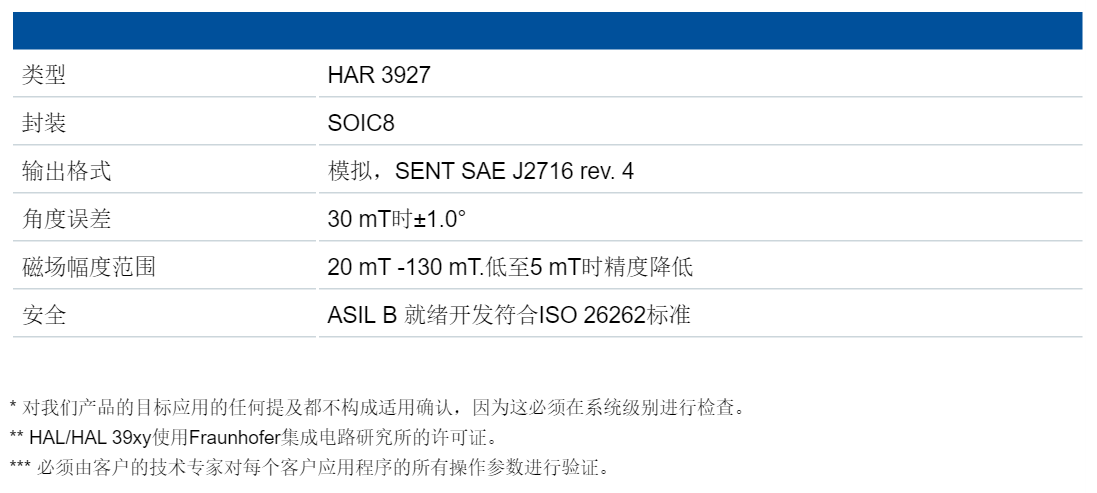

重要数据

关于TDK集团

TDK株式会社总部位于日本东京，是一家为智能社会提供电子解决方案的全球领先的电子公司。TDK建立在精通材料科学的基础上，始终不移地处于科技发展的最前沿并以“科技，吸引未来”，迎接社会的变革。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK全面和创新驱动的产品组合包括无源元件，如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统（如：温度和压力、磁性和MEMS传感器）。此外，TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2021财年，TDK的销售总额为133亿美元，全球雇员约为129,000人。

关于TDK-Micronas

TDK-是TDK集团内的磁传感器和CMOS集成的竞争力中心。TDK--Micronas在超过25年的传感器和执行器生产中保持优秀表现，在1993年成为了第一家将基于霍尔片的传感器与CMOS技术集成的公司。此后，TDK-Micronas向汽车和工业市场交付了超过五十亿霍尔传感器。运营总部位于德国弗莱堡。目前，TDK-Micronas 约有1000名员工。

如欲获取更多有关本产品资料请点击 www.micronas.tdk.com.
