传感器(英文名称:transducer/sensor)是一种检测装置,能感受到被测量的信息,并能将感受到的信息,按一定规律变换成为电信号或其他所需形式的信息输出,以满足信息的传输、处理、存储、显示、记录和控制等要求。传感器的特点包括:微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

人类借助感觉器官从外界获取信息,而机器则借助传感器来研究自然现象规律及生产生活。为了适应各种各样的情况,传感器也分成不同的种类,可以说传感器就是机器的五感,更是人类五感的延伸。传感器可完成信息的传输、处理、存储、显示、记录、控制等多重要求,具有微型化、数字化、智能化等多种功能,是实现自动化的第一环。它应用在工作生活中的方方面面。

  传感器的分类

  传感器的基本分类

  1、温度传感器:是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分,品种繁多。按测量方式可分为接触式和非接触式两大类,按照传感器材料及电子元件特性分为热电阻和热电偶两类。

温度传感器是最早开发,应用最广的一类传感器。温度传感器的市场份额大大超过了其他的传感器。从17世纪初人们开始利用温度进行测量。在半导体技术的支持下,本世纪相继 开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。

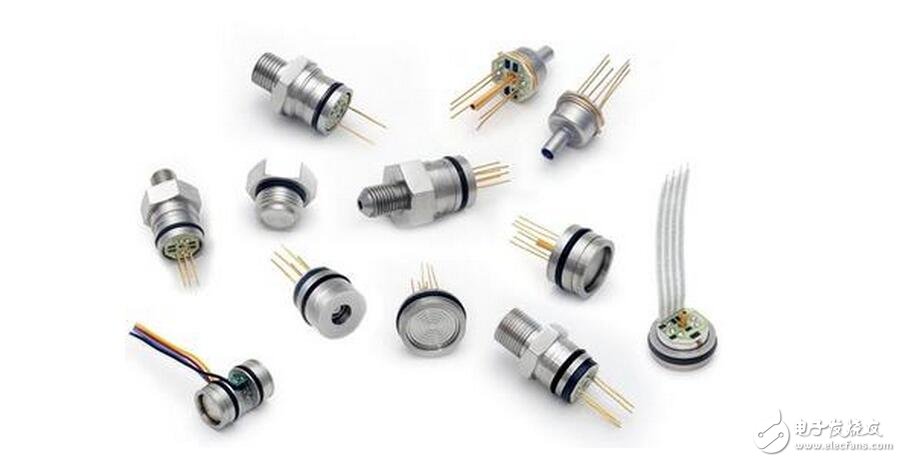

  2、压力传感器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业,下面就简单介绍一些常用传感器原理及其应用。另有医用压力传感器。

压力传感器主要应用于增压缸、增压器、气液增压缸、气液增压器、压力机,压缩机,空调制冷设备等领域。

  3、液位传感器:是一种测量液位的压力传感器。静压投入式液位变送器(液位计)是基于所测液体静压与该液体的高度成比例的原理,采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号。

液位传感器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

  4、电容式物位传感器:利用被测介质面的变化引起电容变化的一种变介质型电容传感器。具有可靠性高,安装方便等特点,可广泛应用于冶金、采矿、等部门作料位控制,是应用最广的一种物位传感器。

因为电容量电容量是连续变化的,因此该传感器可以用作连续式物位测量,也可用作物位开关,作为报警或喂料、卸料设备的输入信号。

  5、超声波传感器:是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大,尤其是在阳光不透明的固体中,它可穿透几十米的深度。

超声波传感技术应用在生产实践的不同方面,而医学应用是其最主要的应用之一。超声波传感器可以对集装箱状态进行探测。超声波传感器可用于检测透明物体、液体、任何表粗糙、光滑、光的密致材料和不规则物体。超声波传感器可以应用于食品加工厂,实现塑料包装检测的闭环控制系统。超声波传感器可用于探测液位、探测透明物体和材料,控制张力以及测量距离,主要为包装、制瓶、物料搬检验煤的设备运、塑料加工以及汽车行业等。

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

传感器NPN型与PNP型分类及其区别

  NPN型与PNP型分类

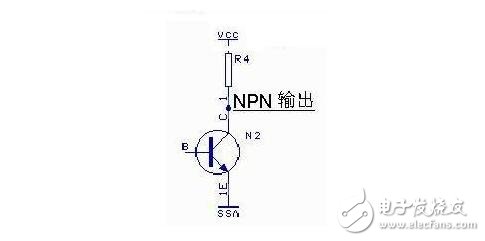

1、NPN(源型):当导通时输出低电平

当导通时,信号输出线out和0v线连接,相当于输出低电平:0V。

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

NPN型传感器根据安装逻辑方式不同分为3小类

NPN-NO(常开型):不接通时无输出;接通时输出高电平;

NPN-NC(常闭型):不接通时输出高电平;接通时无输出;

NPN-NC+NO(常开、常闭共有型):两个out输出端(一开一闭)。

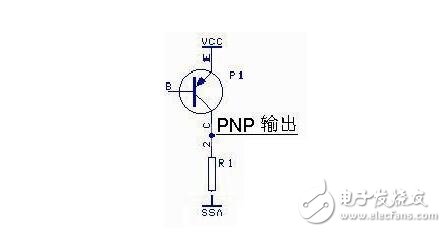

2、PNP(漏型):当导通时输出高电平

当导通时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线,24V。

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

PNP型传感器根据安装逻辑方式不同分为3小类:

PNP-NO(常开型):不接通时无输出;接通时输出低电平;

PNP-NC(常闭型):不接通时输出低电平;接通时无输出;

PNP-NC+NO(常开、常闭共有型):两个out输出端(一开一闭)。

  NPN型与PNP型的区别

PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器。但输出信号是截然相反的,即高电平和低电平。PNP输出是低电平0,NPN输出的是高电平1。

PNP与NPN型传感器(开关型)分为六类:

1、NPN-NO(常开型)

2、NPN-NC(常闭型)

3、NPN-NC+NO(常开、常闭共有型)

4、PNP-NO(常开型)

5、PNP-NC(常闭型)

6、PNP-NC+NO(常开、常闭共有型)

PNP与NPN型传感器一般有三条引出线,即电源线VCC、0V线,out信号输出线。

1、NPN类

NPN是指当有信号触发时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线。

对于NPN-NO型,在没有信号触发时,输出线是悬空的,就是VCC电源线和out线断开。有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。

对于NPN-NC型,在没有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。当有信号触发后,输出线是悬空的,就是VCC电源线和out线断开。

对于NPN-NC+NO型,其实就是多出一个输出线OUT,根据需要取舍。

2、PNP类

PNP是指当有信号触发时,信号输出线out和0v线连接,相当于输出低电平,ov。

对于PNP-NO型,在没有信号触发时,输出线是悬空的,就是0v线和out线断开。有信号触发时,发出与OV相同的电压,也就是out线和0V线连接,输出输出低电平OV。

对于PNP-NC型,在没有信号触发时,发出与0V线相同的电压,也就是out线和0V线连接,输出低电平0V。当有信号触发后,输出线是悬空的,就是0V线和out线断开。

对于PNP-NC+NO型,和NPN-NC+NO型类似,多出一个输出线OUT,及两条信号反相的输出线,根据需要取舍。

我们一般常用的是NPN型,即高电平有效状态。PNP很少使用。

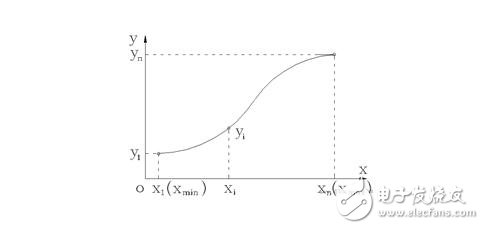

  传感器的静态特性

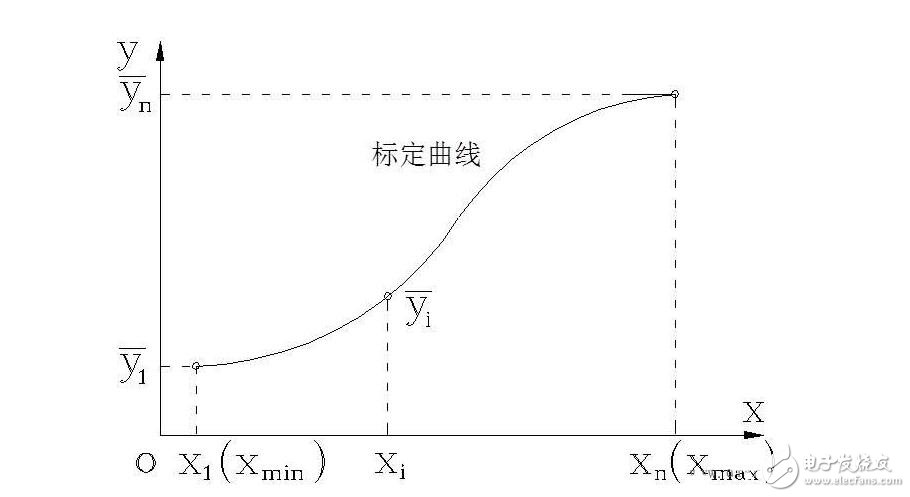

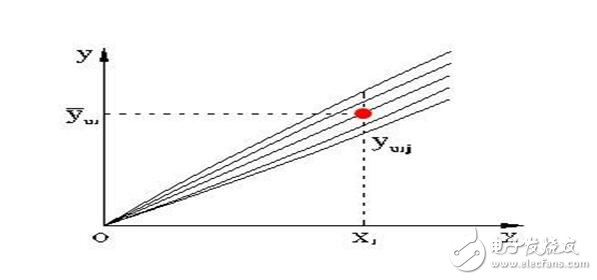

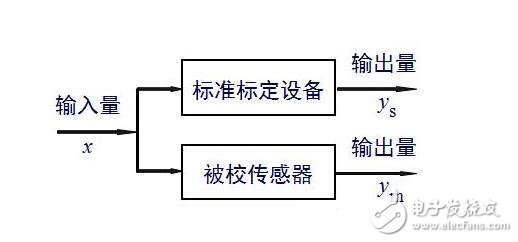

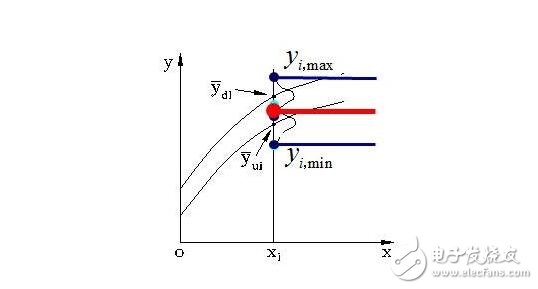

  传感器静态特性描述

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

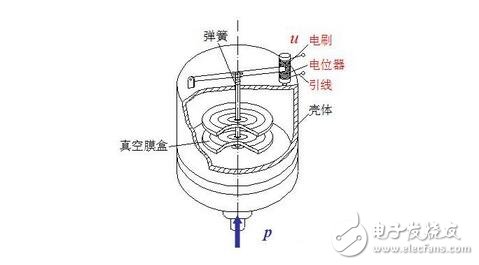

电位器输出电压u与输入被测量p的关系

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

一般意义下

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

y、x——传感器的输出、输入

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

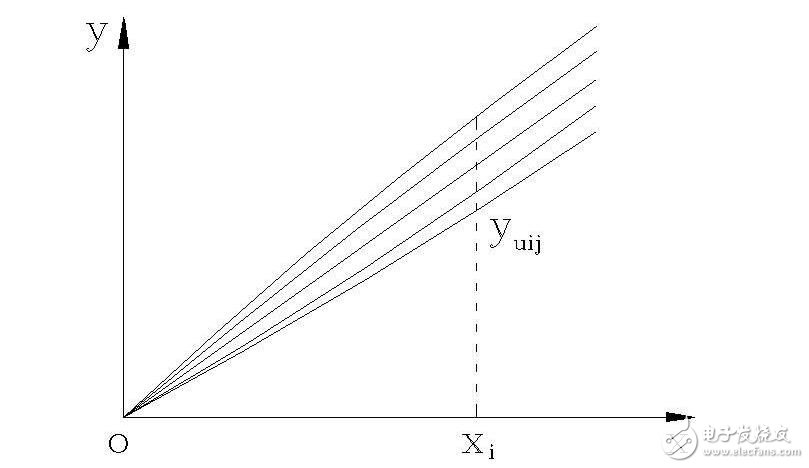

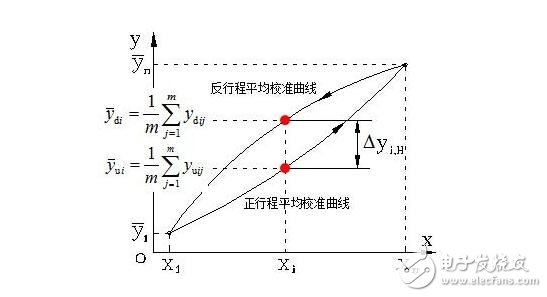

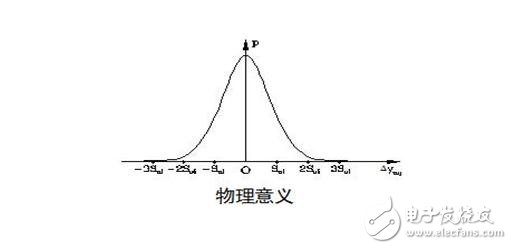

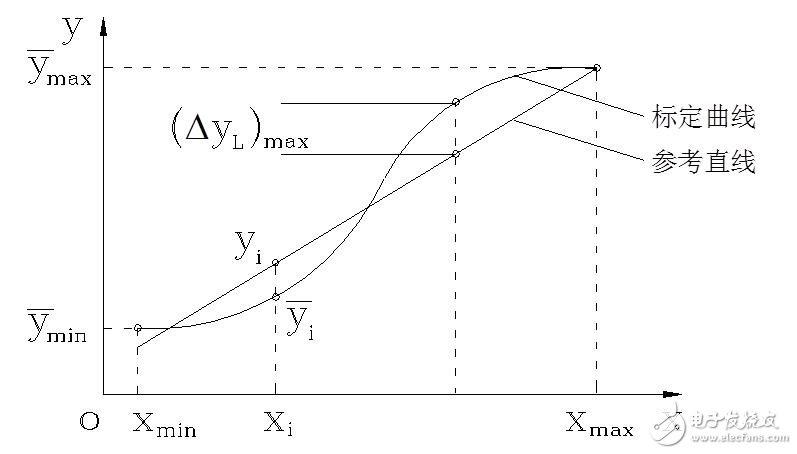

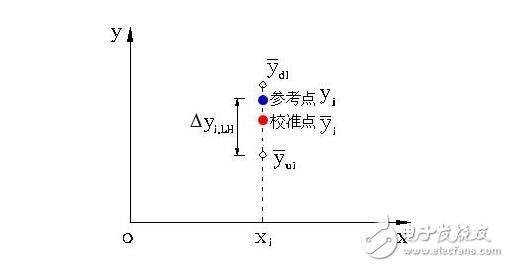

  传感器的静态性能指标

1. 测量范围与量程

(1)测量范围

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

(2)量程

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

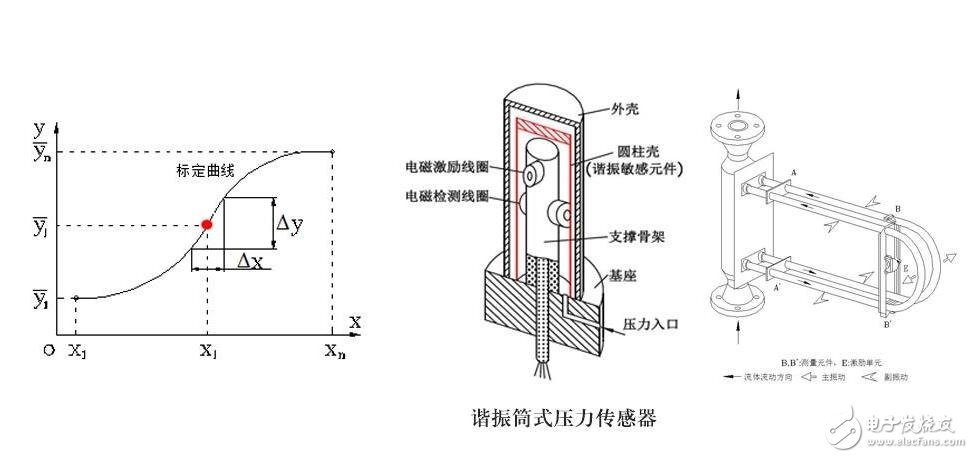

2. 静态灵敏度

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

关于静态灵敏度的讨论

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析
传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

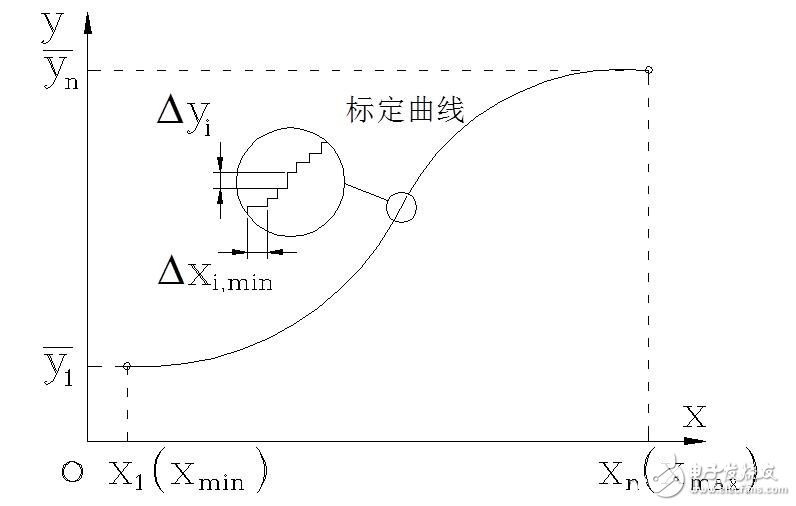

3. 分辨力与分辨率

某一测点分辨力

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

某一测点分辨率

传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析

针对全测量范围的分辨力

max〡传感器的基本分类与NPN、PNP型分类及区别,传感器的静态特性解析
