位移传感器是做什么用的_位移传感器怎么用
一、位移传感器是做什么用的
位移传感器又称为线性传感器，是一种属于金属感应的线性器件，位移传感器的作用是把各种被测物理量转换为电量。
二、位移传感器的使用方法
一般采用给位移传感器加上一个电压，利用其优良的平滑性，来检测输出电压（输出电阻改变输出电压）分压比。就可以直接不同类别的位移传感器的使用方法也有不同。
直线位移传感器使用方法是根据实际要求在油压机的主缸、液压垫上分别安装Kl下滑板式、KTC拉杆式直线位移传感器。在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N-8AD，FX2N-8AD将此模拟输入数值（此时是电压输入），转换成数字值，并且把他们传输到PLC主单元。主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。
直线位移传感器在使用时应注意哪些事项呢？首先电子尺是作为分压器使用，以相对电压来显示所测量位置的实际位置。因此，就对这个装置（电子尺）提出了几点要求：
不能接错电子尺的三条线，1#、3#线是电源线，2#是输出线除1#、3#线电源线可以调换外，2#线只能是输出线。上述线一旦接错，将出现线性误差大，控制精度差，容易显示跳动等现象。如果出现控制非常困难，就应该怀疑是接错线。安装对中性要好，角度容许±12°误差，平行度偏差容许±0.5mm，是指某一误差，如果角度误差和平行度误差都偏大，就会导致显示数字跳动。在这种情况下，一般可以用万用表的电压档测出电压的波动。一定要作角度和平行度的调整。请特别注意：在现场将电子尺的铝合金支架更换成不锈钢支架后，同时应将拉杆牵引安装位升高2Mm。否则，接地问题解决了，又形成了不对中的问题，必须同时解决。供电电源要有足够的容量，如果电源容量太小，容易发生如下情况：合模运动会导致射胶电子尺显示跳动，或熔胶运动会导致合模电子尺的显示波动。特别是电磁阀驱动电源于电子尺供电电源在一起时容易出现上述情况，严重时可以用万用表的电压档测量到电压的波动。如果在排除了静电干扰、高频干扰、对中性不好的情况下仍不能解决问题，也可以怀疑是电源的功率偏小。
位移传感器如何标定？第一步，先将高精度微位移传感器放置在弹性体的一端的台阶孔内，用端盖固定；然后转动螺杆，拉近弹性体的上下两个薄壁，弹性体内部出现弹性应力和变形，弹性体的两个薄壁之间的垂直接近量通过螺杆下端的伸出量由位移传感器测得；两个端面即内端面和外端面的接近量通过高精度微位移传感器测得；螺杆转动到不同的位置，拟合出垂直接近量与水平接近量的比值C。
第二步，将高精度微位移传感器从台阶孔中取出，将待标定的微位移传感器置固定台阶孔中，用端盖（4）固定；转动螺杆到不同的位置，位移传感器测出螺杆的伸出量，即弹性体两个薄壁之间的垂直接近量，然后通过比值C求得待标定的微位移传感器两个端面的水平接近量，这个水平接近量与待标定微位移传感器输出电压的变化值的比值，就是待标定的位移传感器的灵敏度。
三、位移传感器安装说明及注意事项
方法/步骤1：
1.直线位移传感器

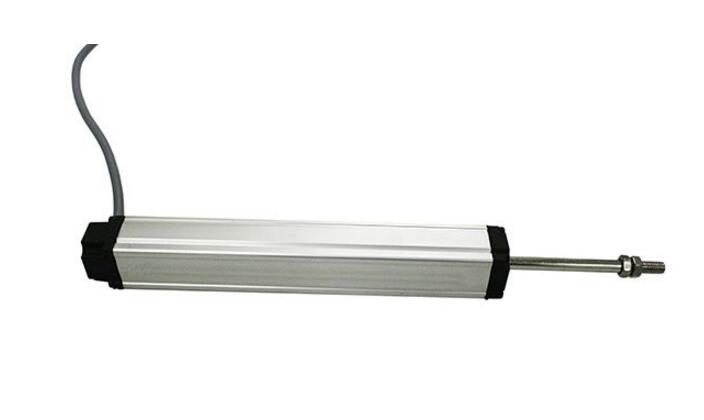

直线位移传感器为电位计原理电阻式直线位移传感器，因为在橡塑机械领域应用量极大，也被称为注塑机电子尺。直线位移传感器在橡塑机械中常作为分压器使用，以相对电压标示设备驱动器的位移变化与实际位置。实际应用中，将直线位移传感器的测杆（或者滑块）与机械设备的驱动器直接连接，驱动器带动传感器内部滑动电刷发生位移变化，输出呈线性变化的直流电压信号，供给配套的显示控制仪表显示或者采集系统计量控制。传感器输出的电压信号也可以经V/I转换模块变送为标准的模拟信号，满足远距离传输的需要。
直线位移传感器在使用中应避免超行程使用，选型时常留有一定的余量，方便安装使用。安装固定传感器时，可将余量尺寸均匀地分布在两端，待行程调整完毕后再锁紧传感器支架螺丝。传感器（拉杆系列直线位移传感器与滑块系列直线位移传感器）安装使用中应注意安装方法与安装对中性，安装方法可选择水平安装或者垂直安装，水平安装时需要保证导电线路板面向下安装，避免侵入的粉尘、油污、水污落在导电线路板上造成传感器滑动电刷与碳膜线路板接触不良或者短路故障。传感器拉杆或者加长杆安装的对中性则直接决定了直线位移传感器的测量精度、检测稳定性与使用寿命，过大的倾斜角度会严重影响传感器的产品性能与使用寿命。直线位移传感器接线问题也是需要注意的问题，传感器的电源线与信号线不能接错，经常会有用户因接错线导致传感器损毁的问题发生。位移传感器使用还需要注意供电电压稳定，安装时应做到可靠接地，并避开一切大功率电源、射频信号源与强电线路的干扰，避免外界干扰导致测量数据失真，影响测量控制效果。这一点不仅仅是直线位移传感器，其它类型的位移传感器使用也要特别注意。
2.拉绳位移传感器
拉绳位移传感器因为测量行程大，安装尺寸小，使用方便，在直线导轨系统、液压系统、工程设备、医疗设备与智能仓储系统广泛使用。使用时将拉绳位移传感器固定在设备（或者系统）台座上，拉绳末端与设备驱动器连接，拉绳拉出或者缩回时，带动内部的角度编码器旋转，输出电压信号、电流信号或者脉冲信号。
拉绳位移传感器在安装使用时应注意拉绳与出线口水平，避免因摩擦损毁拉绳表层的聚四氟乙烯防护层，影响传感器检测精度与使用寿命。日常维护及安装使用中也应注意对拉绳的防护，避免外力划伤、烧损、冲击等外界因素影响拉绳位移传感器的使用。过量的粉尘、碎屑、油污、水污等侵入传感器也会造成内部测量元件接触不良或者短路，在环境恶劣的场合安装使用应加装必要的防护装置。拉绳位移传感器同样不能超行程使用，运行速度过快或者将拉绳拉出后让其瞬间弹回，都将造成传感器拉绳断裂，严重时将伤害内部编码器与作业人员安全。
