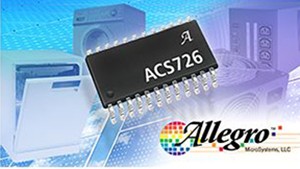

Allegro推出新型电位隔离电流传感器 IC ACS726

　　Allegro MicroSystems, LLC 推出了一款新型 Allegro 电流传感器 IC，该 IC 可用于工业、商业和通信系统的 AC 电流感测，是一种经济实惠、精确的解决方案。Allegro’ 的 ACS726 是首款含有可通过外部 RC 网络调整增益和带宽的全差分后端放大器的电流传感器 IC。该后端放大器是完全独立的，在不用时可以断开其电源以降低功耗。该器件的全差分输出提供了更加卓越的输出偏置漂移和共模噪声抵抗能力。

　　该器件采用封装设计，便于客户使用。典型应用包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

　　该器件具有精确的低偏置线性霍尔传感器电路，且其铜制的电流路径靠近晶片的表面。通过该铜制电流路径施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁场靠近霍尔传感器，实现器件精确度的优化。精确的成比例电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供，该 IC 已进行封装后精确度编程。

　　当通过用作电流感测通路的主要铜制电流路径(从引脚 1 至 6，到引脚 7 至 12)的电流不断上升时，器件的输出具有正向差分电压 (VOUTP – VOUTN)。该传导通路的内电阻通常是 1.1 mΩ，具有较低的功率损耗。

　　传导通路的接线端与传感器 IC 信号引脚(引脚 13 到 24)之间电气绝缘。这使得 ACS726 电流传感器 IC 可以在不使用高端差分放大器或其他昂贵的绝缘技术的情况下用于高端电流感应应用中。

　　ACS726 采用薄小型表面安装 QSOP-24 封装(后缀 LF)。引脚框采用 100% 雾锡电镀，可与标准无铅印刷电路板装配流程兼容。除倒装法使用的当前豁免于 RoHS 的高温含铅焊球外，该器件内部不含铅。器件(不包括 BAE)在出厂装运前已完全校准。
