如何精准的设计晶振的匹配电容问题？

单片机晶振旁的2个电容是晶体的匹配电容，只有在外部所接电容为匹配电容的情况下，振荡频率才能保证在标称频率附近的误差范围内。 最好按照所提供的数据来，如果没有，一般是30pF左右。太小了不容易起振。

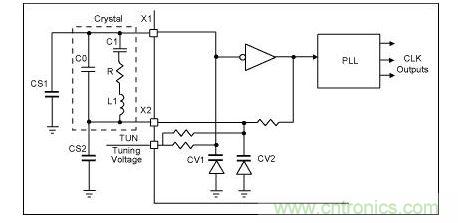

晶振的标称值在测试时有一个“负载电容”的条件，在工作时满足这个条件，振荡频率才与标称值一致。一般来讲，有低负载电容（串联谐振晶体），高负载电容（并联谐振晶体）之分。在电路上的特征为：晶振串一只电容跨接在IC两只脚上的，则为串联谐振型；一只脚接IC，一只脚接地的，则为并联型。如确实没有原型号，需要代用的可采取串联谐振型电路上的电容再并一个电容，并联谐振电路上串一只电容的措施。例如：4.433MHz晶振,并一只3300PF电容或串一只70P的微调电容。常见的晶振大多是二只脚，3脚的晶振是一种集晶振和电容为一体的复合元件。由于在集成电路振荡端子外围电路中总是以一个晶振（或其它谐振元件）和两个电容组成回路，为便于简化电路及工艺，人们便研制生产了这种复合件。其3个引脚中，中间的1个脚通常是2 个电容连接一起的公共端，另外2个引脚即为晶振两端，也是两个电容各自与晶振连接的两端。由此可见，这种复合件可用一个同频率晶振和两个 100～200pF的瓷片电容按常规连接后直接予以代换。单片机晶振旁的2个电容是晶体的匹配电容，只有在外部所接电容为匹配电容的情况下，振荡频率才能保证在标称频率附近的误差范围内。最好按照所提供的数据来，如果没有，一般是30pF左右。太小了不容易起振。在某些情况下，也可以通过调整这两个电容的大小来微调振荡频率，当然可调范围一般在10ppm量级。晶振等效于电感/电容/内阻
