最简单的测试晶振是否起振的方法

导致贴片晶振或者圆柱晶振不起振的原因有不少，例如接触到液体，表面有杂质，电容匹配不适，老化，材料劣质等原因。如果晶振不起振的话，产品相当于毫无用处，所以要区分产品用不了是石英晶振的因素，还是其他电子元器件的问题，就要先确定是否石英晶体谐振器起振，给大家分享几个最简单的方法，看完你就懂！

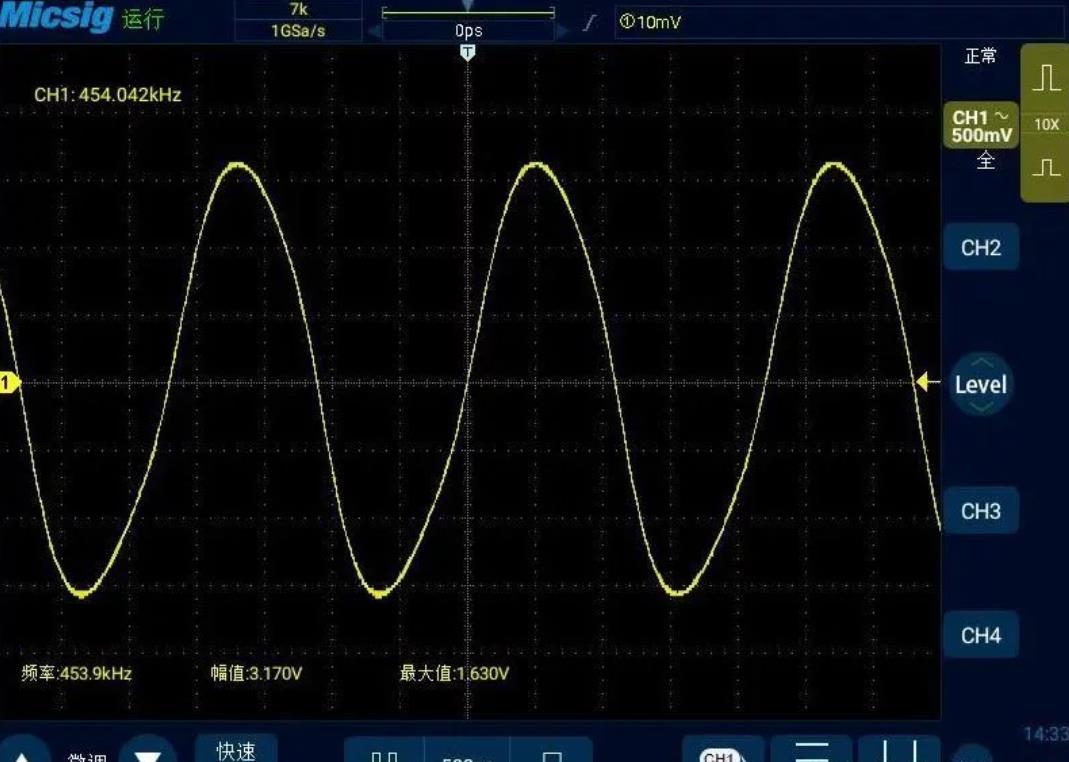

1、判断方法很多，用示波器看波形是最直接的，用数字万用表的电压档测电压也行，因晶振波形的占空比为50%，所以测得的平均电压为1/2Vcc左右，对于51单片机，在使用外置程序存储器的时候还可以测PSEN引脚或P0口引脚的电压或波形，只有晶振电路正常工作，那些引脚才会有信号输出，但现在很少采用片外扩展存储器，所以测晶体两端的电压或波形即可，只是晶振电路设计不良时，测试设备的引入有可能导致停振。

2、晶体两端的电压差不是平均电压差，虽然事实上因外电路的影响，石英晶体谐振器两端的电压可能会有差别，但这不是判断晶振是否起振的依据，也不是晶振电路正常工作的条件。至于一高一低没有工作是指一端为Vcc或接近Vcc，另一端为0或接近0，这时晶振电路当然没有起振，否则50%的占空比势将平均电压拉到1/2Vcc左右，但这么表达是不确切的，搞技术应该尽量定量精确描述。

3、听声音判断石英晶振是否起振不可靠，晶体的振荡频率远超人耳能够听见的频率上限，有时能够听到反而是有问题的，说明晶体质量不佳，更多的时候，正常工作的晶体是不会发出任何人耳能听到的声音的，有时声音来自外电路元件。

4、单片机的两个信号输入脚一个是19脚（XTAL1）一个是18脚（XTAL2）对应单片机内部的电路是高增益放大器，当外面接SMD晶振的时候，19脚对应高增益放大器的输入端，18脚对应高增益放大器的输出端，所以测量的时候应该是高增益输出端有信号也就是18脚。
