PCB板、晶振与电流，三者是什么关系？

电路板是对电子行业的人来说都是不陌生的东西，尤其是电子元器件产业的，因为PCB板是大部分元件的载体，大约一百多年前出现，它的出现给工业带来极大的方便，也促进自动化生产效率。

现在的PCB板越做越小巧、精良，而且早已开始往高精度、高精密方向发展，按照线路板的分层，层数一共有单层、双层、四层、六层等，还有多层线路板，总之可以根据产品的要求选择适合PCB板。大多数人看见的电路板上，分布着密密麻麻小小的电子元件，一开始板子只是一个祼板，没有任何东西，上面的石英晶振，电感器，电容器，声表滤波器，电阻器，二、三极管，传感器，晶闸管，机械开关等元器件，都是后面工程师通过技术嵌入上去。

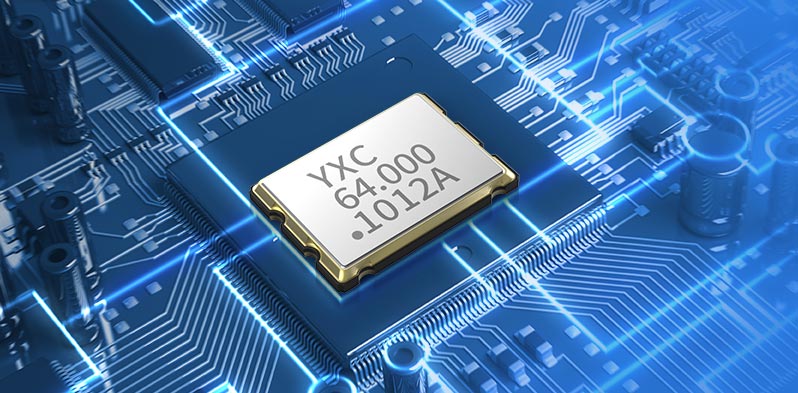

PCB板上重要性较大的是频率控制元器件，也就是我们常说的石英晶体，如果说PCB板是电子元件的载体，那么晶振就是载体的开关。因为它的作用，就是与电流接触后，把电能转化成为机械能，使板上的其他元器件“动”起来，而且还具有降低系统功耗的功能。简单来说，就是要把PCB板——石英晶振——电流三种连接到位后，才能完美的发挥作用。

但是要给电路板安装贴片晶振或者插件晶振，也有一些需要注意的事情，同一个PCB板要安装两颗或以上的SMD晶振，那么就要切割PCB板，机械振动的幅度会有所不一样。不管设计方案选择的是进口晶振还是国产晶振，尽量设计最小化机械振动影响。不要采用高静电焊接，会容易损坏晶体表面或内部，安装之前，贴片晶振不要暴露在阳光下，也不要放置到潮湿的环境中，会对晶振的性能、品质和寿命产生影响。
