关于有源晶振的电压和布线

晶振分为两种，有源晶振和无源晶振。目前常用无源晶振居多，对于有源晶振，因其造价比较高，所以使用的比较少。我们都知道无源晶振是没有电压的，有源晶振一般的工作电压有哪些呢?

有源晶振常用电压

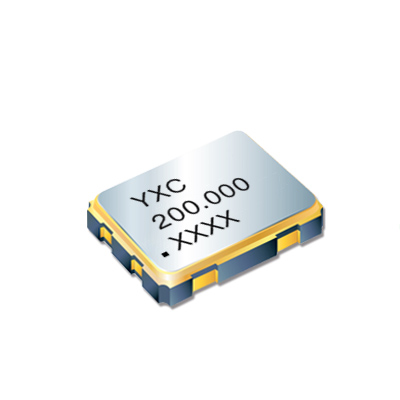

常用电压的有1.8V，3.0V，3.3V，5.0V，比较常用的3.3V电压。对于有源晶振的电压参数，一般无法直观的看出来，但在晶振印字上可以看到对于的电压参数、晶振频率、型号等。不同的晶振型号的印字表示大致一样，最好是问一下晶振厂家技术人员，防止购买后使用不了。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。相对于无源晶振来说，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平。

有源晶振引脚识别小技巧：

1、正方形晶振，使用DIP-8封装，打点的是1脚。 1-NC; 4-GND; 5-Output; 8-VCC;长方形晶振，使用DIP-14封装，打点的是1脚。1-NC; 7-GND; 8-Output; 14-VCC

2、有源晶振有两种，一种是TTL，只能用5V;一种是HC的，可以3.3V/5V;边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。

无源晶振，一般晶振和芯片的距离要尽量靠近一点，那你知不知道有源晶振该如何布线和摆放呢?它又能渠道多少个芯片呢?

有源晶振也不能输出接长线

时钟源通常是系统中最严重的EMI辐射源，如果接长线，其结果是长线就成了天线，这在很多应用中是不准许的，所有时钟源都必须尽量靠近相关器件，必要时用多个时钟源，不得以下可以采用多层PCB将时钟连线屏蔽。有源晶振的输出一般是标准TTL规格，至于能驱动多少芯片要看这些芯片的特性。

时钟布哪一层?

夹心层，其上下都是覆地

但这种方法只有在不得以下为之，而且成本未必低于多时钟(多层PCB的价格明显高于双面板)，要过某些强制标准的产品尽量不要这么干。

1. Crystal下不可走線，電路儘量靠近chip端。

2. trace尽量短，與其他信号需20mil间距，最好使用ground trace与其他信号隔离。

3.Crystal底下尽量不要走线.，如果是在要走线的话, 不能走线进Crystal pin脚周围50mil之内.，尤其避免高速讯号。

晶振信号线尽可能短，需要包地(因为有噪声，本质就是怕它影响到别人，或者怕别人影响到他)。尽可能不穿孔，以为一个过孔会有0.5pF的寄生电容，另外，走线粗细要一致。

3、有源晶振为四角方形或矩形金属盒子，看着标称一面(顶)，左下空脚，右下地，左上VCC(5V)，右上输出。接上电源可以用示波器看到波形。
