从贴片晶振脚位可以看出什么信息？

当我们使用贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。对于新手来说，晶振脚位技巧还是最直接的，品慧整理如下：

1、二脚位的贴片晶振是无源晶振;

2、四脚位的贴片晶振可能是无源晶振，也可能是有源晶振;

3、四脚位以上的贴片晶振一定是有源晶振;

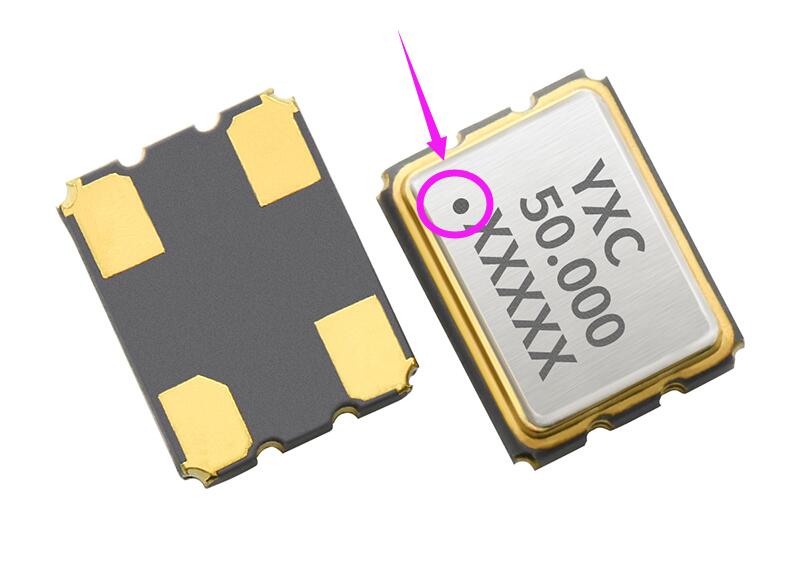

4、有源晶振本身印字有左下有个点叫认脚点;

5、常见的贴片晶振体积有7050、5032、3225、2520、2016、2012等。

经常有客户会这样问，有源晶振有方向吗?如何去区分其脚位呢?这应该也是大家想知道这些问题的答案吧。晶振型号众多，而且每一种型号的引脚定义都有所不同，接法也不同，下面介绍一下有源晶振引脚识别方法，以方便大家牢记：有个点标记的为1脚位，按逆时针(管脚向下)分别为2、3、4脚位。通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。有字正面，从有点的那一脚，逆时针依次是：NC、GND、CLKOUT、VCC。

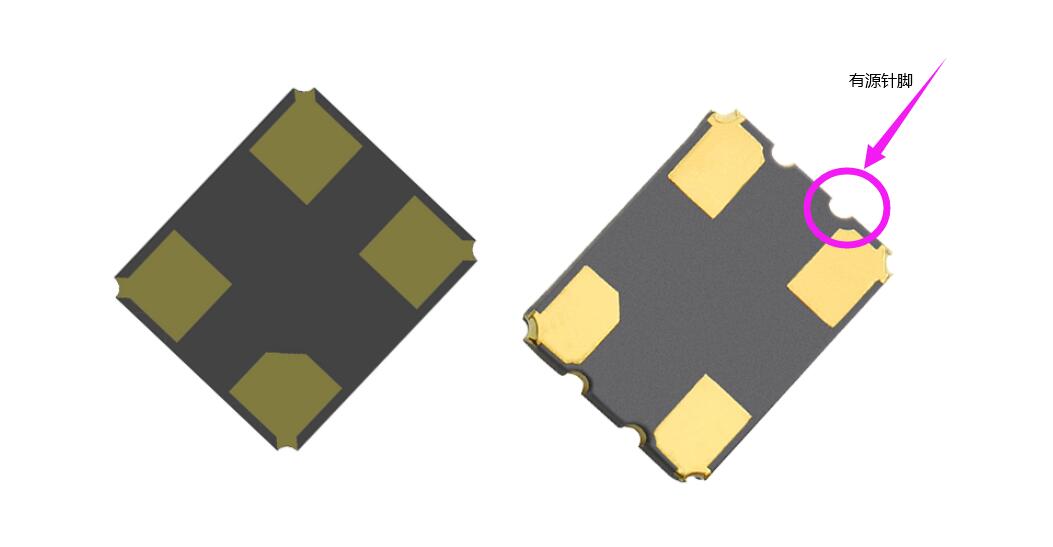

两脚的称为晶体，即为无源晶振。四脚贴片则有无源晶振和有源晶振，有针脚的振荡器称为晶振，即为有源晶振。有源晶振容易起振，由于不需外加辅助器件，所以工作更加稳定，另外它需要外接一个电源。四个引脚一般分别为电源、地、时钟输出、空脚，连接时把输出端接到时钟端即可。 贴片晶振主要是用于电路中的时钟模块，来提供相应的时钟基准，常见的应用主要是嵌入式设计，如FPGA、DSP等开发板中。
