有源晶振使能脚OE及待机脚ST

如何更加了解有源晶振?

使能脚OE及待机脚ST有什么区别?

有源晶振有多种型号多种脚位

不同的有源晶振如何接?

#01

有源晶振OE/ST介绍

有源晶振OE，即叫做使能脚，相当于一个电源开关。当给电路通电时，晶振起振;断电是，晶振停振。不好的是当再次通电时，晶振需要时间起振，导致系统延时，类似电脑系统的重启。

有源晶振ST，即叫做待机脚，能够快速启动系统，类似电脑在休眠模式中启动系统。虽然在待机模式下，晶振存在一些较小功耗，但能够迅速进入工作状态。

#02

有源晶振OE/ST区别

有源晶振输出使能和待机功能之间的主要区别在于振荡器何时应保持活动状态并再次驱动时钟输出（振荡）。

如果选择了输出使能 (OE) 功能，组件内部的振荡不会停止，只有振荡器内部的输出电路被关闭。电源线上的振荡器输入电流几乎与正常工作电流相同。

如果选择了待机 (ST) 功能，振荡器内的所有活动电路都将关闭。这导致电源线上的输入电流几乎为零。

当要恢复振荡时，振荡器必须经过一个启动周期。平常我们在晶振规格书可以这一项参数，

称为“启动时间”的，一般参数定义在3 ms到10 ms的范围内，较低的启动时间可以降低电路的整体功耗。

#03

有源晶振引脚排列

有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单。

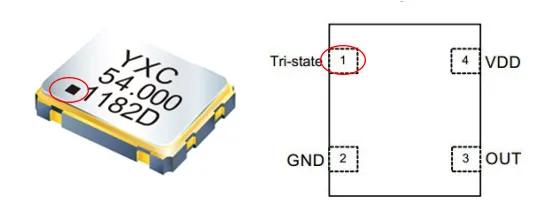

就有源晶振引脚识别而言，有标记点(认脚点)的那一端为1脚，然后逆时针1、2、3、4以此分布。

1、电源有两种，一种是TTL只能用5V，一种是HC的，可以3.3V/5V

2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点NC(点)一致。

其他方形有源晶振引脚分布情况：

1、正方的，使用 DIP-8 封装，打点的是1脚。

1-NC 4-GND 5-Output 8-VCC

2、长方的，使用 DIP-14 封装，打点的是1脚。

1-NC 7-GND 8-Output 14-VCC

有源晶振通常的接法：一脚悬空、二脚接地、三脚接输出、四脚接电压。

但需要注意的是，有源晶振型号众多，而且每一种型号的引脚定义都有所不同，接法也有所不同，上述介绍仅供参考，实际使用中要确认其管脚列方式。

|小结

从本文可以了解到有源晶振的接线方法十分简单，不同型号的有源晶振，对应的引脚定义也不一样，在购买有源晶振时，记得与晶振厂商核对确认好哦!
