贴片石英晶振的优势及应用领域

常说的晶振其全称是石英晶体谐振器，是石英晶体元器件中的一种。石英晶体谐振器、石英晶体振荡器、石英晶体滤波器均为石英晶体元器件。石英晶体是一种压电晶体。压电晶体当受特定方向挤压或拉伸时，它的两端就会产生不同的电荷。根据效应情况不同，分为正压电效应与逆压电效应。

贴片晶振主要是用于电路中的时钟模块，来提供相应的时钟基准，常见的应用主要是嵌入式设计，如FPGA、DSP等开发板中。

晶振虽然小，用途却很大，应用范围相当广泛。晶振作为许多电器，工业产品，通讯产品的必须零件，又是因为有什么优势呢?下面加科为大家列举几个要点

一、石英晶振震动稳定、耗电少、而且使用寿命长。

二、石英晶体的损耗非常小，即Q值非常高，可以产生非常稳定的振荡，所以除了做振荡器以外，也一颗作滤波器用，可以获得非常稳定和陡削的带通或带阻曲线。

三、晶体稳频振荡器的频率单一不可调，输出频率精度高，温漂时漂都很小，一般射频通讯或遥控载频振荡器、智能系统时基等等都采用晶体振荡器。

四、石英晶体振荡器的价值在通信系统产品中，得到了更广泛的体现，许多高性能的石英晶振主要应用于通信网络、无线数据传输、高速数字数据传输等。

主要特点

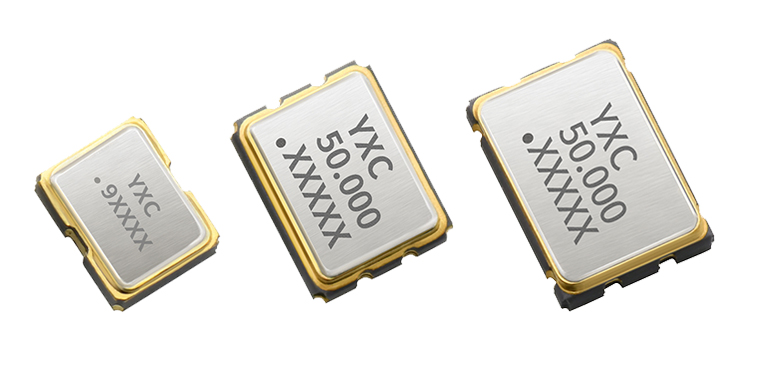

体积小，形似贴片状，频点更稳定

封装体积

贴片晶振的体积与型号主要有1210,2016,2012,2016,2520,3225,5032,7050，（6035，4025）这10种；其中6035，4025这两种体积不常用。

贴片石英晶振应用领域：

1、安防（摄像头模组）：多媒体摄像机、交通高速摄像机、摄像机视频处理芯片、内窥镜、板卡等

2、通讯：通讯设备、USB传输、导航通讯、对讲机、蓝牙耳机等、音视频传输等

3、音频：LED、音频网卡、视频图像处理、 LED显示屏、LED视频处理、LED控制器、音响器材等

4、物联网通讯：WIFI 模块、WIFI串口服务器、网口、以太网模块、蓝牙模块等

5、车载：中控、仪表盘、电源等

6、智能家居：智能锁、智能家电、智能灯具、智能空气检测、智能小家电、扫地机器人等

7、多媒体：多媒体设备、光端机等

8、仪器设备：POS打印机、票据打印机、打印单元、控制板及POS周边产品
