辨别晶振脚位技巧

常见的贴片晶振主要分为两大类，无源晶振和有源晶振;无源晶振一般是没有方向，当我们使用贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。

对于新手来说，晶振脚位技巧还是最直接的。

1.二脚位的贴片晶振是无源晶振。

2.四脚位的贴片晶振可能是无源晶振，也可能是有源晶振。

3.四脚位以上的贴片晶振一定是有源晶振。

4.有源晶振本身印字有左下脚有个点。

5.常见的贴片晶振体积有2520，3225，5032，6035，7050。

无源晶振一般是没有方向，无源晶振在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，用于接GND;对于有源晶振，一般情况下有源晶振印字上面会标注脚位方向，即在左下角一个点，有点的代表引脚1。

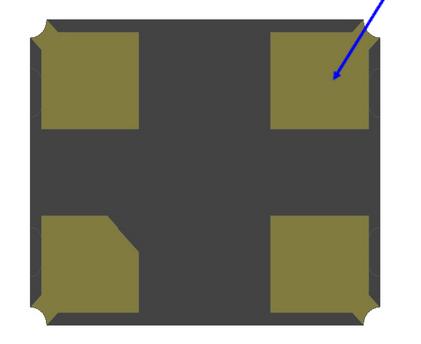

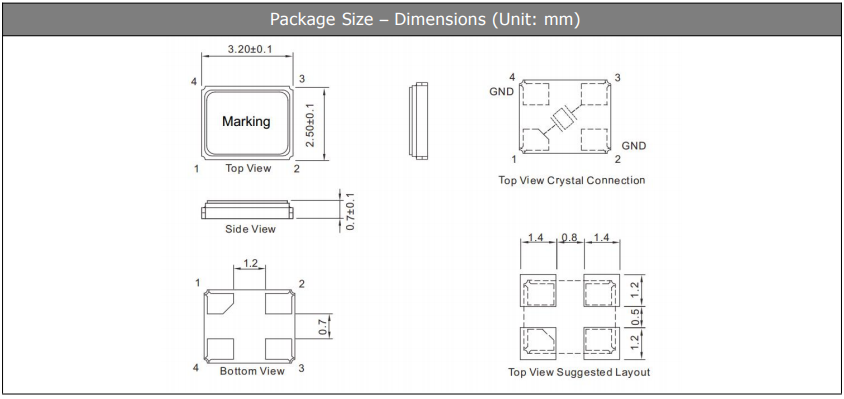

四脚无源贴片晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4

那么问题来了，有源晶振有方向吗?这也是大家想要了解的问题，晶振型号众多，且每种型号的引脚定义有所不同，接法也会不同。

下面介绍有源晶振引脚的识别方法，方便大家牢记：有个点标记的为1脚位，按逆时针(管脚向下)分别为2、3、4脚位。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有字正面，从有点的那一脚，逆时针依次是：NC、GND、CLKOUT、VCC。
