关于晶振EMC电路设计

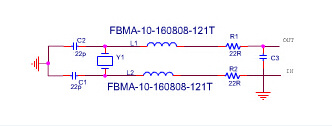

无源晶振EMC电路
备注：1.C1、C2为谐振电容，根据功能需要取值
2.R1、R2可以根据实际情况更换为低阻抗的磁珠
3.C3为预设计，可根据测试情况增加或者调整
4.L1/L2可根据测试情况增加或调整

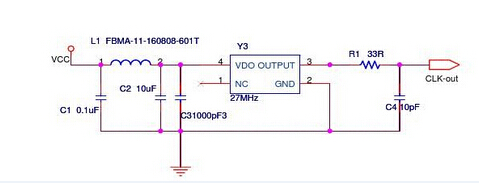

有源晶振EMC电路
1.R1为预留匹配设计，可根据实验情况进行调整或更换磁珠处理
2.C1为预留设计，可根据实际情况进行增加或者调整。
3. L1为磁珠，可根据实际测试情况进行调整。
使用晶振布板的注意点
1、晶振下方不要走线，晶振出线包地，走线过程不能隔断，不要过孔换层;
2、晶振引出的两根时钟线也要短，防止形成发射天线;
3、晶振输出脚串电阻，加22或33PF等滤波电容, 电容到地路径要短;
4、可以使用扩频、展频等手段，但需要硬件支持，同时也可能会影响高速信号质量;
5、屏蔽晶振，金属外壳检查接地，必要时可贴吸波材料进行防护。
