有源晶振原理

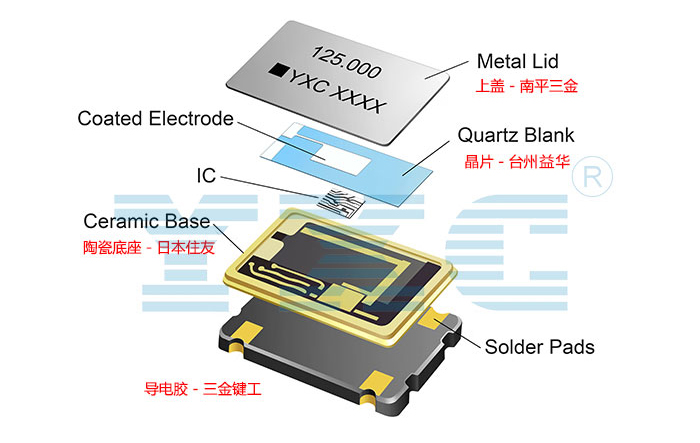

晶振即晶体振荡器。晶振的作用是为电路提供了一个时钟信号。在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，这使就会输出信号。有源晶振之所以能当为振荡器使用，是基于它的压电效应,在晶片的两个极上加一电场，晶体就会产生机械变形。

晶振在许多电子产品都用得到，为了确保产品能正常运行，选择晶振很重要：

1、外壳标记文字要清晰规范

2、切勿随便更换差不多的频率来使用

3、不同的输出类型之间可不随便变换

有源晶振型号纵多,每一种型号的引脚定义都有所不同，接法也不同，引脚最常见的为4个脚，有源晶振引脚识别：有点标记的为1脚，按逆时针(管脚向下)分别为2、3、4。有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有源晶振精度高，用起来也方便，因为有源晶振本身就是自带电压的，所以自身就能震动，不需要外接电路，所以也起到了简化电路的作用。但是价格相对无源晶振要高不少。有源晶振的信号电平是固定，所以需要选择好合适输出电平，灵活性较差。无源晶振最高精度为5ppm，而有源晶振的精度则可以达到0.1ppm。所以如果产品需要高稳定的晶振来支持，最好选择有源晶振。
