晶振手工焊接的方法

晶振广泛应用于生活中的各种机械智能化的产品中，那么上机过程中，若遇到贴片晶振如何安装，才不会导致晶振的损坏以及保证电路板的正常使用呢?

随着科技的发展，贴片晶振向尺寸小、重量轻的方向发展，还能进行高密度组装，使电子设备小型化、轻量化和薄型化；也不愧现在人们都追求超薄超轻巧。

两脚贴片晶振的手工焊接方法选择

1、在凿子形(扁铲形)或刀口烙铁头处加适量的焊锡;用细毛笔蘸助焊剂或用助焊笔在两端焊盘上涂少量助焊剂，并在焊盘上镀上焊锡；一只手用镊子夹持贴片晶振，居中贴放在相应的焊盘上，对准后不要移动；另一只手拿起烙铁加热其中一个焊盘大约2秒左右，撤离烙铁；然后用同样的方法加热另一端焊盘大约2秒左右。注意焊接过程中保持贴片晶振始终紧贴焊盘放正，避免晶振一端翘起或焊歪。如果焊盘上的焊锡不足，可以一手拿烙铁一手拿焊锡丝进行补焊，时间1秒左右。

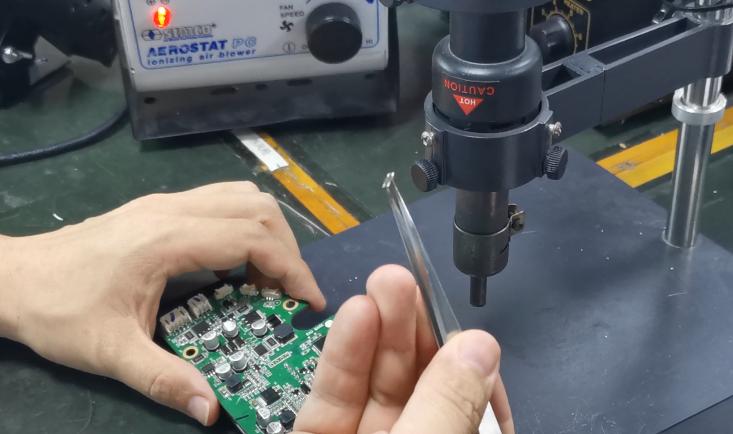

2、先在焊盘上镀上适量的焊锡;热风枪使用小嘴喷头，温度调到200℃～300℃，风速调至1～2挡，当温度和风速稳定后，一只手用镊子夹住元器件放置到焊接的位置上，注意要放正。另一只手拿稳热风枪，使喷头离待拆元器件保持垂直，距离1cm～3cm，均匀加热，待贴片晶振周围焊锡熔化后移走热风枪，焊锡冷却后移走镊子。

工厂使用贴片晶振一般采取自动贴片机进行自动贴装，当然部分工厂也是手工焊接的。

焊接时我们要注意几个问题

1、一般情况下烙铁头温度控制在300℃左右，热风枪控制在200℃～400℃;

2、焊接时不允许直接加热贴片晶振引脚的脚跟以上部位，以免损坏晶振内部电容;

3、需要使用∮0.3mm～∮0.5mm的焊锡丝;烙铁头始终保持光滑，无钩、无刺;烙铁头不得重触焊盘，不要反复长时间在一焊盘加热，常规晶振的工作温度一般在-40—+85℃。
