晶体振荡器的抖动现象！
抖动是一种描述振荡器在时域中的稳定性的方法。它将所有噪声源组合在一起并显示它们对时间的影响。

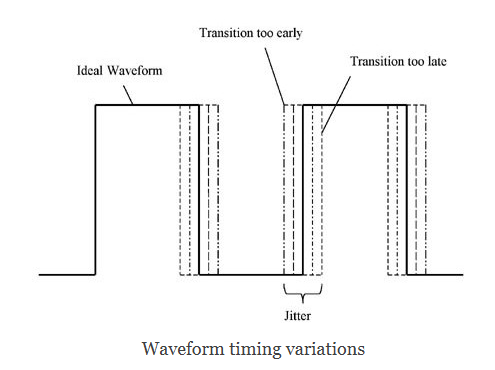

让我们考虑一个简单的脉冲信号链。理想情况下，频率为 1 MHz 的完美脉冲信号的持续时间恰好是每1微秒，每500 ns 有一个交替边缘(参考下图 )。
但在现实世界中，这不会发生。实际上，交替边缘的位置和幅度会发生变化，这会导致信号下一个边缘何时出现的不确定性。这种不确定性被称为
抖动(时域)和相位噪声(频域)。
抖动测量时域中信号周期的变化，描述信号周期偏离其理想值的程度。通常，低于 10 MHz 的偏差不被归类为抖动，而是被归类为漂移或漂移。
有两种主要类型的抖动：确定性和随机性。
确定性抖动由可识别的干扰信号产生。它总是在幅度上有界，有特定的(非随机的)原因，并且无法进行统计分析。
确定性抖动有四个主要来源：
相邻信号走线之间的串扰
敏感信号路径上的 EMI 辐射
来自多层基板电源层的噪声
多个门同时切换到相同的逻辑状态
随机抖动描述了由不太可预测的影响引起的时序变化，例如会影响半导体晶体材料迁移率的温度或半导体工艺变化等。
