新手必会：晶振ppm误差计算方法
作为新手的你，是否了解晶振ppm是什么?晶振有什么主要参数，以及常用的一些参数之间的误差公式怎么计算?以下是品慧小编这里了一些关于晶振的基础知识，希望对于你有所帮助!
一、晶振ppm的含义

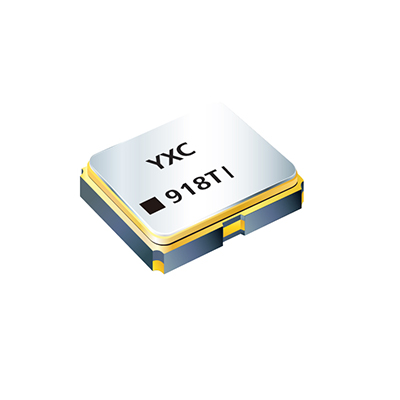

晶振全称是晶体振荡器，是指从一块石英晶体上按一定方位角切下薄片(简称为晶片)，石英晶体谐振器，简称为石英晶体或晶体、晶振;而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。
电子元件是电路设计中一个很关键的所在，电路的精准直接关乎使用这颗晶振的产品的质量问题，但是最重要的体现在于一个小参数那就是晶振的ppm值，即精度电容值。精度值越低表明这颗电子元件越精度越精确，使用起来越耐用和反应出来的效果就越好。那么，你知道晶振电路中的ppm吗?ppm这个小参数，是如何产生大作用的。
二、晶振ppm误差计算方法
1：120ppm，27M的晶振，频率的误
差 = 120/100万*27M=3240Hz
晶振的精度决定时钟的计时准确度。
2：所配晶振频率：32772.2HZ，误差为+1.2ppm
一年的误差计算过程为：
Δf = +1.2/100万*32772.2
Δt/秒= Δf/32772.2 = 1.2/100万
一年的误差 = Δt*24*3600*365 = 37.8秒
三、晶振的主要参数
晶振的主要参数有标称频率、老化率、频率准确度、频率稳定度、相位噪声、功耗等。
1、标称频率：是指晶振的标称输出频率;
2、频率准确度：是指常温(25度)下，所测晶振频率相对标称频率的差值。这一点是不太重要的;
3、频率稳定度：一般是指频率温度稳定度，是指在晶振的工作温度范围内频率随着温度变化的大小，一般用PPM或PPB来标示，1PPB=0.001PPM=1*10-9;
4、老化率：随着时间的推移，频率值随着变化的大小;
5、相位噪声：信号功率与噪声功率的比率(C/N)，是表征频率颤抖的技术指标。一般来说雷达等设备会对相位噪声有特殊要求;
6、晶体还有一个重要的特性就是“RR等效阻抗”，晶振常出现停振现象。经分析均为晶片阻值大于80欧姆。
