【总结】有源晶振和无源晶振常用读法

晶振常见分为两大类，即晶体谐振器和晶体振荡器，通俗来说就是无源晶振和有源晶振，对于这两类晶振，如何在字面上去区分它们呢?下文给大家来介绍晶振常用读法。

一、晶振常用读法

晶振在电路中用“X”、“Y”或者“Z”来表示。通常分为有源晶振和无源晶振两个大类，无源晶振需要芯片内部有振荡器，而且晶振的信号电压是根据起振电路而定，允许不同的电压，但无源晶振通常信号质量和精度较差，需要精确匹配外围电路(电感、电容、电阻等)，如需更换晶振时要同时更换外围的电路。有源晶振不需要芯片的内部振荡器，可以提供高精度的频率基准，可是有源晶振的缺陷的信号是固定的，而有源晶振的信号质量比无源晶振要好。

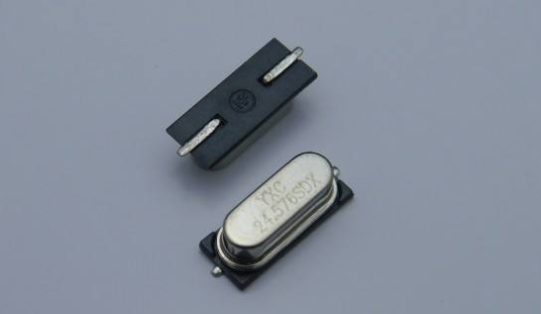

XAL1就是一个两脚的无源晶振，11.0592MHZ振荡频率，匹配电容是两个30P的瓷片电容。

每种芯片的手册上都会提供外部晶振输入的标准电路，会表明芯片的最高可使用频率等参数，在设计电路时要掌握。与计算机用CPU不同，单片机现在所能接收的晶振频率相对较低，但对于一般控制电路来说足够了。

另外说明一点，可能有些初学者会对晶振的频率感到奇怪，12M、24M之类的晶振较好理解，选用如11.0592MHZ的晶振给人一种奇怪的感觉，这个问题解释起来比较麻烦，如果初学者在练习串口编程的时候就会对此有所理解，这种晶振主要是可以方便和精确的设计串口或其它异步通讯时的波特率。

晶振在MPN电路中常用于：时钟晶振(MP3)、实时晶振(MP4)、功放晶振、调频晶振，MPN常用晶振有： 6M、12M、24M、24.576M、27M等

插件的目前有两种频率单位，一个是MHZ读兆赫兹，还是一个KHZ读千赫兹。HZ就是赫兹的意思。

二、晶振应用简介

晶体振荡器被广泛应用到军、民用通信电台，微波通信设备，程控电话交换机，无线电综合测试仪，BP机、移动电话发射台，高档频率计数器、GPS、卫星通信、遥控移动设备等。它有多种封装，特点是电气性能规范多种多样。

它有好几种不同的类型：电压控制晶体振荡器(VCXO)、温度补偿晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)，以及数字补偿晶体振荡器(MCXO或DTCXO)，每种类型都有自己的独特性能。

如果您需要使您的设备即开即用，您就必须选用VCXO或温补晶振，如果要求稳定度在0.5ppm以上，则需选择数字温补晶振(MCXO)。模拟温补晶振适用于稳定度要求在5ppm～0.5ppm之间的需求。

VCXO只适合于稳定度要求在5ppm以下的产品。在不需要即开即用的环境下，如果需要信号稳定度超过0.1ppm的，可选用OCXO。
