有源晶振四个脚是如何定义的
有源晶振也叫做振荡器。有源晶振里面包含了晶体管和阻容元件，是一个完整的振荡器。因此外观方面体积较大，正面显示有晶振频率和厂家印丝标记，反面则有4个金属引脚。

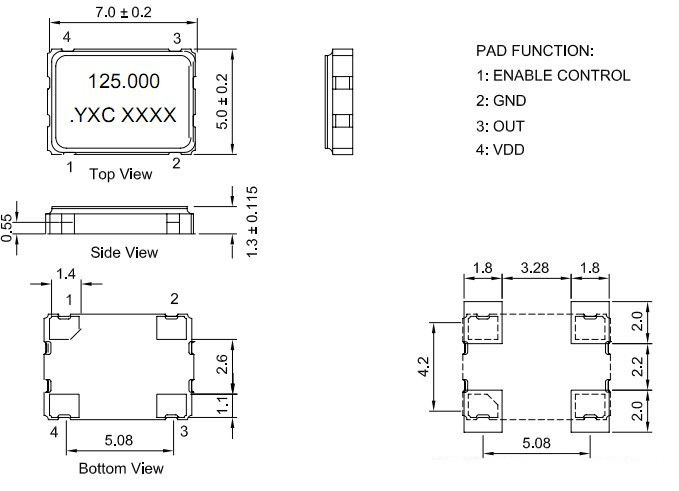

有源晶振四个脚是如何定义的？有源晶振型号类型比较多，而且每一种型号的引脚定义都有所不同，接法也不是通用的。所以下面品慧介绍一下有源晶振常用引脚识别法，以方便大家：有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。因为有源晶振不需要CPU的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单，不需要复杂的配置电路。（相关阅读可以查看品慧官网《3225无源晶振引脚定义》）
有源晶振优点就是内置有振荡电路，故只需要提供合适的直流电源，即可输出稳定频率。省去了无源晶振与振荡电路的匹配等问题，但成本相应较高。有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
以下是方形振荡器引脚分布：
1、正方的，使用DIP-8封装，打点的是1脚。 1-NC; 4-GND; 5-Output; 8-VCC

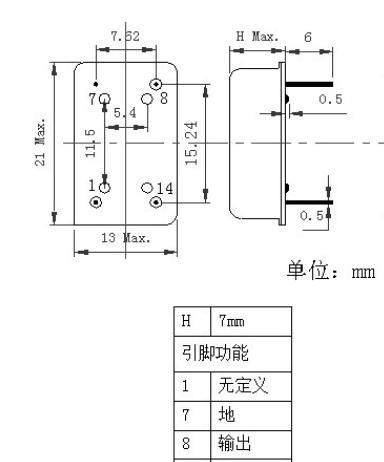

2、长方的，使用DIP-14封装，打点的是1脚。1-NC; 7-GND; 8-Output; 14-VCC
BTW：
1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V
2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。
Vcc out
NC(点) GND
有源晶振为四角方形或矩形金属盒子，看着标称一面(顶)，左下空脚，右下地，左上VCC(5V)，右上输出。接上电源可以用示波器看到波形。
