贴片晶振引脚脚位方向如何区分?
说到晶振的种类，能让大家急得跳脚，因为区分标准是在太多了，区分的种类也太多了。比如说贴片晶振，单单其引脚脚位的区分就足够大家好好研究了。鉴于有很多伙伴分不清楚。品慧晶振就在这里做下介绍。
1、贴片晶振的规格
现在电子科技的进步，使之以前大规模使用的插件晶振，都被小型，轻薄的贴片晶振所取代。以前大家所熟知的插件晶振，普遍为2脚的，但是贴片晶振就不同。我们理清一下贴片晶振的规格。
(1)2脚的贴片晶振一定是无源晶振。
(2)4脚的贴片晶振可能是无源晶振，也有可能是有源晶振。
(3)四脚以上的贴片晶振一定是有源晶振。
(4) 有源晶振本身印字有左下脚有个点。
(5)常见的贴片晶振规格有2.5*2.0mm 、3.2*2.5mm、5.0*3.2mm 、6.0*3.5mm、5.0*7.0mm
2脚无源贴片晶振通常要数陶瓷面的较为常见，当然金属面的也有，但普遍来讲，金属面的多以四脚无源贴片晶振为主。
2、贴片晶振引脚脚位方向区分
当我们使用贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。无源晶振在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，无需接入。我们称之为1脚，2脚，3脚，4脚。常规情况下如何区分谁是1脚谁是2脚了。这里就告诉大家一个诀窍。(相关阅读可以查看PINNACE品慧官网《晶振引脚氧化了还可以使用吗?》)

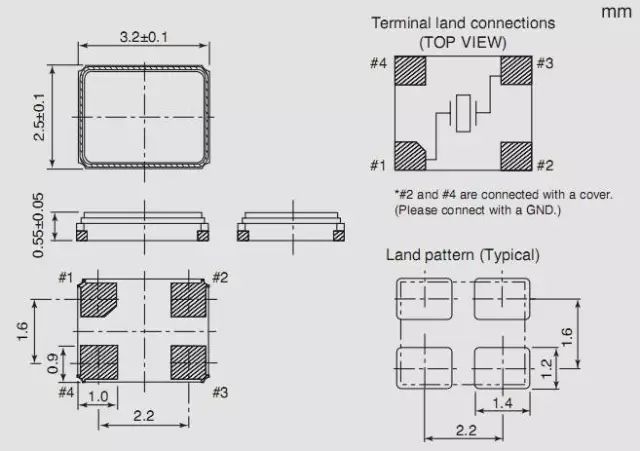

四脚无源贴片晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4。无源晶振脚1和脚3接地，2脚和4脚无功能。
另外有源晶振的脚位如何区分呢?上文我们说到有源晶振的丝印通常都会用点来区分。丝印点的所处的位置就是脚1，翻过来顺着顺时针数过来，脚位的方向就一清二楚了。
