晶振的匹配电容是怎么定义的?


晶振的匹配电容是怎么定义的?首页要了解晶振负载电容,它是指晶振要正常振荡所需要的电容。负载电容是指在电路中跨接晶体两端的总的外界有效电容。它是一个测试条件,也是一个使用条件。应用时一般在给出负载电容值附近调整可以得到精确频率。(相关阅读可以查看PINNACE品慧官网《如何快速有效地区分晶振和电容》)

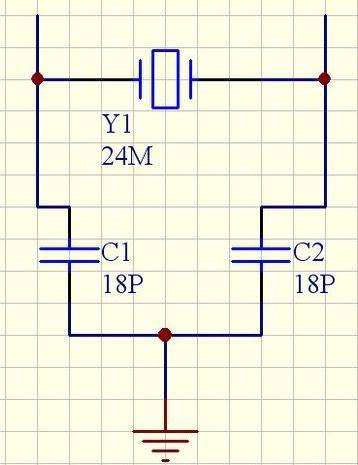

1、一般外接电容,是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑IC输入端的对地电容。一般晶振两端所接电容是所要求的负载电容的两倍。这样并联起来就接近负载电容了。

2、负载电容是指在电路中跨接晶体两端的总的外界有效电容。他是一个测试条件,也是一个使用条件。应用时一般在给出负载电容值附近调整可以得到精确频率。此电容的大小主要影响负载谐振频率和等效负载谐振电阻

3、一般情况下,增大负载电容会使振荡频率下降,而减小负载电容会使振荡频率升高。

4、负载电容是指晶振的两条引线连接IC 块内部及外部所有有效电容之和,可看作晶振片在电路中串接电容。负载频率不同决定振荡器的振荡频率不同。标称频率相同的晶振,负载电容不一定相同。因为石英晶体振荡器有两个谐振频率,一个是串联揩振晶振的低负载电容晶振:另一个为并联揩振晶振的高负载电容晶振。所以,标称频率相同的晶振互换时还必须要求负载电容一致,不能冒然互换,否则会造成电器工作不正常。

 晶振负载电容
