石英谐振器阻抗计是什么?

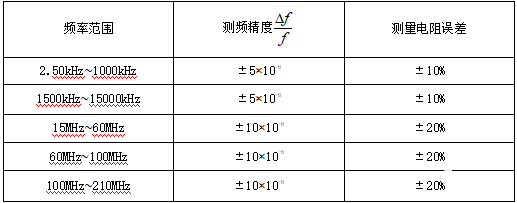

随着石英谐振器技术的发展和要求,阻抗计在石英谐振器的生产和检验中已广泛使用,并且根据石英谐振器的工作频率范围已成系列,如表1所示。

石英谐振器阻抗计是什么?
图1

阻抗计的电路结构,在1~100MHz范围内,如图1所示。它实际上是一个变型的电容三点式(考毕兹)振荡器。石英谐振器串联在电感L的中间,控制振荡频率和幅度。当板栅LC槽路统调到石英谐振器的最小阻抗频率时,栅流表A的指示最大。这时可认为振荡频率等于谐振器的串联谐振频率fs,并在阻抗计的输出端用电子计数计直接测出。(相关阅读可以查看PINNACE品慧官网《万用表如何测量晶振电阻》)

为了保证振荡器能稳定的振荡,电阻RT不能取得太小,一般要求RT大于动态电阻R1,而RT大于R1时又将影响测量精度,这就是阻抗计的测量精度低于传输法的主要原因。
