有源晶振一般的工作电压有哪些呢?

晶振分为两种，有源晶振和无源晶振。目前常用无源晶振居多，对于有源晶振，因其造价比较高，所以使用的比较少。我们都知道无源晶振是没有电压的，有源晶振一般的工作电压有哪些呢?

有源晶振常用电压

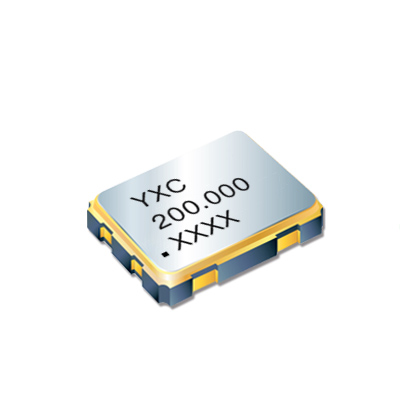

常用电压的有1.8V，3.0V，3.3V，5.0V，比较常用的3.3V电压。对于有源晶振的电压参数，一般无法直观的看出来，但在晶振印字上可以看到对于的电压参数、晶振频率、型号等。不同的晶振型号的印字表示大致一样，最好是问一下晶振厂家技术人员，防止购买后使用不了。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。相对于无源晶振来说，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平。(相关阅读可以点击查看PINNACE品慧官网《为什么有源晶振需要输出串联电阻》)

有源晶振引脚识别小技巧：

1、正方形晶振，使用DIP-8封装，打点的是1脚。 1-NC; 4-GND; 5-Output; 8-VCC;长方形晶振，使用DIP-14封装，打点的是1脚。1-NC; 7-GND; 8-Output; 14-VCC

2、有源晶振有两种，一种是TTL，只能用5V;一种是HC的，可以3.3V/5V;边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。

3、有源晶振为四角方形或矩形金属盒子，看着标称一面(顶)，左下空脚，右下地，左上VCC(5V)，右上输出。接上电源可以用示波器看到波形。
