看懂这篇，轻松搞定晶振电路PCB布线!
晶振内部结构比较复杂，如果在连接不妥当或者布线错误，就会影响到晶振不起振，从而导致产品不能使用。因此，读懂晶振电路PCB布线流程非常重要，如果您现在还不了解，那就赶紧来看看吧!
(一)5个要点搞定晶振电路PCB布线

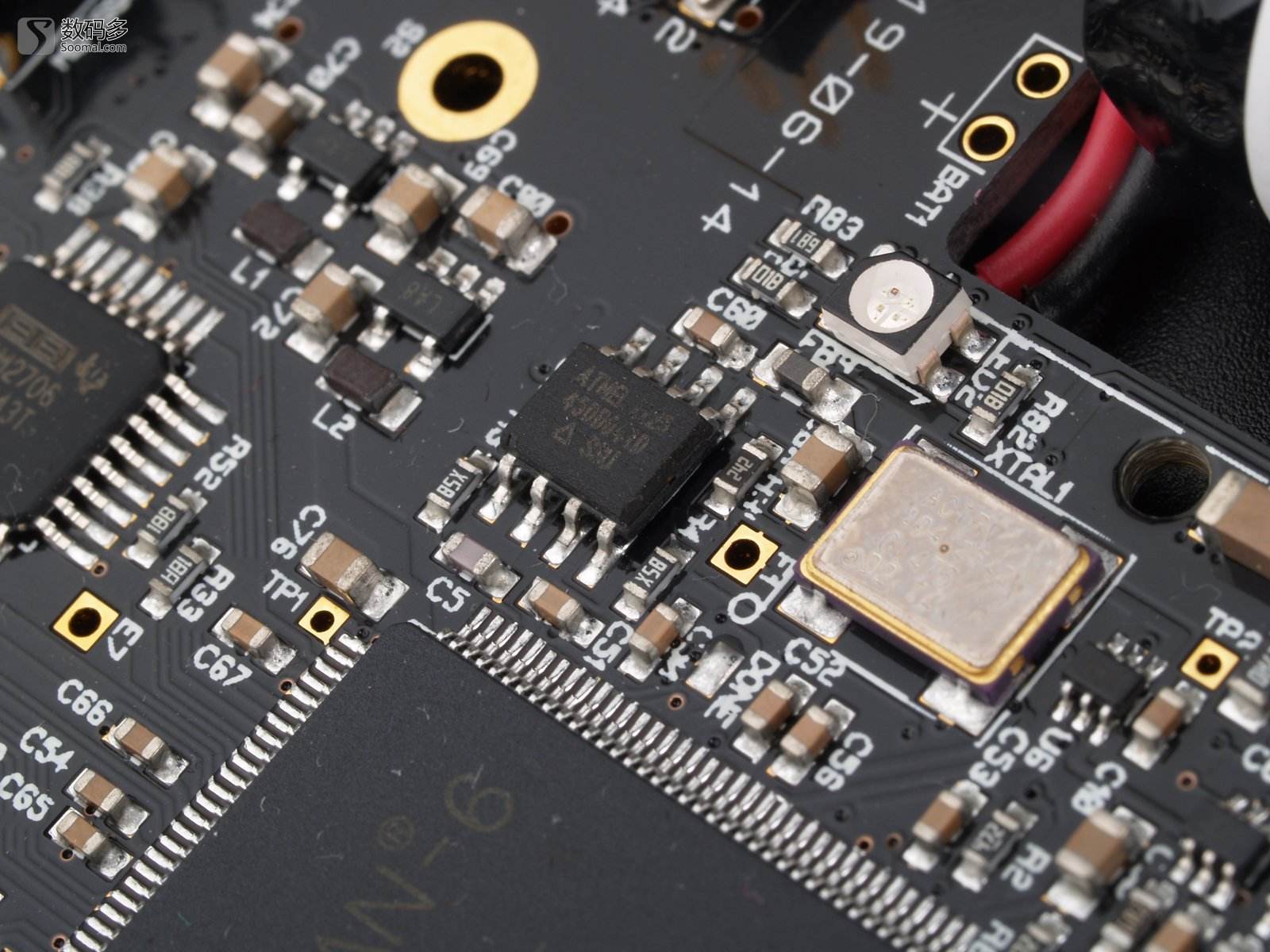

1、位置要选对：晶振内部是石英晶体，如果不慎掉落或受不明撞击，石英晶体易断裂破损，所以晶振的放置远离板边，靠近MCU的位置布局。
2、两靠近：耦合电容应尽量靠近晶振的电源管脚，如果多个耦合电容，按照电源流入方向，依次容值从大到小摆放;晶振则要尽量的靠近MCU。
3、走线短：在电路系统中，高速时钟信号线优先级最高，一般在布线时，需要优先考虑系统的主时钟信号线。时钟线是敏感信号，频率越高，要求走线尽量的短，保证信号的失真度最小。
4、高独立：尽可能保证晶振周围的没有其他元件。防止器件之间的互相干扰，影响时钟和其他信号的质量。网传是300mil内不要布线，实际在设计中并没有如此严格。
5、外壳要接地：晶振的外壳必须要接地，除了防止晶振向外辐射，也可以屏蔽外来的干扰。
(二)3点要素检测晶振是否有问题
1、检查晶振本身
在运输、焊接过程中，都可能会导致晶振内部的水晶片的损坏。如果我们在焊接晶振时，焊锡温度过高，或者是菜鸟级别的焊接时间长，都会影响到晶振本身。如果晶振损毁，直接更换一个晶振，是查找晶振不起振的问题中最简单的。
2、物料参数值错误
比如STM32使用外部晶振32.768Khz晶振，电容的容值建议在5pf-15pf之间，如果我们选择不合适的容值，就会导致晶振不起振。
3、PCB布线问题
检查PCB布线是否存在错误，如真是这个问题，那影响就非常大了，这一版就会浪费掉，还要投入更多成本，项目周期也会增加。
晶振虽小，但是涉及到的技术却是一堆一堆的，许多问题如果没有专业的技术人员帮忙解答，自己很难去找到准确的解决方案。因此，如果有遇到晶振问题，可以在线与我们联系哈!
