示波器测量有源晶振波形，80%工程师都存在的误区！

我们都知道晶振大致有两种-有源和无源，对于有源晶振通常都为四脚或四脚以上的脚位，内置起振芯片，是一个完整的振荡器，只要接通电源就可以起振，大类称之为主动元器件。而无源晶振则需要外接电容进行起振。

有源晶振的频率输出一定要有某个波形作为输出载体，波形的输出也一定会伴随着某个负载值。在实际使用中，波形负载也是晶振的非常重要参数目标。挑选不妥的话，轻则导致晶振或别的模块作业不正常，功用无法完成，重则损坏模块甚至整机。

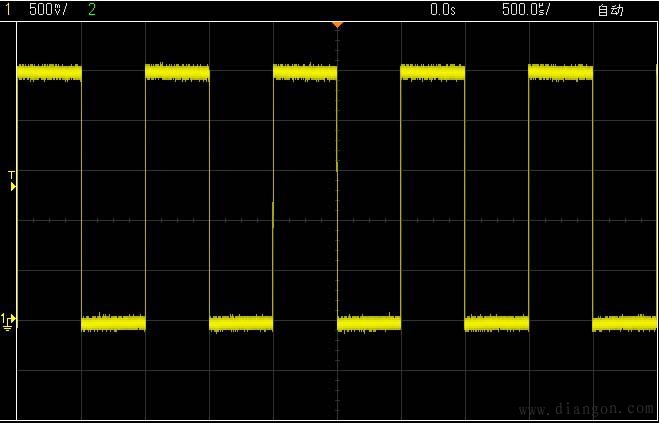

80%工程师使用示波器测试有源晶振波形的都会出现以下误区——无源晶体输出正弦波，有源晶振输出正弦波或方波。如果有源晶振把整形电路(施密特整形)做在有源晶振里面了的话，输出就是方波。

但很多时候在示波器上看到的还是波形不太好的正弦波，这是由于示波器的带宽不够，由于方波的傅里叶分解为基频和奇次谐波的叠加，带宽不够的话，高频方波很容易看成正弦波。因为你只能看到其低频谐波分量，所以显示正弦波。完美的再现方波需要至少10倍的带宽，5倍的带宽只能算是勉强。(例如60M频率的晶振，至少需要300M的示波器)另外也有可能是负载的问题，可以把探头调整到*10档。

晶振的输出波形首要有三大类：正弦波、方波和准正弦波。

晶振负载首要有以下几种：

1、正弦波：负载50欧姆或1k欧姆;

2、方波：N个TTL负载或N个PF电容;

3、准正弦波：10K欧姆并联10PF电容。

示波器测量有源晶振的波形需要注意以下四点

一、需要足够高频率的示波器200MHz以上。

二、最好根据板子所用芯片找到频率输出检测点，因为高频晶振自身震荡幅度极小，外电路的链接可能造成停振或者频率改变。

三、需要确保探头阻抗足够大。

四、符合上面条件时可以探头的外皮夹子链接公共地线，探头在起振之后触碰晶振一端就可以看到晶振波形。

目前晶振应用领域越来越广泛，从常见的手机，钟表仪器到如今智能通讯;同时，晶振行业作为电子行业中的一名小将，正依托这智能化技术壮大发展，未来可期。
