如何区分贴片晶振脚位方向?
随着信息技术的快速发展，小型化的产品越来越受到欢迎。在晶振行业也亦如此，如今越来越多的电子设备都选择使用小巧轻薄的贴片晶振，插件晶振的使用范围慢慢被缩小。今天小扬来跟大家谈一谈如何区分贴片晶振的脚位方向?(相关阅读可以点击查看PINHUI品慧官网《从贴片晶振脚位你看出什么信息》)
一、贴片晶振是什么?
常说的晶振，是石英晶体元器件中的一种。石英晶体谐振器、石英晶体振荡器、石英晶体滤波器均为石英晶体元器件。石英晶体是一种压电晶体。压电晶体当受特定方向挤压或拉伸时，它的两端就会产生不同的电荷。根据效应情况不同，分为正压电效应与逆压电效应。贴片晶振主要是用于电路中的时钟模块，来提供相应的时钟基准，常见的应用主要是嵌入式设计，如FPGA、DSP等开发板中。
二、无源晶振和有源晶振脚位异同?
常见的贴片晶振主要分为两大类，无源晶振和有源晶振;无源晶振一般是没有方向，但它有脚位，那么如何区分无源晶振和有源晶振脚位?小扬有一个好办法，能让大家快速记忆。
2脚的贴片晶振必为无源晶振，4脚的贴片晶振可能是无源晶振.也有可能是有源晶振，4脚的贴片晶振以上必是有源晶振。
三、如何区分贴片晶振脚位方向?
无源晶振一般是没有方向，无源晶振在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，用于接GND;对于有源晶振而已，一般情况下有源晶振印字上面会标注脚位方向，即在左下角一个点。常见的4脚贴片晶振封装有1.6*1.2mm,2.0*1.6mm,2.5*2.0mm，3.2*2.5mm，3.0*1.5mm，5.0*3.2mm，7.0*5.0mm等等。有源晶振的包装通常为金属面，下面来介绍一下品慧YSX321SL无源晶振与YSO321SR有源晶振的脚位图。

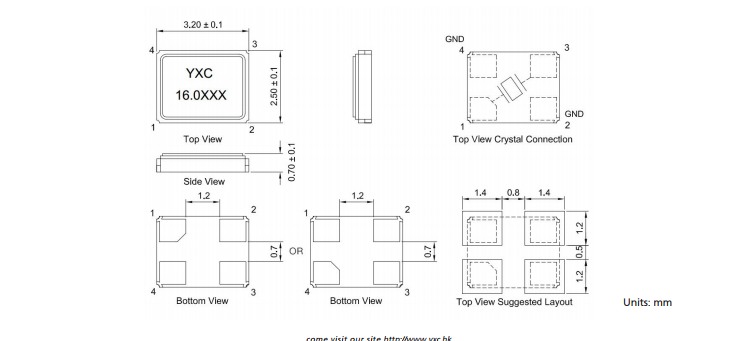

YSX321SL无源晶振脚位图

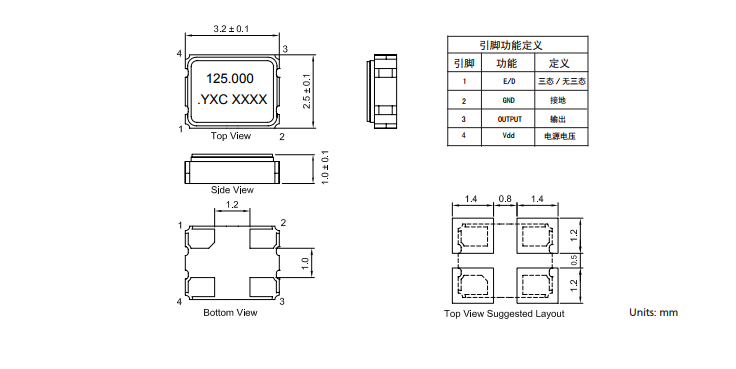

YSO321SR有源晶振脚位图
