晶振布线规则和注意事项有哪些
晶振，在板子上看上去一个不起眼的小器件，但是在数字电路里，就像是整个电路的心脏。数字电路的所有工作都离不开时钟，晶振的好坏，晶振电路设计的好坏，会影响到整个系统的稳定性。所以说晶振是智能硬件的“心脏”。
每个单片机系统里都有晶振（晶体震荡器），在单片机系统里晶振的作用非常大，他结合单片机内部的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。
复杂的电子产品，晶振是必须的，而RC或LC振荡无法企及，原因就是信号的稳定性不够，而晶振的三种切型：AT切，SC切和X切，把石英按照一定的角度切成薄片，而根据其厚度就可以给出一定的频率信号，根据需要可以任意设计频率值。
晶振下布线时该注意什么
不要过大电流的线，也不要走频率比较高的信号线，也不要走易受干扰或易干扰其他的信号线。第三层可以走线，第二层尽量不要走线。保证晶振有一个与芯片最短距离的地相连。
晶振布线易犯的错误预防
问题是这样的，板子上面RF信号解码的时候出错了，始终无法正确响应RF信号线。

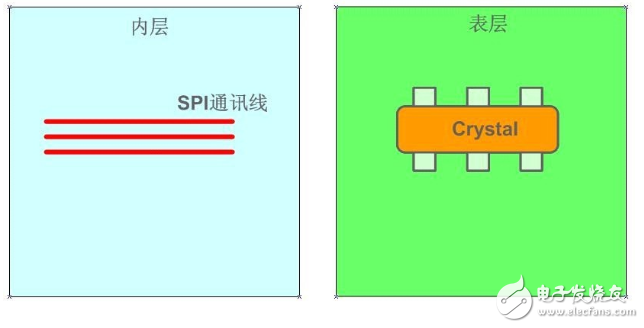

仔细检查发现晶振下方有SPI的走线，而且是在内层布线，由于SPI信号的频率很高，因此耦合到了RF解码芯片上去了，由于时钟线总是出问题，RF数据总是被解码芯片忽略掉。
对于这个问题呢，检查晶振的有几条：

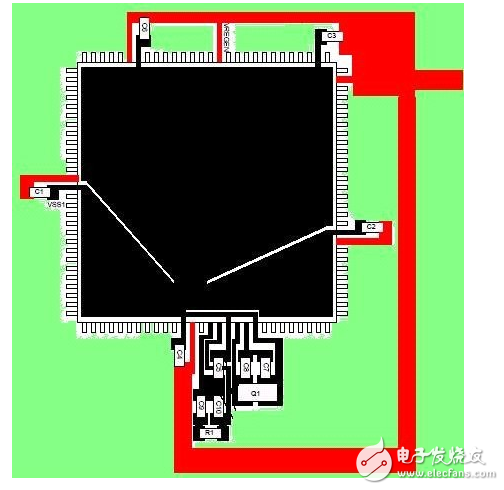

1）确认晶振和连接的IC被地线包围，单片机或者IC的地需要直接和外部的地相连。
2）要确认晶振的地和模块其他地需要区分开，并确认模块其他的地与晶振的工作无关。

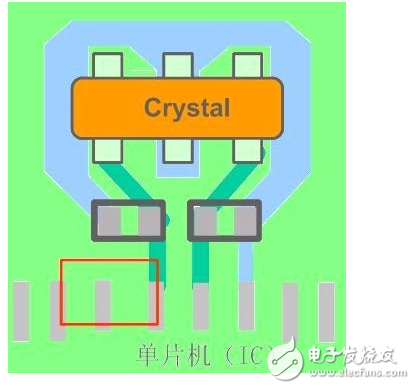

3）电容和晶振要尽可能靠近IC和单片机，晶振，IC（单片机）和电容必须在板子的同一面。
4）确认不能有其他的信号线靠近晶振和晶振附近的。
