晶体振荡器与晶体有什么区别吗

晶体（crystal）是有大量微观物质单位（原子、离子、分子等）按一定规则有序排列的结构，因此可以从结构单位的大小来研究判断排列规则和晶体形态。

晶体振荡器是指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英晶体谐振器，简称为石英晶体或晶体、晶振；而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

晶体和晶振的定义

一直以来，由于不正确的普及知识，又或者是明明知道的定义，却由于习惯的叫法。使得晶振这个名词成为了所有晶体振荡器和晶体谐振器的统称，但偶尔也能遇到一些比晶振行业人更专业的人士，能将晶体和晶振区分的明确清晰。两者名词虽然只有一字之差，但在电路组成以及线路板焊接技术上有着非常巨大的差异。瑞泰电子经过与从事晶体行业80年的老工程师共同探讨学习交流，总结分析晶体和晶振的区别，从晶体的分类到晶振的分类，以及在电路焊接中的明显区别，让更多人轻松掌握晶体和晶振的区别，以及如何区分晶振和晶体！

什么是晶体？

晶体是晶体谐振器的简称，谐振器是指产生谐振频率的元器件，主要起频率控制的作用，所有电子产品涉及频率的发射和接收都需要谐振器，产生频率的作用，具有稳定，抗干扰性能良好的特点，广泛应用于各种电子。晶体谐振器封壳里面只有晶片，没有任何电路，参数有负载电容，频差，电阻。在焊接电路中，两旁需要电容电阻等电子元器件来助起振。

晶振的分类？

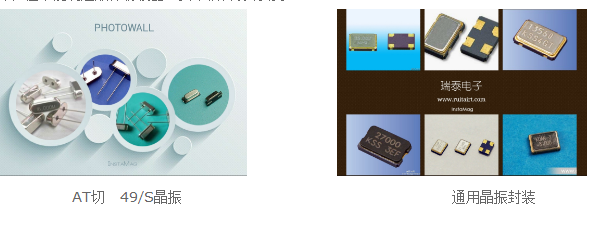

晶体分为通用晶体和高精密晶体两种 ，像目前市场用量比较大的3225贴片晶振，2520贴片晶振，5032晶振等，就是通用晶体，还有就是插件晶振一类例如49U 49S等。通用晶体一般都是AT切的（水晶晶片的切割角度不同，会有不同的切型）。高精密晶体，除了AT切型，还有SC 切 IT 切等。高精密晶体的封装形式一般是，HC-43U， 45U， UM-1，UM-5 TO5，TO8等 ，一般SC切的晶体都是用在OCXO 上面，适用更高端的产品，用量也少。高精密晶体在滤波器上的使用也较为广泛，一般一个晶体滤波器上面有的是一套用4个UM-1的晶体，有的是一套用6个。有人会误解为晶体滤波器，实则上不然，高精密晶体和晶体滤波器是两种截然不同的元器件，晶体滤波器上会用到高频的高精密晶体。瑞泰提供的高基频现在能做到200多MHz。我们可以说UM-1的高基频晶体是滤波器用晶体，但不能说是晶体滤波器。要不很容易混淆了。

什么是晶振？

晶振是晶体振荡器的简称，也叫有源晶振。谐振器与振荡器的区别在于，在原有谐振器的基础上了加了起振芯片，封壳里带有电路 IC ，参数有电压值 输出模式 控制脚等参数。简而言之在焊接电路上的体现为，无需在外部添加其它的元器件，自身就可以起振，有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

晶振的分类

有源晶振分为很多种，温补晶振，压控晶振，压控温补晶振，恒温晶振，普通有源晶振等都是有源晶振的一种，只是在使用功能上有所差异。通俗易懂一点则为带电压参数的晶振都称之为有源晶振。想对有源晶振有更多了解欢迎点击进入 有源晶振25ppm不够？用它们简直事半功倍通俗易懂。无法正常点击进入瑞泰新闻页面的，可直接百度搜索标题哦！

如何区分晶体和晶振？

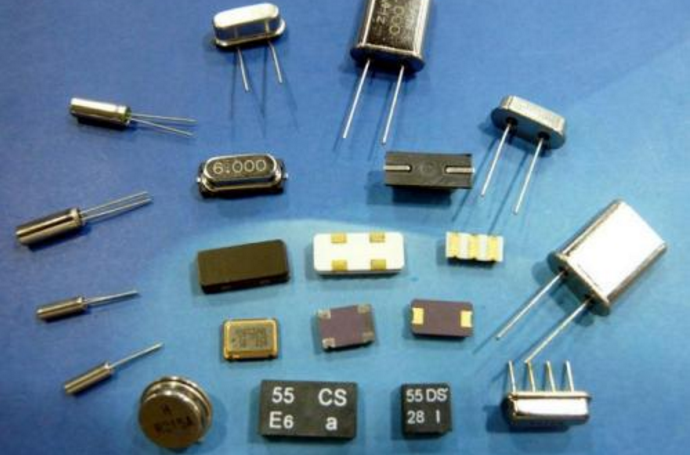

晶体通常为两脚和四脚晶振，以2520晶振，3225晶振，5032晶振等一类晶振而言，它们都拥有两脚或者四脚的封装，晶振为四脚或者四脚以上的，这里可以肯定的一点，两脚的一定为晶体。那当遇到都是四脚的贴片晶振，如何区分晶体和晶振呢？如果晶体或者晶振在电路板上，我们只需观察晶振的外部电路是否有其它元器件的连接，如若无，则为晶振（有源晶振）。如果用肉眼观察，简单而有力的一点则是观察晶振的厚度，一般的晶体厚度均在0.45mm左右，而由于晶振技术内置起振芯片，因此晶振的厚度要比晶体高。当然更专业的分辨方法可请教专业晶体元器件供应商瑞泰电子评判！
