新职员必看零基础晶振学习篇-晶振基础知识,石英晶振封装,晶振作用

今年的事迹可真多观注热点吸引眼球,从6月初激动人心的高考3天到结束,迎来具有世界最高荣誉的国际足联世界杯,接着又转回了各校的入取情况这意味着有多少学生继续求学,又有多少人步入社会开始求职生涯.我们品慧也开始在筹备招聘工作了,每个行业要招聘一个没有任何经验的新职员,都需要花很多精力和时间去教他们,各个行业要学习的东西也都不同,那么要怎样去教让新职员更快上手了解到自己的产品呢?既能在短时间内教会他们又能让新职员对自己公司产品感兴趣,这是一个值得深思的问题.

我们深圳品慧电子是做压电产品晶振元器件,这东西看起来很简单对于第一次接触的人来说还是存在蛮大的困难,我们销售部总监现在开始提前为新职员收集好关于晶振的各种资料,作为总监助手的我在这先大概介绍一些资料:零基础晶振学习篇

◆什么是晶振？

晶振一般叫做晶体谐振器,是一种机电器件电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成.

◆晶振的分类

按制作材料,可分为石英晶振和陶瓷晶振.

按外形,可分为长方形晶振、圆柱形晶振、椭圆形晶振.

按封装形式,可分为玻璃真空密封型晶振、金属壳封装型晶振、陶瓷封装型及塑料壳封装型晶振.

按谐振频率精度,可分为高精度型晶振、中精度型晶振及普通型晶振.

按应用特性,可分为串联谐振型晶振和并联谐振型晶振.

按负载电容特性,可分为低负载电容型晶振和高负载电容型晶振.

按晶振的功能和实现技术的不同,可以将晶振分为温度补偿晶体振荡器(TCXO),压控晶体振荡器(VCXO),普通晶体振荡器(SPXO),恒温晶体振荡器(OCXO).

电视机应用的晶振,还可按功能电路分类为遥控器,行振荡电路,微处理电路,副载波电路,多制式伴音电路使用的晶振.

电子钟表应用的晶振,可按石英晶片的形状分为低频音叉型和高频圆薄片型.音叉型晶振为细圆柱外形,圆薄片型晶振为扁长方形外形.

◆晶振的型号

这个型号就特别多不一一例举了简单介绍一些比较常用的产品,我们工厂生产的椭圆石英晶振有:49S 49SMD

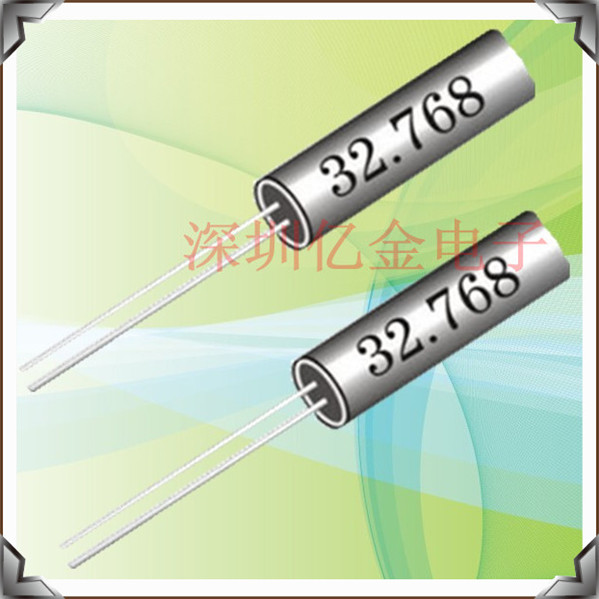

音叉晶振有:3*9 3*8 2*6 常用频率32.768KHZ

陶瓷晶振有:ZTA、ZTT、ZTB CRB455、10.7M

品慧代理的品牌大真空晶振:DT-38 DT-26 AT-49 SMD-49 DST310S DST410S DST520DSX321G DSX530GA DSX321G品牌产品都很好记KDS晶振大部分都是以D开头

西铁城晶振:CFS-206 CFS-145 CM315 CM415 CM519 CSA-310 HC-49 HCM49 CS20 不难看出CITIZEN晶振大部分以C开头

爱普生晶振:MC-146 MC-156 FC-135 MC-306 MC-405 FA-128 FA-238 MA-406 SG-310这个就有点复杂开头字母M F S熟悉了也是很简单的.

精工晶振:SSP-T2A SSP-T7-F SSP-T6 VT-150 VT-200-F VT-120-F精工的产品现在不是很多这些都比较容易记住

村田晶振:CSTCR_G15B CSTCE_G15C CSTCE_V13C CSTCC_G_A CSTCR_G_B CSTCE_G_A村田型号都是以CST开头都不难的.

以上型号并不能代表品慧全部产品,只是简略的介绍了一些常用型号,如需咨询订购其它型号请拨打深圳热线0755-29500800刘助理为你服务.

◆晶振的封装

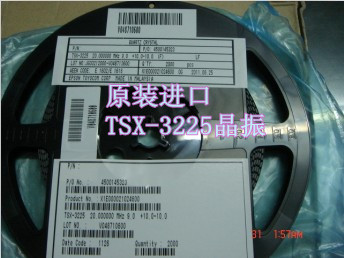

石英晶振封装一般分为插件(Dip)和贴片(SMD).插件中又分为HC-49U、HC-33U、HC-49S、全尺寸(长方体)'半尺寸(正方体)、音叉型(圆柱状晶振).HC-49U一般称49U,按照体积分可以分为φ3*10、φ3*9'φ3*8'φ2*6,φ1*5,φ1*4等.贴片型是按尺寸大小和脚位来分类:例如7050(7.0*5.0),6035(6.0*3.5),5032(5.0*3.2),3225(3.2*2.5),2025(2.0*2.5)等.脚位有4pin和2pin

◆晶振的作用

给单片机正常工作提供稳定的时钟信号.原理:在石英晶体的两个极板上加一个电场,晶片会产生机械变形,对极板施加机械力使其变形,又会在极板上产生相应的电荷,这叫压电效应

◆晶振的应用

石英水晶发展越来越快技术也更加先进,产品具有高精度低抖动体积也比以前做的更小,常用于通讯产品数字电视,手机,电话,以及平板电脑,记时器,单片机等各种高端消费类产品中.
