村田晶振与贴片电容长得像极了双胞胎我们如何准确区分呢?-贴片村田晶振,Crystal厂家,贴片电容


在一堆电子元器件中很多人可能都难以快速区分晶振与电容,尤其是贴片式元件.电容和石英晶振一样也有只自己的封装和型号,同样有插件和贴片一些插件电解电容估计大家都能区分,就是贴片电容和贴片晶振分不清楚,从外观上来看都有几分相似让人难以辨认就像双胞胎一样,下面深圳品慧电子技术研发部教你如何肉眼从外观上简单区别,电容和晶振的不同之处.

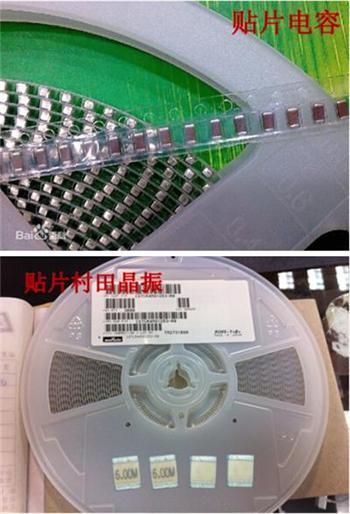

下面是对比的二张不同行业产品图,灰色背景图片是日本村田贴片晶振,Crystal料号尺寸多到数不清,在消费类产品中并不是所有的晶体都并大量生产,这款贴片村田谐振器4.5*2.0mm,与旁边绿色背景贴片元器件好像双胞胎,这颗料在电子行业中用的也很广泛但它却实属于贴片电容,我们经常遇到客户在我们网站上找产品,找来找去又不能确定是不是自己想要的产品,有些找电容的客户在我们商铺一个劲的找,看到一款差不多的元件就开始询价,结果说的一些参数压根就对不上,二个脚贴片,当问到型号时采购说0805,对于不同行的型号这个时候我们也不能断定就是哪一种产品,只能叫客户发张图片过来确认一下,为什么呢?因为电容和晶振是两种完全不一样的应用,结构和性能都没有可比性,所以为了准确无误我们都会仔细确认详细参数.

1.电容的结构和应用

电容器的基本作用就是充电与放电,但由这种基本充放电作用所延伸出来的许多电路现象,使得电容器有着种种不同的用途,用陶瓷做介质,在陶瓷基体两面喷涂银层,然后烧成银质薄膜做极板制成.

贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求.一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可.

2、石英晶体振荡器的结构

石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振.其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的.

3、压电效应

若在石英晶体的两个电极上加一电场,晶片就会产生机械变形.反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应.如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时晶片的机械振动又会产生交变电场.在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回

路的谐振现象十分相似.它的谐振频率与晶片的切割方式、几何形状、尺寸等有关.

从结构和应用中分析我们就不难区分电容与晶振了,1.首先从脚位着手,石英晶振的脚位通常是金属层作为电极的.贴片电容的电极是镀上一层银层,简单的说白色电极的就是电容,黄色的电极就是晶振,2.从参数入手,参数入手是一个比较麻烦的工序,因为你必须要一对的找符号或者单位,电容有的参数PF(负载)晶振也有这个参数,电容有的参数V(电压)晶振也有,3最容易辨别的是从频率,石英晶振原本就是压电频率元器件,频率无论如何都是一个重点,晶体的单位都是KHZ或者MHZ,而电容则没有这项参数,各个型号中的电容电压值很重要,伏特单位V.有了电压和频率值辨别贴片电容与石英晶振就不在苦恼.
