圣邦微电子推出 60V 高压降压转换器 SGM61630
品慧电子讯：SGM61630 是一款电流反馈型的异步降压转换器，支持 60V 高压输入并可持续输出 3A 电流。SGM61630 内部集成高边 NMOS 类型场效应管，MOSFET 导通内阻典型值 140mΩ。芯片静态电流仅 50μA，在休眠关闭模式下漏电流仅 2μA，非常适合电池供电的高压转低压应用，如车载配件等产品。
SGM61630 是一款电流反馈型的异步降压转换器，支持 60V 高压输入并可持续输出 3A 电流。
SGM61630 内部集成高边 NMOS 类型场效应管，MOSFET 导通内阻典型值 140mΩ。芯片静态电流仅 50μA，在休眠关闭模式下漏电流仅 2μA，非常适合电池供电的高压转低压应用，如车载配件等产品。
SGM61630 可通过引脚外置电阻设置振荡频率，也可同步外部时钟产生振荡频率。调节振荡频率可以平衡电源效率和滤波电路尺寸，也便于应对严苛的 EMI/EMC 测试。
SGM61630 集成内部环路补偿，所需外围元件少，芯片分两个型号：SGM61630A 和 SGM61630B。SGM61630A 有 SS 引脚外置电容可调节软启动时间，SGM61630B 有 PGOOD 开漏输出引脚指示电源工作状态。
SGM61630 采用 SOIC-8 绿色封装并具有外露接地焊盘以提高散热能力，热阻参数是 41℃/W。

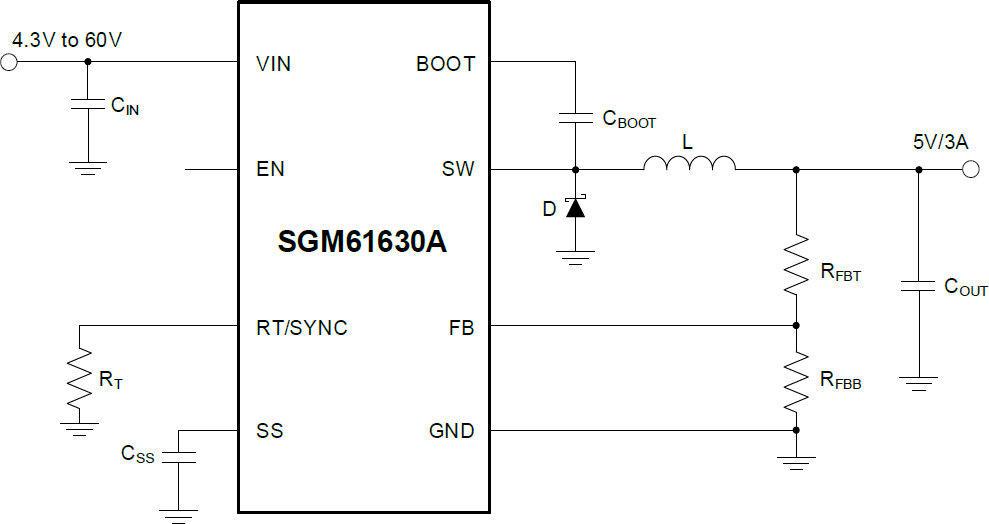

图 1 SGM61630 典型应用框图
SGM61630 典型特征
●4.3V 至 60V 输入电压范围；
●3A 可持续电流输出能力；
●50μA 超低静态工作电流；
●140mΩ 高侧 MOSFET；
●最小 tON 时间 100ns；
●电流模式控制；
●SGM61630A：软启动可调节，SGM61630B：输出 PGOOD 指示；
●可调节振荡频率 200kHz 至 2500kHz，可同步外置时钟 ；
●2μA 关断电流；
●集成热保护、过压保护及短路保护功能；
●-40℃ 至 +125℃ 工作温度范围；
●符合环保理念的 SOIC-8（Exposed Pad）绿色封装。
SGM61630应用场景
SGM61630 采用高压工艺，支持极宽的输入电压范围，非常适合 12V、24V 和 48V 工业系统及楼宇自动化等应用。
SGM61630 在汽车车辆定位、监控、行车记录仪、T-BOX 和车载黑匣子等后装市场也有广阔的应用空间。SGM61630 的高电流输出能力和快速动态响应特性可以很好地满足 2G/4G 模块瞬间发射所需求的大电流，低静态功耗和待机 PSM 工作模式又能够最大限度地延长车载产品备用电池的待机工作时间。SGM61630 有能力屏蔽车辆点火启动造成的剧烈输入电压波动和高浪涌电压，避免后级 CPU 电路的损坏，是非常理想的车载一次侧电源转换芯片。
在良好的外围匹配下，SGM61630 具有理想的效率曲线。

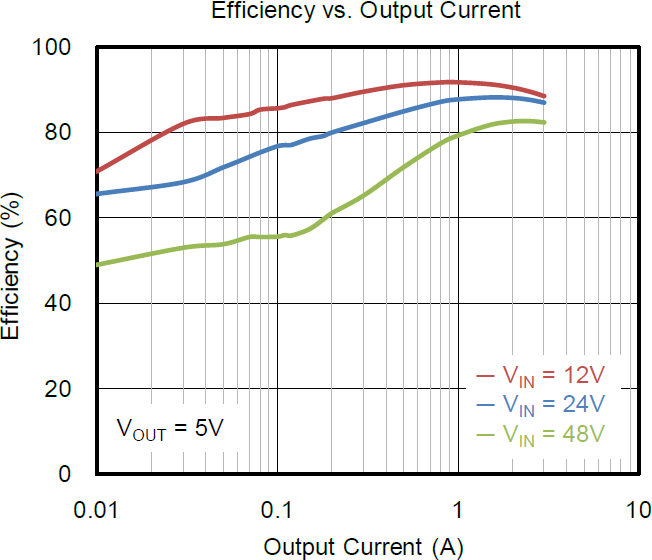

图 2 SGM61630 效率曲线
关于圣邦微电子
圣邦微电子（北京）股份有限公司（股票代码 300661）专注于高性能、高品质模拟集成电路的研发和销售。产品覆盖信号链和电源管理两大领域，拥有 30 大类 4000 余款可供销售型号，全部自主研发，广泛应用于工业控制、汽车电子、通信设备、消费类电子和医疗仪器等领域，以及物联网、新能源和人工智能等新兴市场。
