传感器技术在武汉二次供水改造中的应用
先天不足、设施老化、管理缺位等多方面原因,造成水压不稳、水质不佳等二次供水突出问题,是目前全国大多数城市典型的“城市病”。随着水务行业的发展,二次加压供水已成为城市供水不可缺少的环节,该技术有效缓解了城市供水压力不足,并解决了高层居民用水的问题。

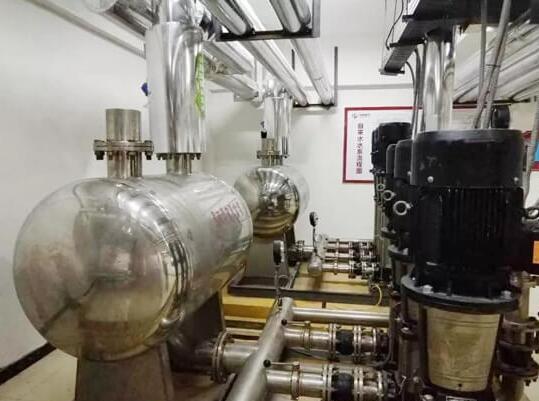

二次加压供水设备,资料图
二次供水终端设备主要由压力、温度、流量、水质等数据采集器、传感器、变送器、视频系统、远程控制模块、门禁系统、防雷装置等组成。设备类型主要包括无负压供水设备、变频恒压供水设备两大类。
通常,二次加压供水设备采用一电位器设定压力,采用一个压力传感器检测管网中压力,压力传感器将信号送入变频器PID回路,PID回路处理之后,送出一个水量增加或减少信号,控制马达转速。如在一定延时时间内,压力还是不足或过大,则通过变频器作工频/变频切换起动另一台水泵,使实际管网压力与设定压力相一致。另外,随着用水量的减少,变频器自动减少输出频率,达到了节能的目的。
为攻坚二次供水这一城市病,2019年初,武汉启动新一轮二次供水改造工程,承诺用3年时间,完成中心城区1160处供水单元二次供水突出问题,将惠及居民180余万人。具体推进时间表为:今年完成300处,2020年完成500处,2021年全面完成。其间,同步开展存在供水安全隐患的楼顶水箱更换工作。

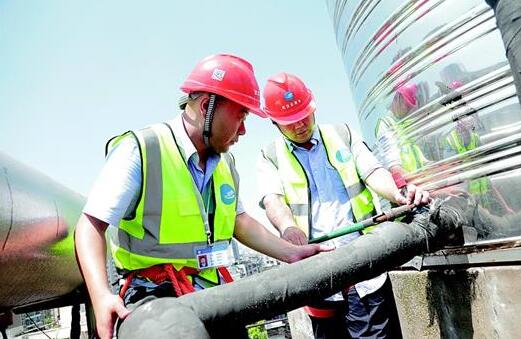

图为维修二次供水屋顶水箱。资料图
截至目前,通过市、区、供水企业多方联动,已完成设计402处、立项审查393处、开工351处、施工进度超50%的200多处、新系统通水30处。
8月21日,在武汉市江岸区黄埔佳苑小区新建的转压泵房,全新泵房配备了先进远程管理系统,多个传感器不间断采集水量、水压、液位等10多个数据,实时传回水务集团调度中心。泵房任何部位出现异常,调度中心都能够第一时间知晓并及时派人处理。
据了解,武汉市已有230个小区二次供水系统接入了远程监控平台,今后新建小区和改造后的老旧小区,都将陆续接入。
同武汉一样,近年来,在全国范围内,各大城市水务集团,都在逐步利用先进的传感器物联网技术,对二次供水泵房进行智慧化改造。例如,通过安装在泵房输水管线上的传感器,可实时采集余氯、浊度、流量、水箱液位、水压等数据,将数据上传至云端数据中心,进行大数据分析、预测,可以实现针对每一座泵房的个性化调度。例如,一旦出现水质异常,水质信息会立即通过物联网技术推送至管理平台,做到实时响应、即刻处置,守护“最后一公里”安全供水。
