Molex推出5G25 系列5G毫米波射频线对板连接器
Molex出品的5G25射频连接器支持高频信号（25 GHz），采用 Molex 专有的触点屏蔽和射频端子隔离功能可保持5G关键应用场合中所需的高水平信号完整性 （SI）。

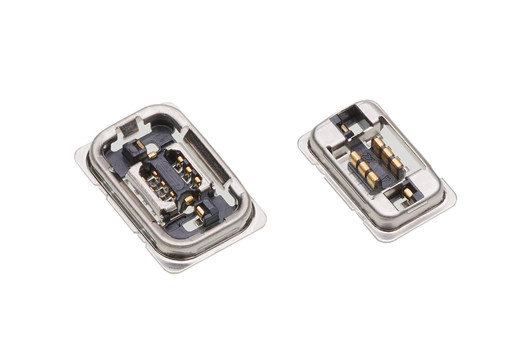

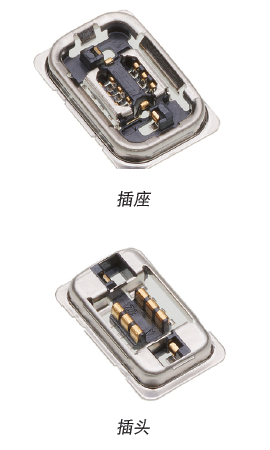

5G毫米波射频线板连接器，0.35毫米端子间距，0.70毫米对配高度，5G25系列产品
特色优势
射频终端采用独特的触点设计
支持高速运行，节省空间，同时有足够的机械健壮性
设计独特的防护罩
提供全面的抗电磁干扰屏蔽和高频功能，以实现卓越的抗电磁干扰能力和信号完整性，同时支持插配定位。防止因意外掉落造成射频接点弯曲和对连接器的冲击

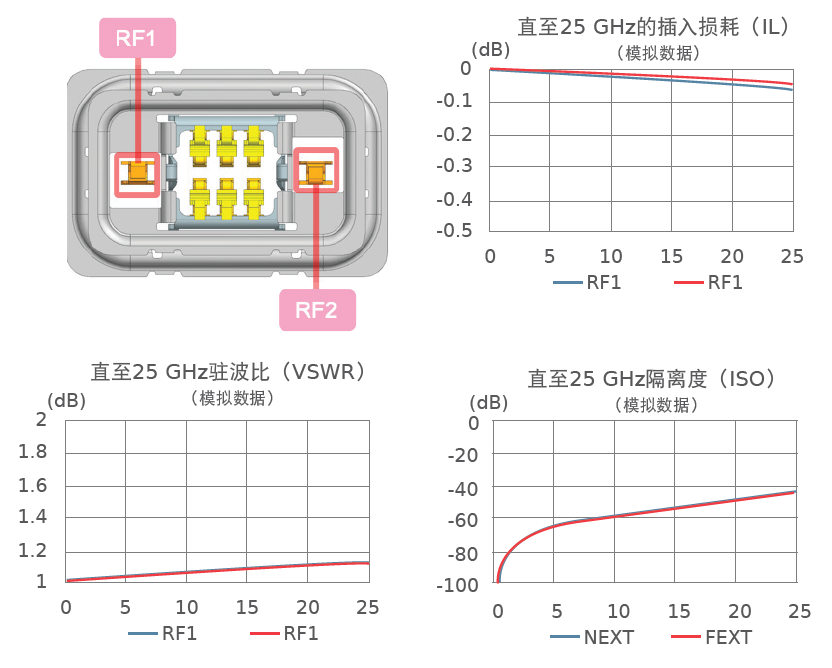

卓越的屏蔽设计，提供业界领先的高达25 GHz的信号完整性

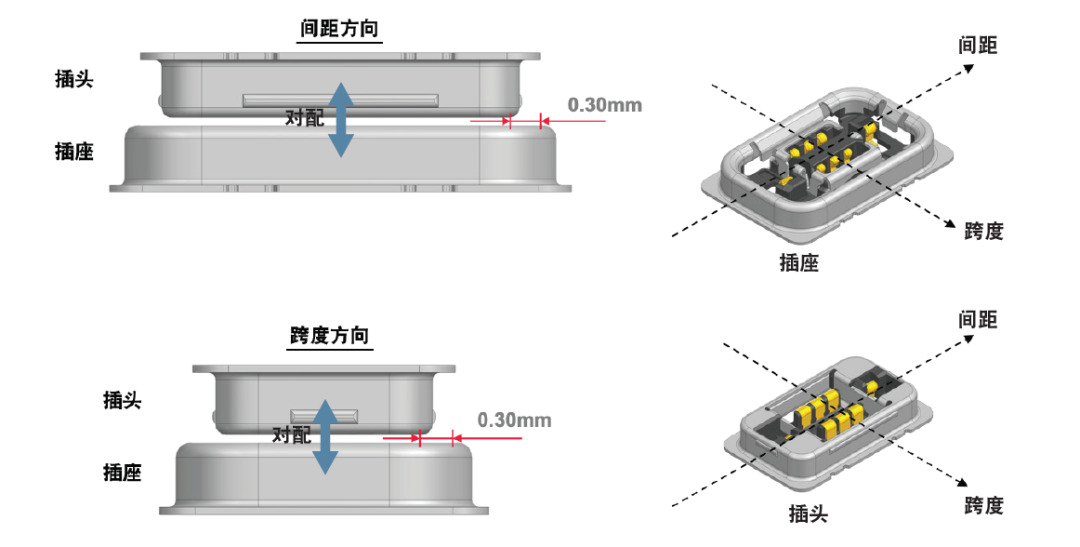

0.30 毫米（端子间距）/0.30 毫米（跨度）的宽度对准公差有助于在插配操作中正确对准端子
市场和应用场合
● 消费类产品
● 智能手机
● 平板电脑
● 可穿戴设备
● 智能家居设备
● AR/VR设备（增强现实/虚拟现实设备）
工业
● 物联网
● 便携式音响和导航设备
● 5G和射频设备
医疗设备
● 患者监护系统
● 治疗和手术设备
国防
● 无人机
● 无人驾驶车辆
● 飞机航空电子设备
▲无人机
▲物联网
▲5G、平板电脑和移动设备
▲AR/VR（增强现实/虚拟现实）
▲患者监护仪
规格参数
参考信息
● 包装：带盖压纹带
● 设计计量单位：毫米
● 是否符合RoHS标准：是
● 是否无卤素：是
电气参数
● 电压（最大值）：50伏
● 电流信号端子（最大值）：1.0安培/引脚
● 接触电阻（最大值）：
● 信号端子：30毫欧
● 射频端子：20毫欧
● 绝缘耐压：250伏交流
● 绝缘电阻（最小值）：100兆欧
机械参数
● 端子间距：0.35毫米
● 对配高度：0.70毫米 宽度：2.76毫米
● 长度：4.16毫米
● 结构类型：立式
● 电路数量/信号：6/RF-2
● 可插拔次数（最大值）：10 次
物理参数
● 塑壳：LCP 黑色，UL 94V-0
● 信号端子：铜合金
● 射频端子：铜合金
● 屏蔽装置：铜合金
● 接地盖：铜合金
● 电镀：
○ 信号端子/射频端子接地罩
○ 触点部位 – 镀金
○ 焊尾部位 – 镀金
○ 底层电镀 – 镀镍
● 工作温度：-40至+85摄氏度
