RS瑞森半导体超结MOS在适配器上的应用


品慧电子讯:电源适配器(Power adapter)被广泛应用于日常生活中常见的电器电源中,如笔记本充电器、电动车充电器等。但由于高压的存在,作为核心部分的AC-DC控制器对器件的可靠性与能效比有着较高的要求,所以合理的选择器件能有效降低损耗,提高可靠性,降低EMC。


一、超结MOS在电源适配器的作用


电源适配器(Power adapter)被广泛应用于日常生活中常见的电器电源中,如笔记本充电器、电动车充电器等。但由于高压的存在,作为核心部分的AC-DC控制器对器件的可靠性与能效比有着较高的要求,所以合理的选择器件能有效降低损耗,提高可靠性,降低EMC。


针对现代适配器的需要,超结MOS采用多层外延工艺技术同时实现了更大电流和高压能力,使开关响应更迅速,能效更高,发热更低,可用于高达150KHZ的以上的开关应用。


RS瑞森半导体超结MOS在适配器上的应用

二、产品应用及特点


超结MOS器件的适配器主要广泛应用于笔记本、机顶盒、安防摄像头、路由器、空气净化器、广告屏、电动单车等设备中。


RS瑞森半导体超结MOS在适配器上的应用

产品特点:


●由原深沟槽工艺革新成多层外延工艺;

●更快的开关速度,更低的导通损耗,优异的EMI性能;

●极低的栅极电荷(Qg)有助于提高系统效率;

●可对标英飞凌C3、 P6、 P7系列产品;

● 器件参数一致性较好。

三、典型应用拓扑图


RS瑞森半导体超结MOS在适配器上的应用

四、典型应用及产品选型


1、高效率的45W会选用超结MOS:RS65R600F/RSU7N65F;
2、60W会选用超结MOS:RS65R380F/RSU12N65F;
3、72W会选用超结MOS:RS65R280F;
4、90W在PFC位置用RS18N50F,PWM用超结MOS:RS65R190F/RSF65R190F;
5、120W在PFC位置用超结MOS:RS65R190F/RSF65R190F,PWM用超结MOS:RS65R280F*2;
6、200W在PFC位置用超结MOS:RSF60R090F,PWM用超结MOS:RS65R190F/RSF65R190F*2,碳化硅肖特基二极管:RSS04065A/RSS04065B;

(备注:RSF***系列内置FRD系列)

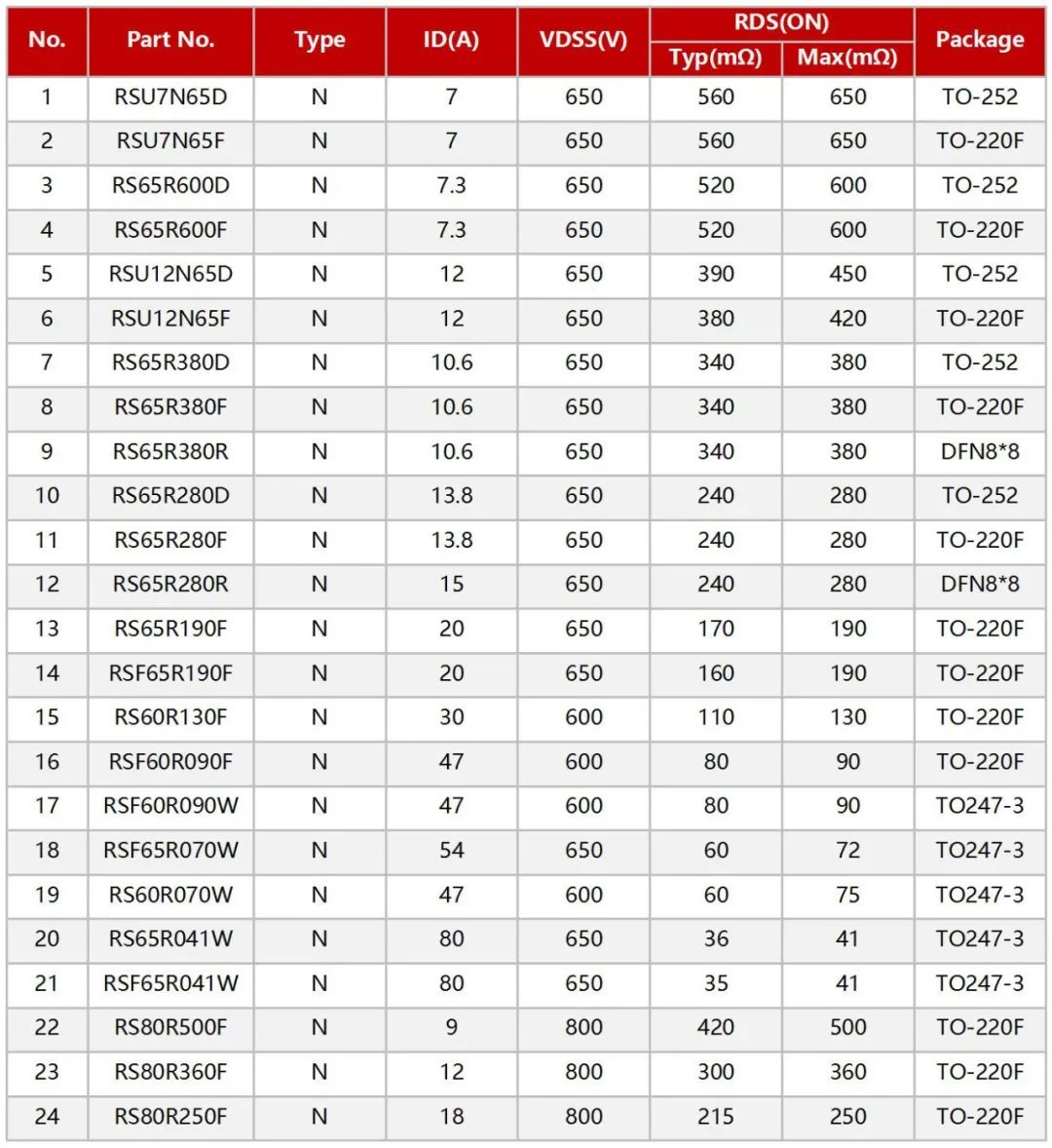

瑞森半导体超结MOS推荐如下产品选型表:


RS瑞森半导体超结MOS在适配器上的应用
