MOSFET选得好，极性反接保护更可靠
品慧电子讯：当车辆电池因损坏而需要更换时，新电池极性接反的可能性很高。车辆中的许多电子控制单元 (ECU) 都连接到车辆电池，因而此类事件可能会导致大量 ECU 故障。
ISO（国际标准化组织）等汽车标准定义了电气电子设备的测试方法、电压水平、电磁辐射限值，以确保系统安全可靠地运行。与极性反接保护 (RPP) 相关的一种标准是 ISO 7637-2:2011，它复制了实际应用中的各种电压场景，系统需要承受此类电压以展示其能够防范故障的稳健性。这使得极性反接保护成为连接电池的 ECU/系统的一个关键组成部分，所有汽车制造商都需要。
本文将首先介绍 ISO 脉冲，通常使用此类脉冲来复制实际应用中可能出现的电压瞬变。然后将详细说明可以使用的几种保护技术，并指导读者选择外部 N 沟道 MOSFET——它将提供 RPP 并帮助降低系统的功率损耗。最后，将基于电池电流推荐与理想的二极管控制器一起使用的 N 沟道 MOSFET 清单。
ISO 脉冲
为确保配备了 12 V 或 24 V 电气系统的乘用车和商用车上安装的设备与传导电瞬变兼容，国际标准 ISO 7637-2:2011 规定了测试方法和程序。有关详细信息，请参阅 ISO 7637-2:2011。
该标准定义了多种类型的测试脉冲来测试器件。以下是其中的几种测试脉冲。
● 脉冲 1：感性负载的电源断开导致的瞬变。
● 脉冲 2a：因线束的电感导致与 DUT（被测器件）并联的器件中的电流突然中断引起的瞬变。
● 脉冲 3a 和 3b：由于开关过程而发生的瞬变。这些瞬变的特性受线束的分布电容和电感的影响。
这些测试脉冲具有不同的负电压和正电压电平，从而对 DUT 施加压力，看它能否承受。例如，通过图 1 所示的脉冲 3b 可以大致了解标准中定义的脉冲类型；每种脉冲都有自己的参数，如表 1 所示。脉冲 3b 模拟实际应用中的开关噪声，例如，继电器和开关触点抖动会产生短暂的突发高频脉冲。AND8228/D 详细讨论了电压瞬变和测试方法。

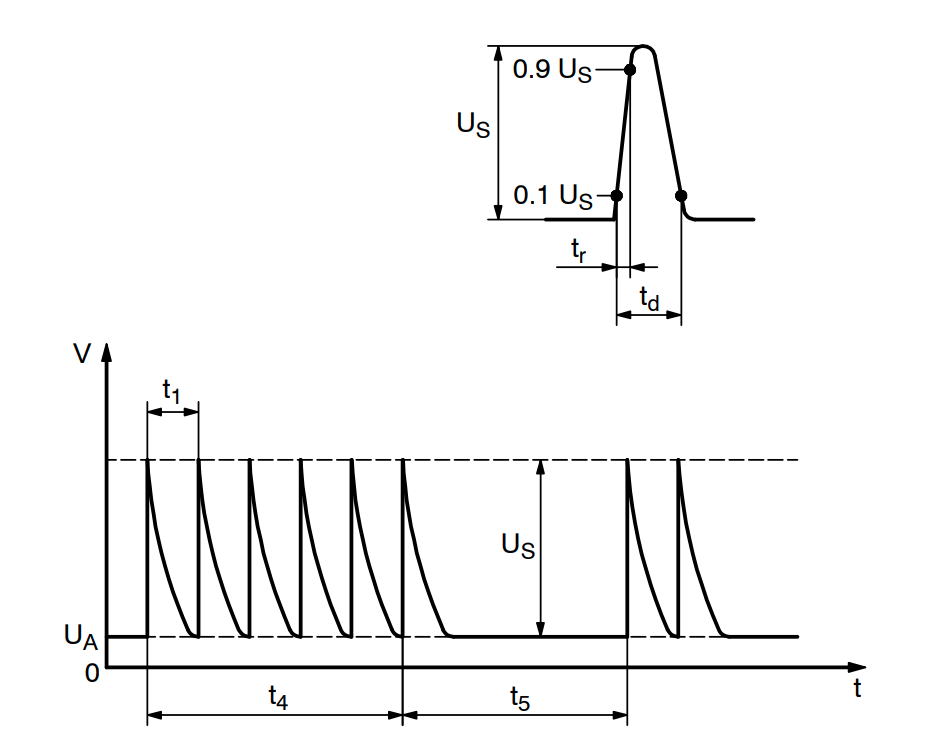

图 1. 测试脉冲 3b

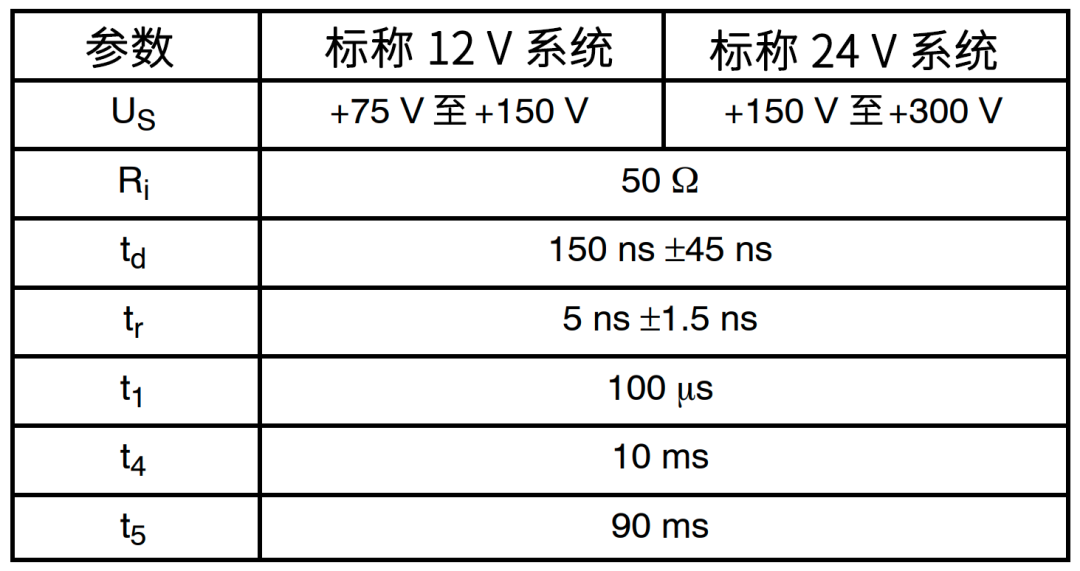

表 1. 测试脉冲 3b 的参数
极性反接保护技术
下面讨论三种最常见的极性反接保护技术。
二极管
保护系统免受电池反接影响的最简单方法是使用二极管。如图 2 所示，二极管只有在其端子连接到正确的极性（即正偏）时才会传导电流。标准二极管的正向压降 VF 约为 0.7 V，但肖特基二极管的正向压降可低至 0.3 V。因此，大多数应用使用肖特基二极管以降低系统损耗。

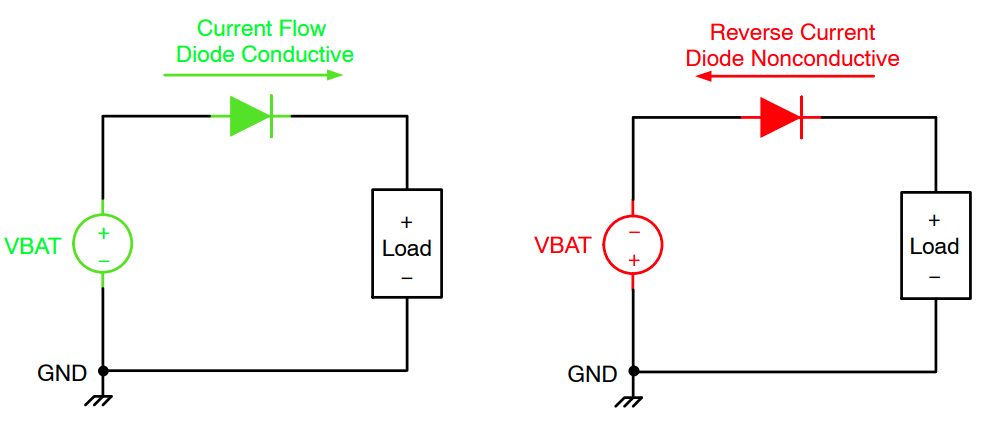

图 2. 使用二极管的极性反接保护

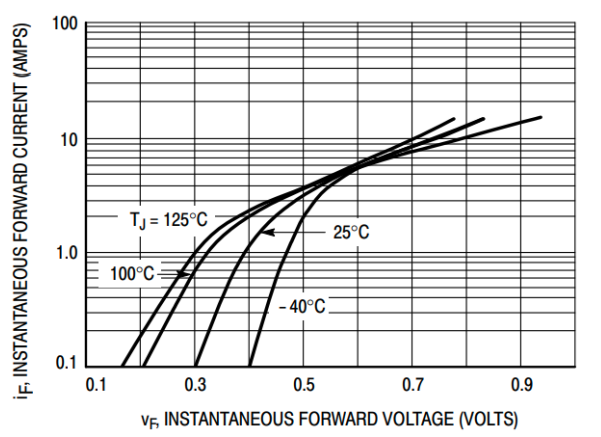

图 3 显示了 NRVBSS24NT3G 肖特基二极管的典型压降。在结温 TJ 为 25°C 时，如果二极管电流 (IDIODE) 从 0.5 A 提高到 1.0 A（100% 增加），VF 将从 0.35 V 提高到 0.40 V（15% 增加）。
图 3. NRVBSS24NT3G 肖特基二极管的典型正向电压
MOSFET
二极管的一种替代方案是 MOSFET。当 MOSFET 导通时，漏源压降 VDS 取决于漏源电阻 RDS,ON 和漏源电流 ID：VDS = RDS,ON * ID。与肖特基二极管相比，该压降一般要低得多。
P 沟道 MOSFET
与所有 MOSFET 一样，P 沟道 MOSFET 在源极和漏极之间有一个本征体二极管。当电池正确连接时，本征体二极管导通，直到 MOSFET 的沟道导通。要使 P 沟道 MOSFET 导通，栅极电压需要比源极电压低至少 VT（阈值电压）。当电池反接时，体二极管反偏，栅极和源极电压相同，因此 P 沟道 MOSFET 关断。使用一个额外的齐纳二极管来箝位 P 沟道 MOSFET 的栅极，在电压过高时提供保护。

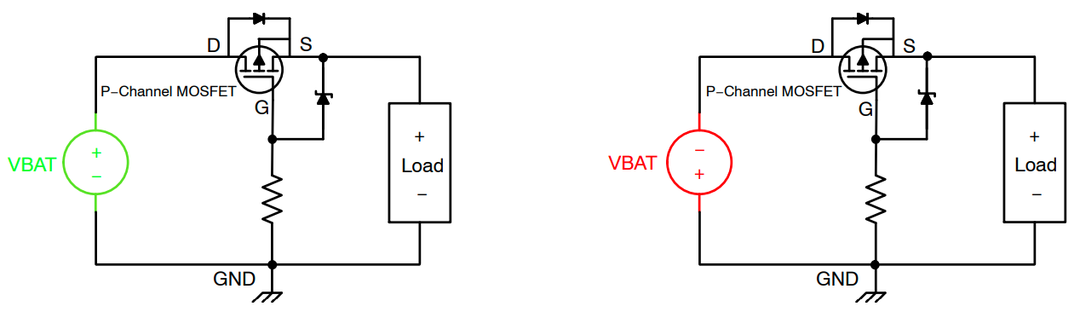

图 4. 使用 P 沟道 MOSFET 提供极性反接保护
N 沟道 MOSFET
也可以使用 N 沟道 MOSFET 来提供极性反接保护。当电池正确连接时（源极连接到 VBAT），要使 MOSFET 导通，栅源电压必须高于阈值电压 (VGS > VTH)。鉴于源极连接到 VBAT，故栅极电压需要比 VBAT 高至少 VT。因此，使用一个专用驱动器来驱动 N 沟道 MOSFET 的栅极电压，使其高于源极电压，从而使 N 沟道 MOSFET 导通。当电池反接时，体二极管反偏（阳极电压低于阴极电压），驱动器被禁用（源极和栅极短路），N 沟道 MOSFET 关断。

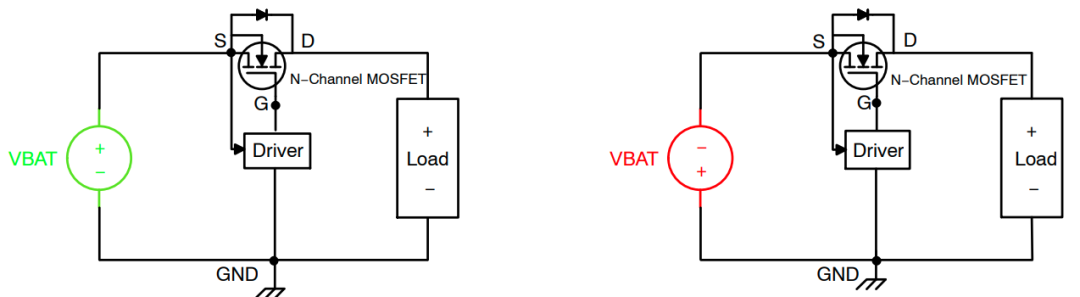

图 5. 使用 N 沟道 MOSFET 提供极性反接保护
极性反接保护技术比较
表 2 总结了不同极性反接保护技术的优缺点。值得一提的是，P 沟道 MOSFET 的操作取决于空穴的迁移率，而 N 沟道 MOSFET 的操作取决于电子的迁移率。已知对于相同的漏极电流，电子的迁移率比空穴的迁移率高几乎 2.5 倍。因此，为实现相同的导通电阻，P 沟道 MOSFET 的芯片尺寸会比 N 沟道 MOSFET 更大，相应地成本也更高。这使得 N 沟道 MOSFET 比 P 沟道 MOSFET 更适合此类应用。

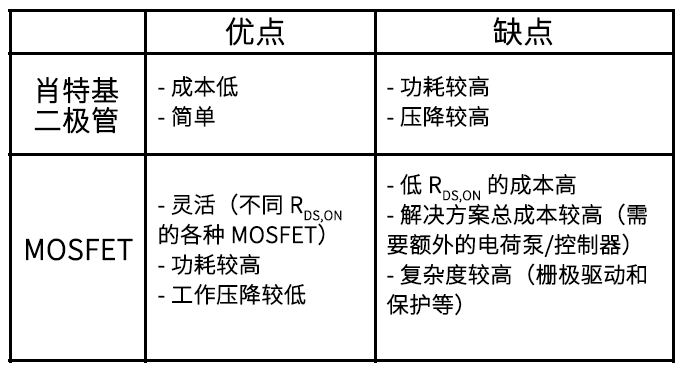

表 2. 不同保护技术的比较
MOSFET 选择
选择用于极性反接保护的 N 沟道 MOSFET 时，需要考虑多种参数。
● MOSFET 的最大击穿电压 VDS,MAX
?对于 12 V 板网（汽车），首选 VDS,MAX = 40 V
?对于 24 V 板网（卡车），首选 VDS,MAX = 60V
● 最大工作结温 TJ,MAX
?对于汽车和卡车应用，鉴于环境恶劣，建议使用 175°C
● 栅极电平
?最好使用逻辑电平，而不要使用标准电平，因为对于相同栅源电压 VGS，前者的 RDS,ON 更低
● 封装
通常使用带裸露焊盘的3.30×3.30mm（即 LFPAK33/WDFN8/μ8FL）和 5.00×6.00 mm（即 SO8-FL/LFPAK56）封装以优化功耗
● 总栅极电荷 QG,TOT
MOSFET 导通分为 3 个阶段
i. 当栅极电压 VGS 上升至平坦区域电压 VGP 时，电荷主要用于为输入电容 CISS 充电。
ii. 当 VGS 处于平坦区域电压 VGP 时，电荷主要用于为反向传输电容（栅漏电容）CRSS 充电。
iii.当 VGS 从 VGP 上升至驱动器电源电压 VGDR 时，电荷用于进一步增强沟道。
QG,TOT 越低，MOSFET 导通所需的栅极电压和电流越小（即导通速度越快），反之亦然
有关 MOSFET 栅极电荷的更多信息，请点击下方链接：
https://www.onsemi.com/pub/Collateral/AND9083?D.PDF
● 漏源电阻 RDS,ON
RDS,ON 的作用是限制器件的功耗。对于给定负载电流，RDS,ON 越大，功耗越高。更高功耗会导致 MOSFET 的 TJ 升高。因此，为了获得最优性能，正确选择具有所需 RDS,ON 的器件很重要。
在以下部分中，选择用于热评估的 MOSFET 的 RDS,ON 将使功耗保持在 500 mW 左右。
NCV68061 理想二极管控制器
NCV68061 和外部 N 沟道 MOSFET 的组合构成一个理想二极管：当施加正偏电压（阳极电压高于阴极电压）时，它充当一个理想导体；当施加反偏电压（阳极电压低于阴极电压）时，它充当一个理想绝缘体。NCV68061 是一款极性反接保护和理想二极管 N 沟道 MOSFET 控制器，旨在取代二极管，其损耗和正向电压更低。
NCV68061 的主要功能是根据源漏差分电压极性控制外部 N 沟道 MOSFET 的通断状态。根据漏极引脚连接，该器件可以配置为两种不同的应用模式。当漏极引脚连接到负载时，应用处于理想二极管模式，而当漏极引脚接地时，NCV68061 仅处于极性反接保护模式。在这两种模式下，控制器都会为外部 N 沟道 MOSFET 提供 11.4 V 的典型栅极电压。因此，以下部分的所有计算都使用 10 V VGS 时的 RDS,ON。
NCV68061 已通过 ISO 7637-2:2011 测试，结果证明该器件非常稳健，能够承受电压应力。NCV68061 数据表显示了测试结果。
理想二极管应用
图 6 显示了 NCV68061 在理想二极管配置下的使用情况。在此配置中，不允许输入电压对大容量电容 Cbulk 放电。此配置有两种模式：
?导通模式：在进入导通模式之前，源极电压低于漏极电压，电荷泵和 N 沟道 MOSFET 均被禁用。随着源极电压变得比漏极电压大，正向电流流过 N 沟道 MOSFET 的体二极管。一旦此正向压降超过源漏栅极充电电压阈值电平（典型值 140 mV），电荷泵就会开启，N 沟道 MOSFET 变成完全导通状态。
?反向电流阻断模式：当源极电压变得比漏极电压小时，反向电流最初流过 N 沟道 MOSFET 的导电沟道。此电流在 N 沟道 MOSFET 的导电沟道上产生一个与其 RDS,ON 成比例的压降。当此电压降至源漏栅极放电电压阈值（典型值 -10 mV）以下时，电荷泵被禁用，外部 N 沟道 MOSFET 由控制器的内部 P 沟道 MOSFET 关断。

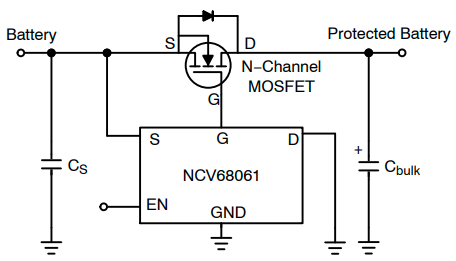

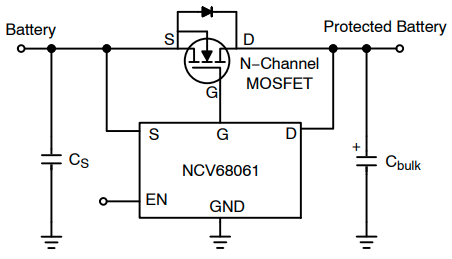

图 6. NCV68061 理想二极管应用
图 7. NCV68061 极性反接保护应用
极性反接保护
如图 7 所示，通过将漏极引脚连接到 GND 电位，NCV68061 将不允许下降的输入电压将输出放电到 GND 电位以下，但允许输出跟随任何高于欠压锁定 (UVLO) 阈值的正输入电压。这意味着，下降的输入电压会将大容量电容 Cbulk 放电。
当源极电压高于 UVLO 阈值（典型值 3.3 V）时，源极/漏极和 UVLO 比较器使电荷泵能够向完全导通的外部 N 沟道 MOSFET 提供栅源电压。当源极电压低于 UVLO 阈值（典型值 3.2 V）时，电荷泵和 N 沟道 MOSFET 被禁用，所有负载电流流过 N 沟道 MOSFET 的体二极管。
测试设置
使用 NCV68061 的专用测试板来确定各种采用 3×3 和 5×6 封装且有不同 RDS,ON 的 MOSFET 的功耗和热性能，以帮助理解不同负载电流下用于理想二极管控制器的 MOSFET 选择。
电路图
图 8 显示了测试板的电路图。其设计方式支持测试SO-8FL/LFPAK4和μ8FL/LFPAK33封装的MOSFET。每个MOSFET电路都有一个跳线来使能/禁用NCV68061，以确保一次只有一个控制器处于活动状态。使用 3.3 V LDO NCV4294 为控制器的使能引脚 EN 供电。控制器将控制 N 沟道 MOSFET，使其像理想二极管一样工作，并阻止反向电流。

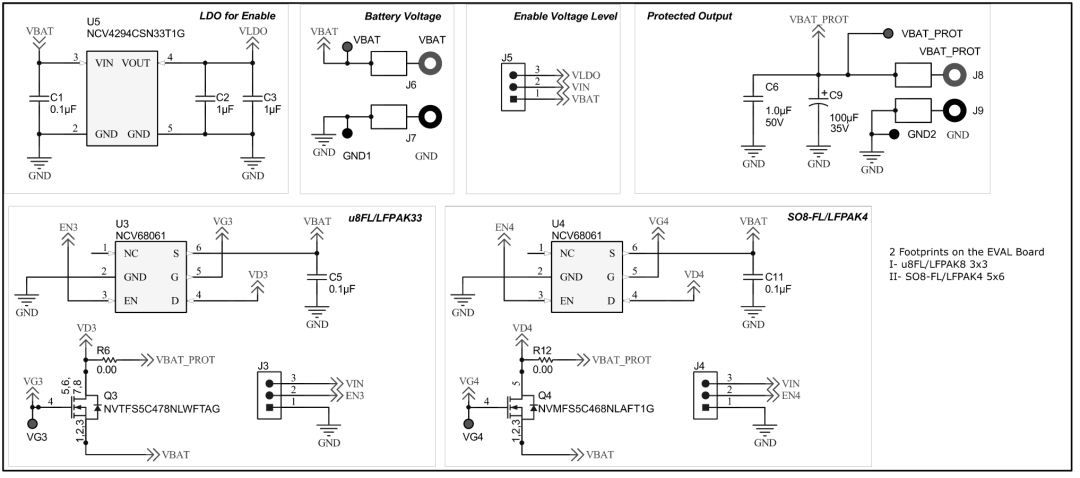

图 8. NCV68061 测试板的电路图
布局
该板是 4 层印刷电路板 (PCB)。输入和输出电流分布在顶层、第一内层和第二内层。跨多个层分布电流有助于减少损耗，并提高电路板的热性能。第二内层具有用于栅极信号和使能信号的走线。底层专用于 GND 平面。

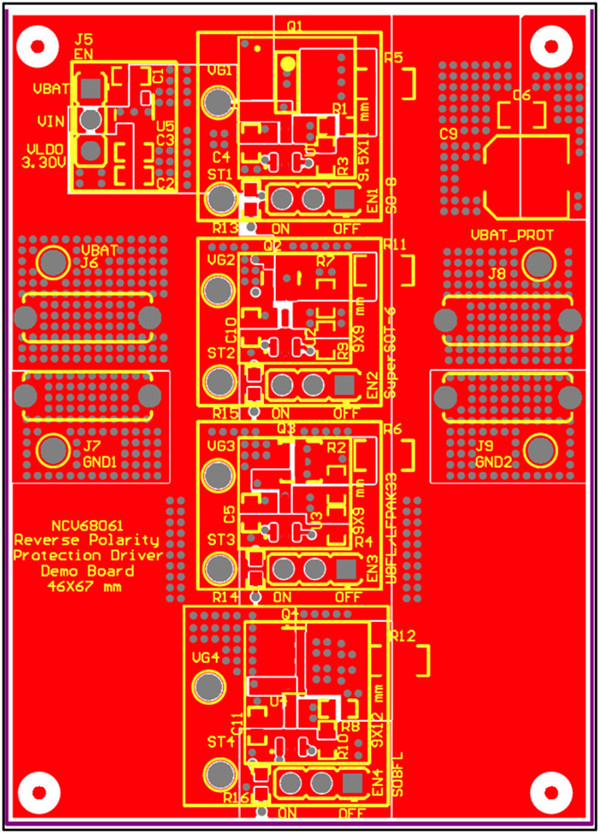

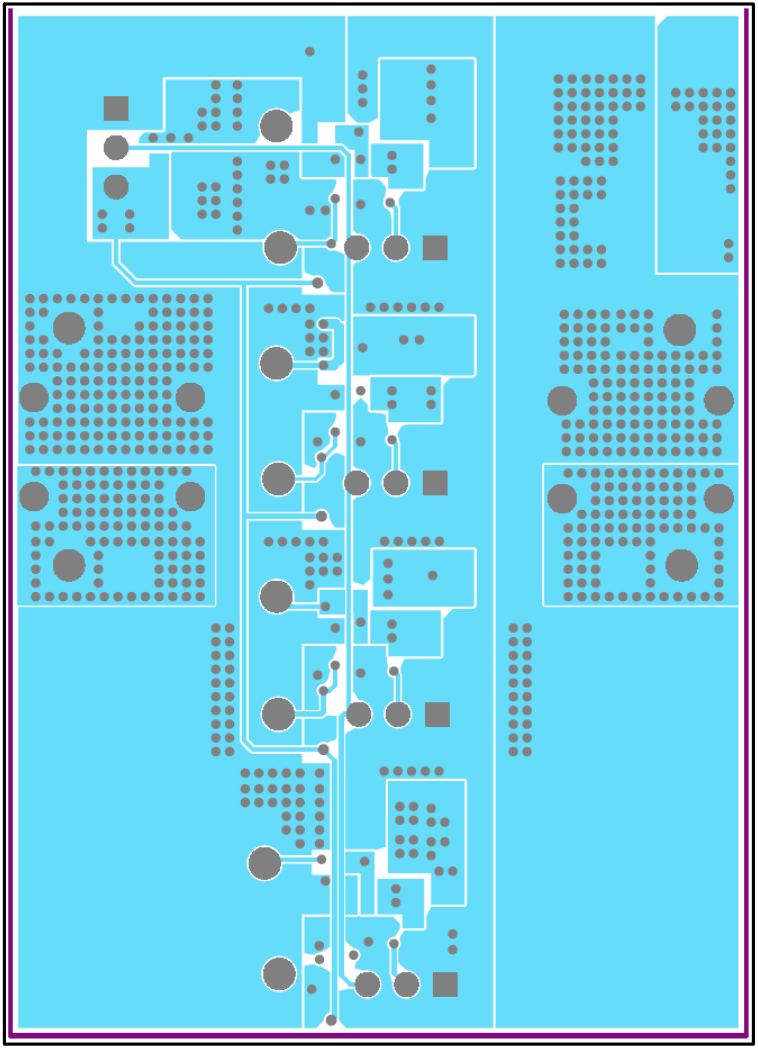

图 9. 顶层
图 10. 第一内层
图 11. 第二内层

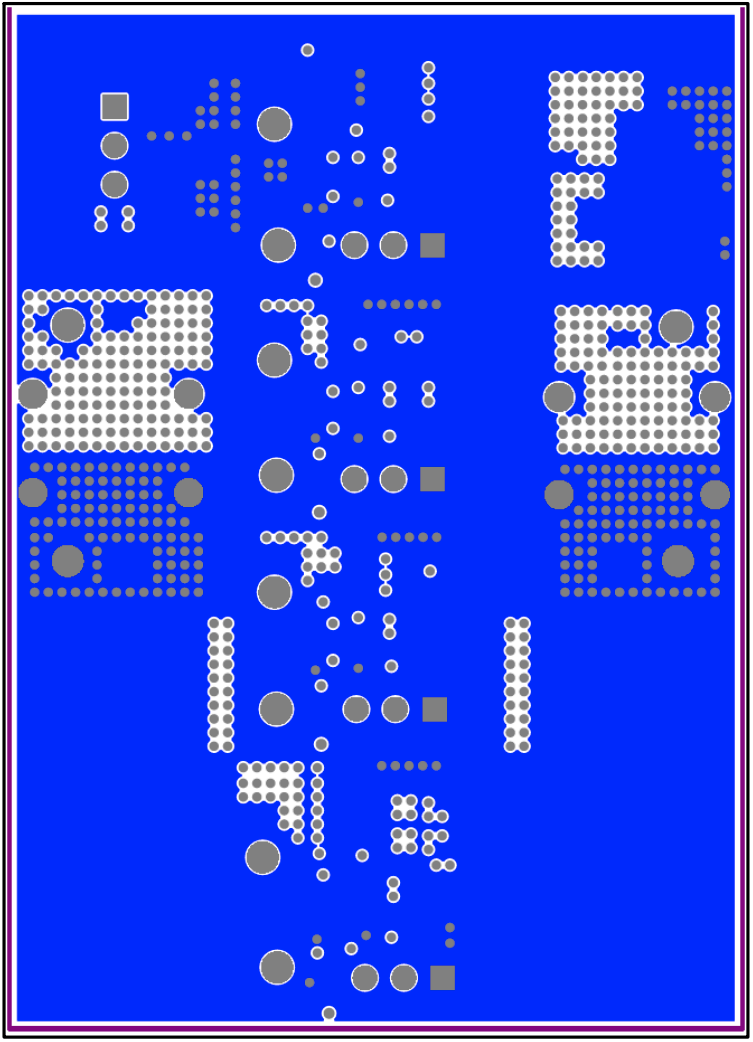

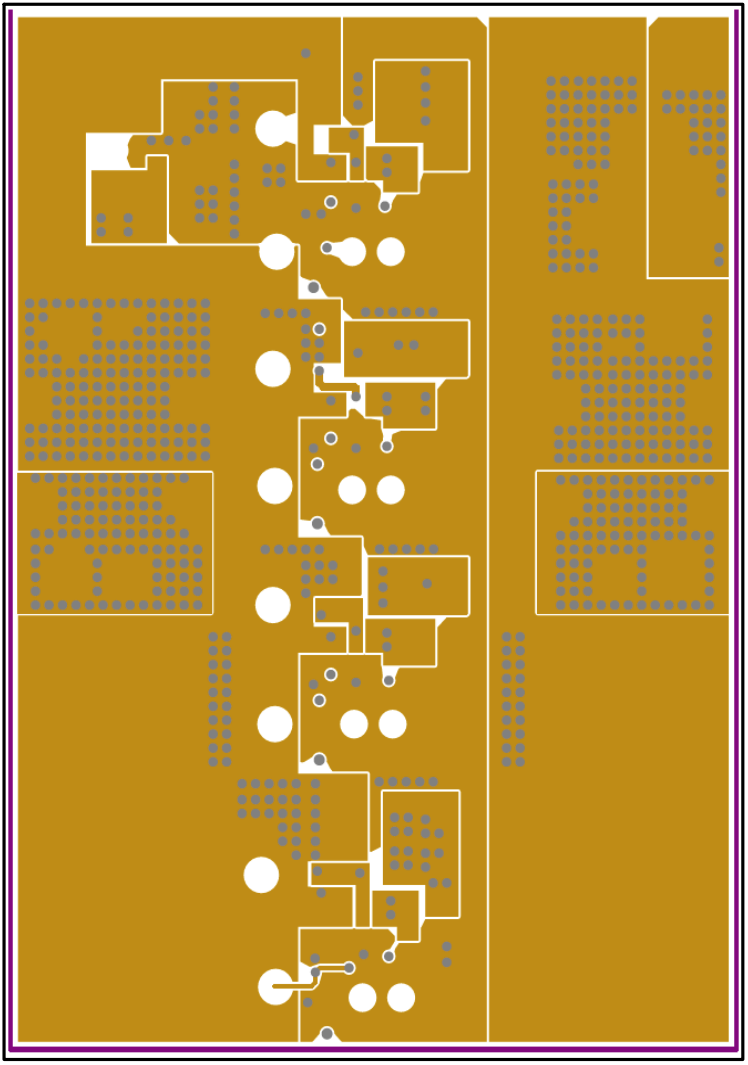

图 12. 底层
热测量

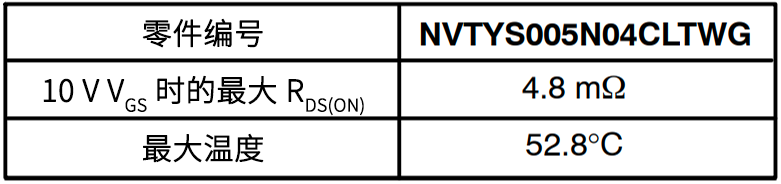

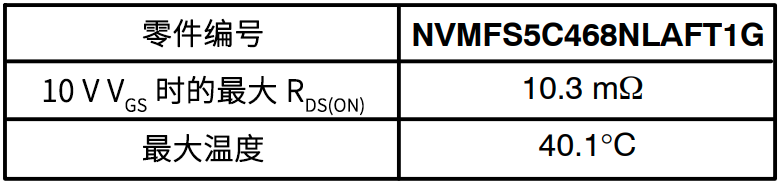

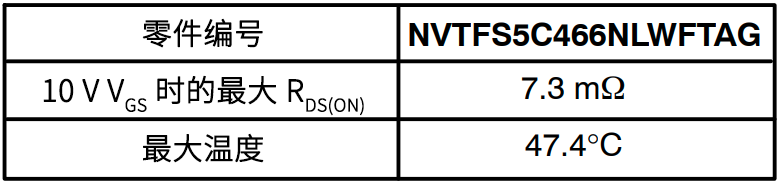

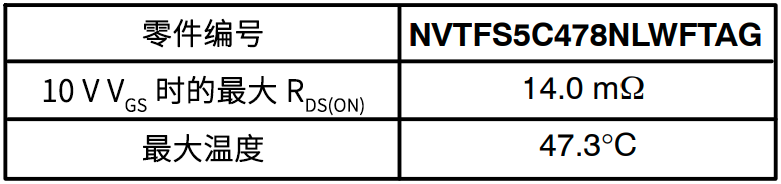

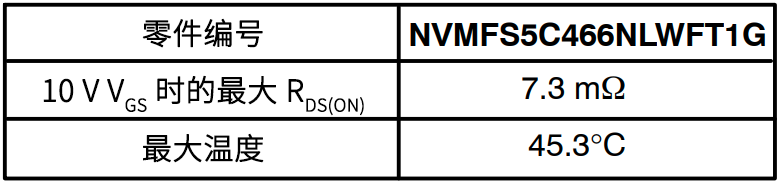

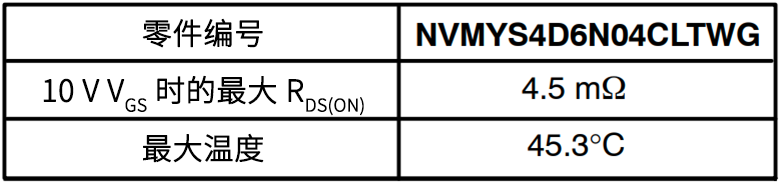

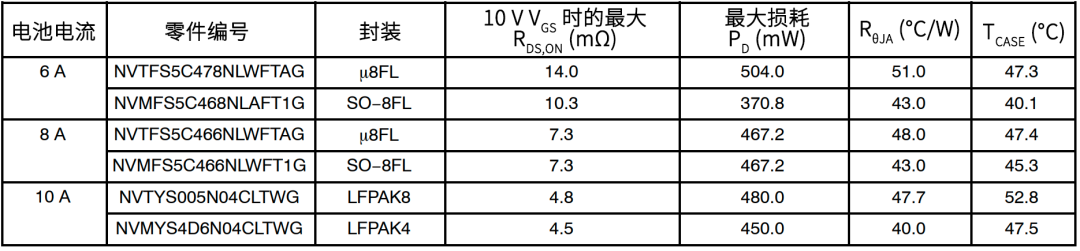

表 3. 接受评估的 MOSFET
表 3 显示了用于热评估的 N 沟道 MOSFET。选择具有不同 RDS,ON 的 MOSFET，将功耗限制在 500 mW 左右。MOSFET 顶部壳温测量在 24°C 环境温度下进行，以评估不同输出电流（6 A、8 A 和 10 A）下 MOSFET 的热性能。使用 SO-8FL/LFPAK4 (5 x 6) 和 μ8FL/LFPAK8 (3 × 3) 封装的 MOSFET 进行评估。对每个负载电流进行两次测量，一次使用 5 x 6 封装，另一次使用 3 x 3 封装。

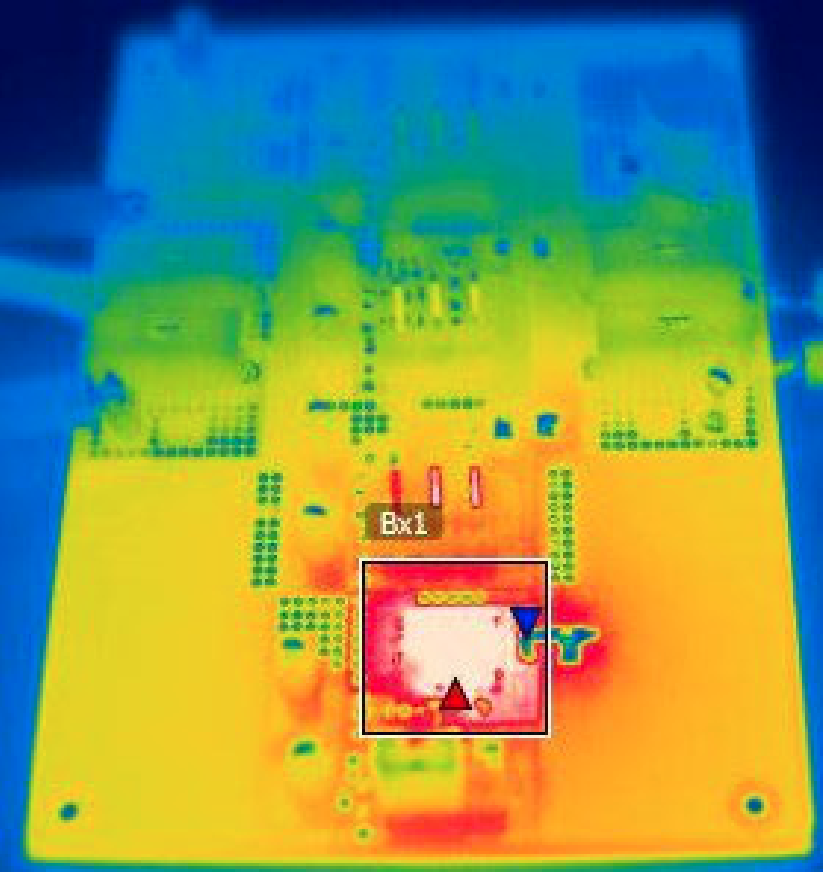

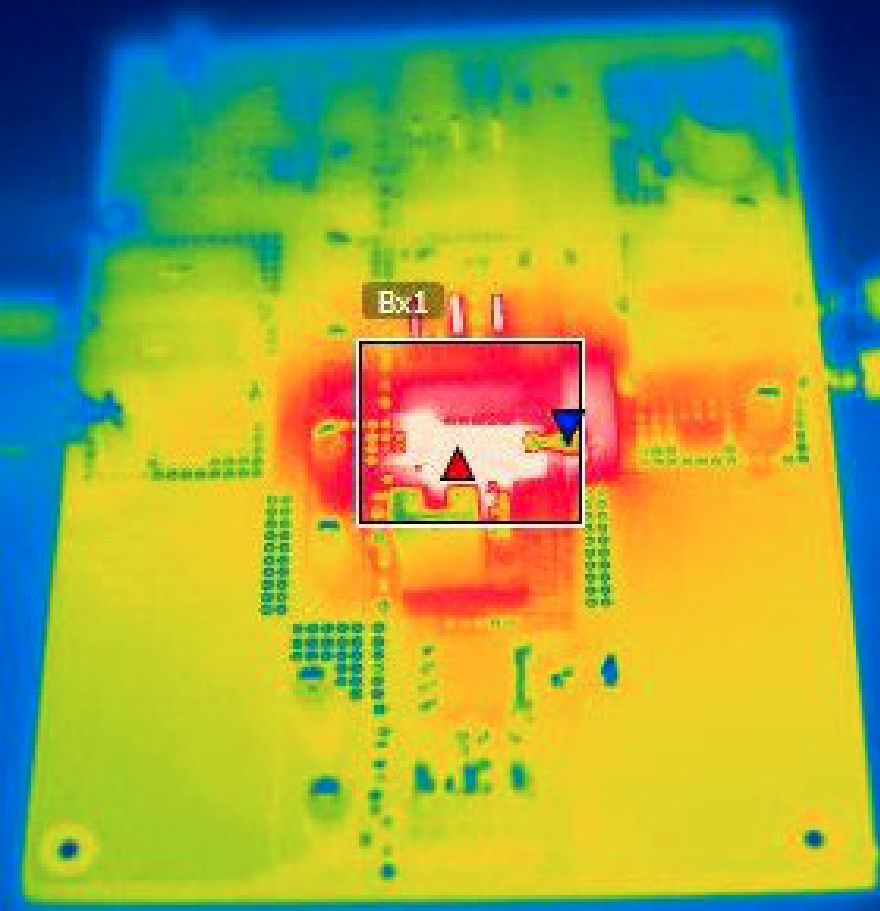

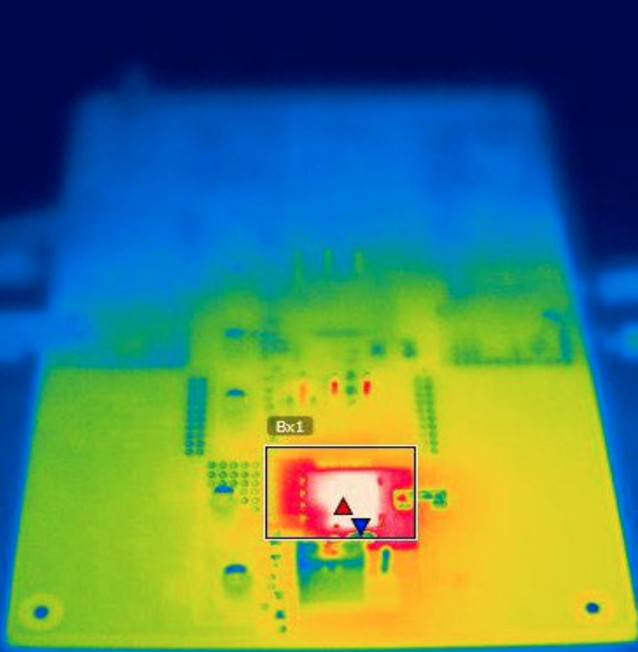

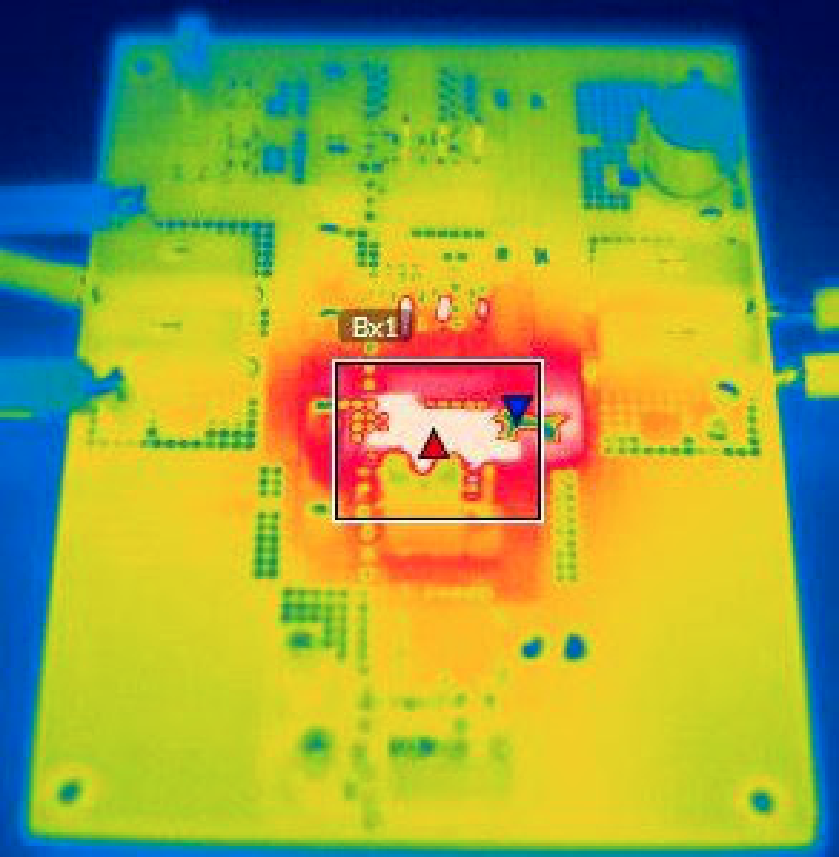

图 13. 6 A、μ8FL

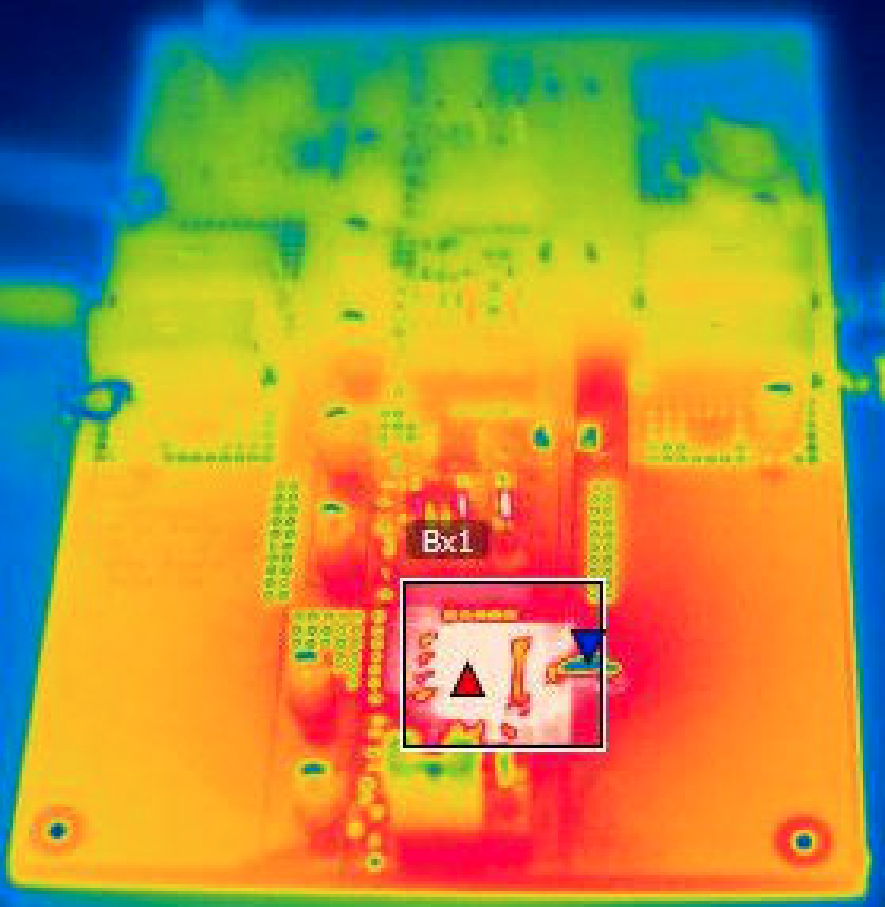

图 14. 6 A、SO-8FL

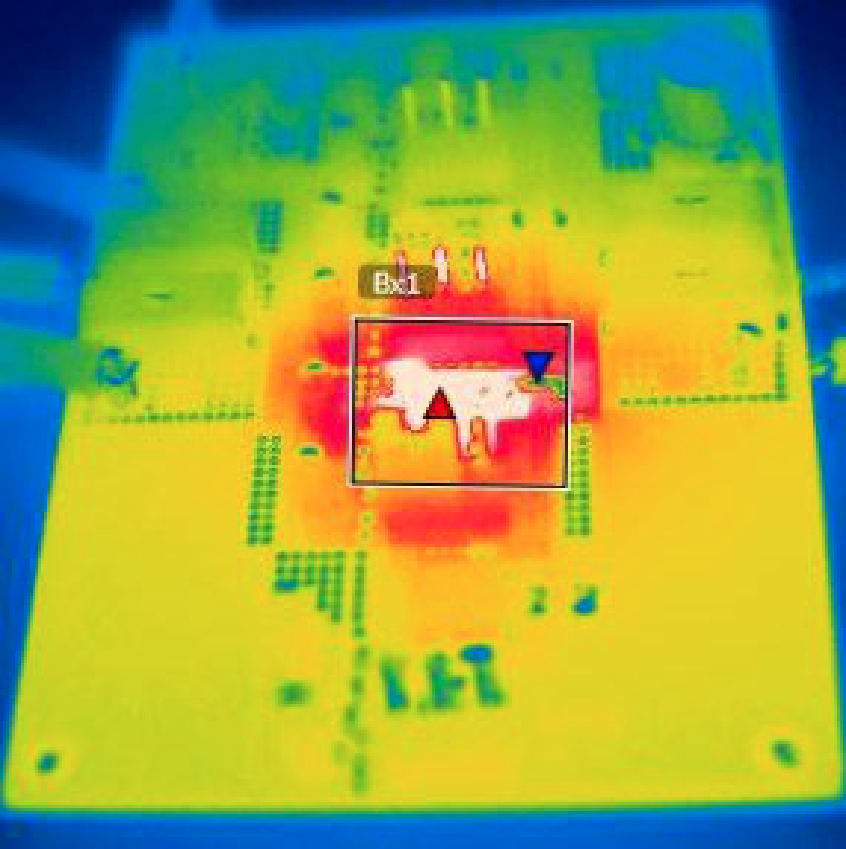

图 15. 8 A、μ8FL
图 16. 8 A、SO-8FL
图 17. 10 A、LFPAK8
图 18. 10 A、LFPAK4
有了从热测量获得的顶部壳温和计算出的功耗，便可使用公式 1 计算结温 TJ。
（公式1）
TJ = MOSFET 的结温
TCASE = 热像仪测得的封装顶部温度
PD = MOSFET 的功耗
RθJT = MOSFET 顶部外壳和结之间的热阻

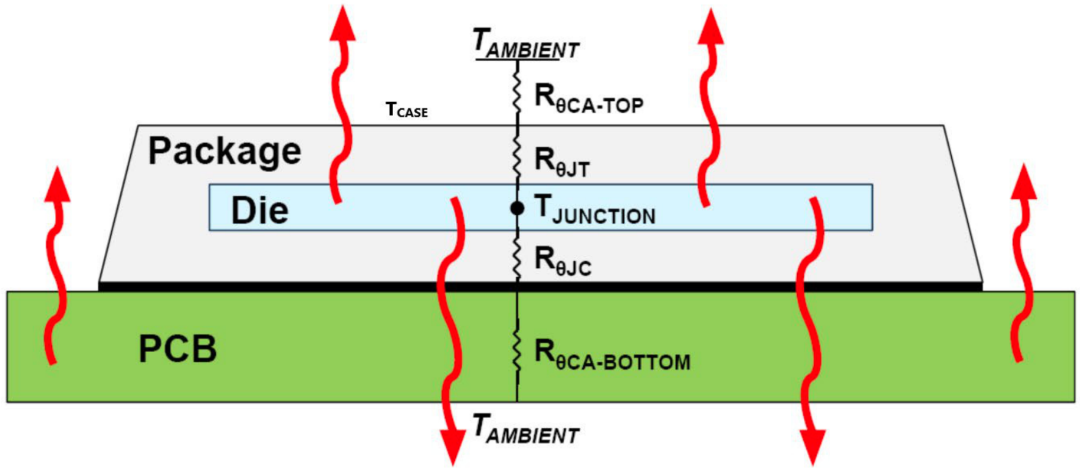

图 19. MOSFET 的等效热阻
RθJT 的值不是固定的，它取决于热边界条件，如 PCB 布局、MOSFET 的散热系统（裸露焊盘等）和其他参数，因此数据表未提供此值。RθJT 是一个 < 1°C/W 的小数字，因为大部分热量会通过封装底部的裸露焊盘从结流向 PCB。因此，没有多少热量从结流向 MOSFET 顶部，可以认为 TJ 和 TCASE 的温差不大。为了确定 TJ，本应用笔记假设 RθJT 为 1°C/W。
注意：1°C/W 对于 3 × 3 和 5 × 6 封装是一个非常保守的假设。其他封装会有不同的热阻。
估算结温 TJ
下面使用测得的 TCASE 和 MOSFET 的实际功耗来计算 TJ。下一步将根据数据表的规格进行理论计算，并将结果与使用实测数据进行的计算进行比较，以确认 TJ 的理论计算和实际计算是否一致。所有计算均使用 μ8FL (3 × 3) 封装的 MOSFET NVTFS5C478NLWFTAG。
使用实测 TCASE 估算 TJ
下面的计算使用从测量获得的值来估算 TJ。
● 负载电流 ILOAD = ID = 6.0 A
● 输入电压 Vin = 12.0 V
● 顶部外壳温度 TCASE = 47.3°C（从热测量获得）
● 10.0 V VGS 时的最大导通电阻 RDS,ON = 14.0 mΩ
● RθJT = 1.0°C/W（3 × 3 和 5 × 6 封装的假设值）
（公式2）
使用公式 1，
TJ 的理论计算
使用基于数据表规格的理论计算来确定 TJ。假设损耗为 500 mW，使用公式 3 来确定器件的 TJ。
（公式3）
● MOSFET 的结温 TJ
● MOSFET 工作环境温度 TA = 24.0°C
● MOSFET 的功耗 PD = 500.0 mW
● MOSFET 的结和环境之间的热阻 RθJA = 51.0°C/W（值来自数据表）
（公式4）
NVTFS5C478NLWFTAG 的 TJ,MAX 为 175.0°C，因此有 125.5°C 的裕量。
估算的 TJ 与理论计算值之差很小，为 1.7°C（49.5°C - 47.8°C）。在表 4 中，如以上计算所示，使用理论计算的 TJ 和实测的 TCASE、RθJT、PD 来估算不同负载和封装下的 TJ。

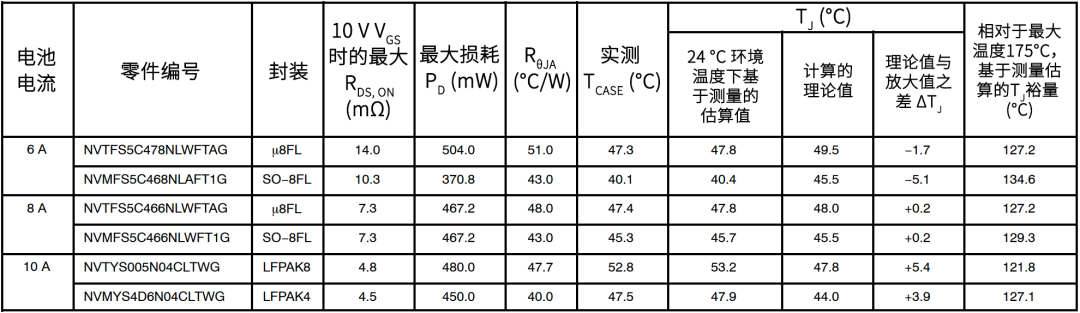

表 4. 建议 MOSFET 的 TJ 计算值与负载电流
● 在 6 A 负载电流时，5 × 6 封装的 TJ 裕量比 3 × 3 封装高约 5.8%。
● 在 8 A 负载电流时，5 × 6 封装的裕量比 3 × 3 封装高约 1.6%。两款器件封装不同，但使用相同的芯片，因此 TJ 没有太大区别。
● 在 10 A 时，5 × 6 封装的裕量比 3 × 3 封装高约 4.3%。
● 同样，除了一款 10 A MOSFET 有大约 5.4°C 的差异外，理论 TJ 与估算值的差异并不显著。这表明，对于此特定测试设置，数据表中的 RθJA 是可靠的。
● 从实际应用角度看，数据表中使用 2 oz. 铜焊盘和较大面积电路板测量 RθJA 似乎不太现实，但它与上面估算的 TJ 差异很小，这表明 RθJA 与针对散热优化的 4 层测试板非常匹配。
● 结果显示，由于封装较大 (5 × 6)，热量得到有效消散并分布到整个器件上，因此其裕量更好。从散热角度看，较大封装的器件适合负载电流较高的应用以及环境温度较高的应用。
估算最大环境温度 TA
前面的计算表明，数据表的 RθJA 与 NCV68061 测试板非常匹配，因此可以计算 MOSFET 工作的最大环境温度。
图 20 显示了 NVTFS5C478NLWFTAG 的 RDS,ON 相对于 TJ 的变化。在 175°C 结温时，最大 RDS,ON 比 25°C 结温时高大约 1.85 倍。因此，最大 RDS,ON 为 1.85 × 14 mΩ = ~25.9 mΩ。

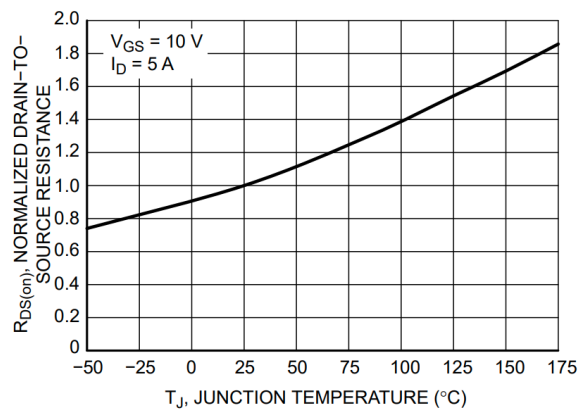

图 20. NVTFS5C478NLWFTAG 导通电阻随温度的变化
175°C 结温和 6 A 负载电流下的功耗如下：
RθJA = 51.0°C/W，结和环境之间的温差可以计算如下：
温差 ΔT = 51.0°C/W × 932.4 mW = 47.5°C
最大 TA = TJ - ΔT
最大 TA = 175.0°C - 47.5°C = 127.5°C
从上面的例子可知，MOSFET 可以在最大 127.5°C 的环境温度下工作。如果环境温度超出该计算值，则意味着 TJ 已达到 175°C 以上。
MOSFET 芯片本身可以在高于 175°C 的温度下工作，但由于封装塑封料的限制，以及为了确保长期运行可靠性，MOSFET 数据表规定最大 TJ 为 175°C。高于最大 TJ 的温度将导致器件行为无法保证，而且这也意味着器件在规格范围之外运行。
表 5 显示了各种 MOSFET 在不同负载电流下的估算最大环境温度，考虑结温为 175°C。

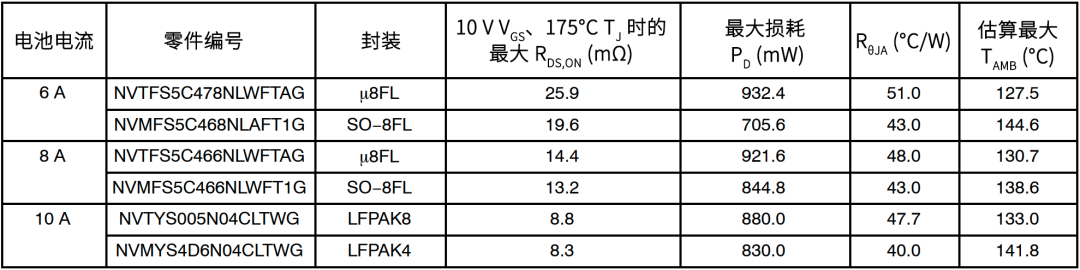

表 5. 估算最大 TAMB
总结
极性反接保护电路是车辆中任何 ECU 的核心构建模块之一。本文讨论了几种极性反接保护技术，包括二极管、P 沟道 MOSFET 和 N 沟道 MOSFET。本文比较了所有这些技术，并重点指出了每种技术的优缺点。此外，本文提供了 MOSFET 选型指南以支持 MOSFET 选择过程，并且给出了一个推荐器件清单。负载电流从 6 A 到 10 A 的热测量表明，从散热角度看，5×6 封装表现良好，原因是其封装和芯片更大，RDS,ON 和功率损耗比 3×3 封装要低。另外，与较小的芯片相比，较大的芯片有助于更好地散热。尽管如此，表 3 显示 5×6 和 3×3 封装的最大 TJ 的裕量差异并不显著。根据应用需求和所使用的散热系统，5×6 和 3×3 封装的 MOSFET 均可选用。
理论计算的和实际估算的结温 TJ 没有显著差异，数据表中给出的 RθJA 是实际值，可用来在实际应用中执行热分析。使用上文所示的计算，RθJA 有助于计算 MOSFET 可运行的最大环境温度。
