Nordic推出全新PMIC，提供CSP封装选项
品慧电子讯：Nordic Semiconductor发布了三款新的PMIC，提供了新的芯片级封装（CSP）选项，并支持更高的电池终端电压。电源管理IC（PMIC）是当今复杂的消费电子系统设计的关键部分。成本和规模仍然是PMIC工程师的驱动因素。
Nordic Semiconductor发布了三款新的PMIC，提供了新的芯片级封装（CSP）选项，并支持更高的电池终端电压。
电源管理IC（PMIC）是当今复杂的消费电子系统设计的关键部分。成本和规模仍然是PMIC工程师的驱动因素。
为了满足这些需求，今天Nordic宣布增加三个新版本的nPM1100 PMIC系列。

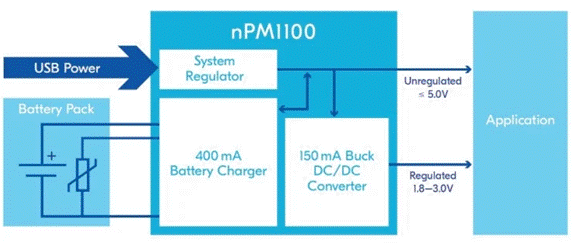

nPM1100是一个专用PMIC，它嵌入了双模可配置降压稳压器和集成电池充电器。
在本文中，我们将研究这些新PMIC的特性，以及它们如何解决无线产品设计中的一些特定问题。Nordic表示，新的PMIC解决了两个关键问题：正确调整封装尺寸以降低成本，以及支持更高的电池充电终端电压。
具有低成本QFN封装的PMIC

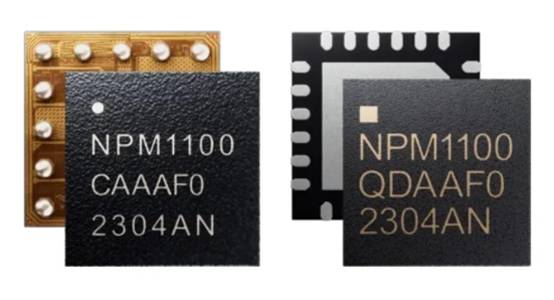

根据Nordic的说法，nPM1100 PMIC产品系列以前是2.1 mm×2.1 mm芯片尺寸封装（CSP）的超紧凑型，今天宣布的首款新型PMIC采用了更主流的4mm×4mm QFN（四边形扁平无引线）IC封装。
nPM1100 PMIC版本的QFN封装允许较低的制造成本和若干工程优势。
Nordic表示，CSP和QFN封装的PMIC确实满足了不同的需求。就其自身而言，CSP器件对于极端尺寸限制的设计至关重要。例如，在其小型形式中，nPM1100 PMIC只占用了极小的面积。
然而，当尺寸不是一个因素时，QFN使制造更容易、成本更低。它们还意味着更简单的设计、开发和验证。此外，该公司表示，与CSP相比，QFN具有更好的热稳定性和振动稳定性。
支持更高的终端电压
终端电压-电池充电器电路使用充电期间电池应达到的最大电压，从恒流充电切换到恒压充电。该值最终用于确定电池何时充满电，以及何时停止（终止）充电。
Nordic表示，其第二和第三个新的nPM1100变体支持更高的最大（终端）电池充电电压（VTERM），这是为便携式无线产品中常用的某些类型的锂离子电池完全充电所需的。
之前的nPM1100的最大终端电压低于一些在可穿戴产品中越来越流行的新型锂离子电池。Nordic将其新型PMIC瞄准可穿戴设备、游戏鼠标设备和入耳式耳机等应用。
具有更高终端电压的新型nPM1100变体有望最大化Nordic的PMIC应用范围和功率优化潜力。该公司表示，这些变体也将以CSP或QFN封装形式提供。
Nordic表示，这三种新的nPM1100产品变体正在批量生产，目前可用。重要的是，因为所有设置都是引脚可配置的，所以所有nPM1100变体都不需要配置软件来操作。更多信息请参见nPM1100产品简介。
新型高端电压Eval套件
随着PMIC的发布，Nordic还推出了新版本的现有nPM1100设备评估套件。新的评估套件版本称为nPM1100 EKHV，可用于评估新设备中较高的终端电压。
新的nPM1100 EKHV套件具有原始nPM1100 EK版本的所有功能。它提供可选择设置的开关和进入和退出休眠模式的按钮。PMIC上有用于电池、USB和所有引脚的接头。该板支持使用插头引脚和电池连接器为电池充电和为设备供电。
新的nPM1100 EKHV评估套件版本允许您评估新PMIC中更高的终端电压。
该套件的DIP开关可用于配置选项，例如选择充电器的终端电压、调节输出电压、充电电流和VBUS电流限制，以及将降压调节器模式固定为PWM模式，仅用于更省电的操作。
套件中还包括充电指示灯和错误指示灯，nPM1100 EKHV的简单设置选项无需编程即可开始测试。
