周立功P系列定压电源模块的EMC性能
品慧电子讯在隔离通讯、隔离驱动、隔离采样放大等应用场景需要功率1~3W的隔离电源。我司P系列电源模块为此量身设计,具有高隔离耐压、小隔离电容,优秀的EMC性能。只需简单的外围电路,就能实现优秀的EMC性能。
P系列产品是1W~3W定压输入隔离非稳压输出的电源模块,用来给隔离总线、隔离采样放大、隔离驱动、手持设备等供电。作为二次电源,对浪涌、瞬间脉冲群抗扰度没有要求,前端的一次电源会吸收这些干扰信号。但是对传导、辐射、静电性能要求与一次电源一样。

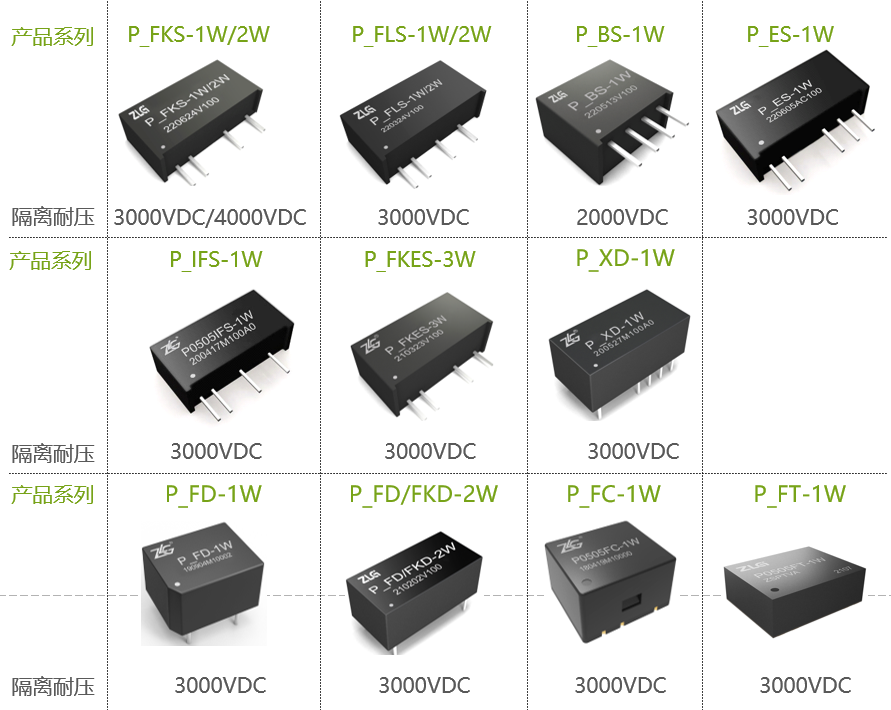

图1 P系列电源模块
P系列规格书中EMC要求如表1所示。
表1 EMC特性要求
图2 EMC推荐外围电路
图2中电容C1、C2选4.7μF,耐压值10V或以上;LDM选择6.8μH,建议电流选择实际输入电流的1.5倍,Cout根据实际的输出电压选择不同的电容。不需要在产品输入地与输出地之间增加Y电容,辐射与传导的性能也非常好。
以产品P0505FKS-1W为例
1. 传导骚扰测试
P0505FKS-1W产品增加外围电路,测试传导性能,如图3所示:

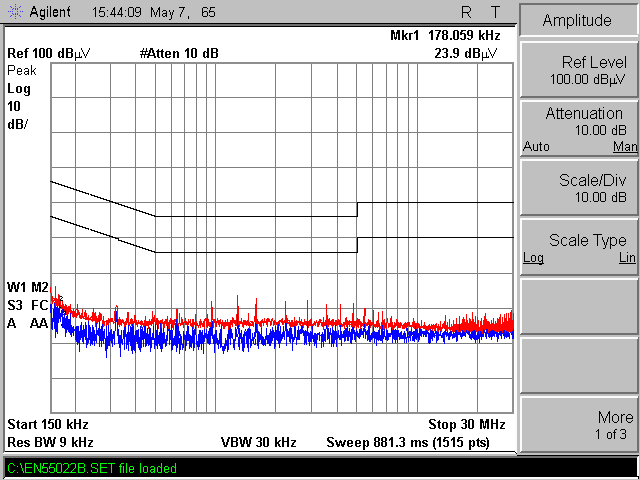

图3 P0505FKS-1W加外围传导测试数据(QP值)
2. 辐射骚扰测试
P0505FKS-1W裸机、加外围电路等不同情况下测试辐射结果如图4和图5所示。

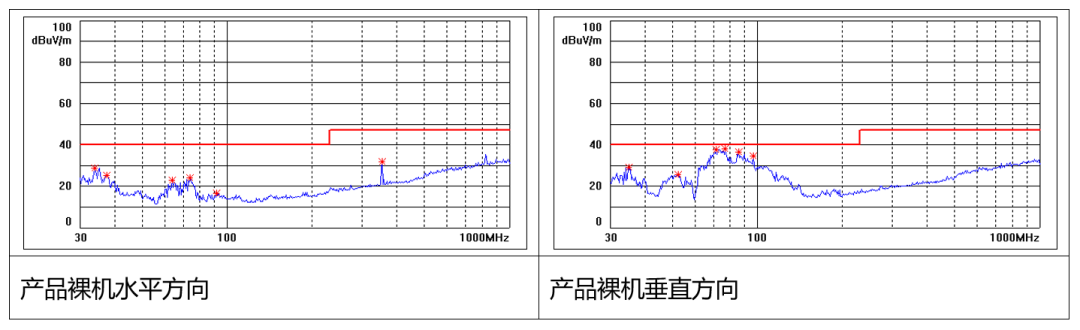

图4 产品裸机测试数据
图4中使用的是CISPR32/EN55032 CLASS B限制值。

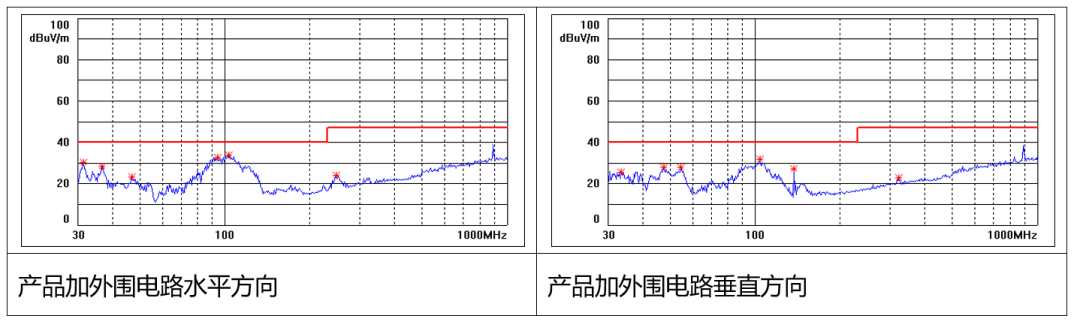

图5 产品增加外围电路测试数据
3. 静电抗扰度
裸机试验10pcs产品,测试产品接触和空气放电,测试结果如表2所示。

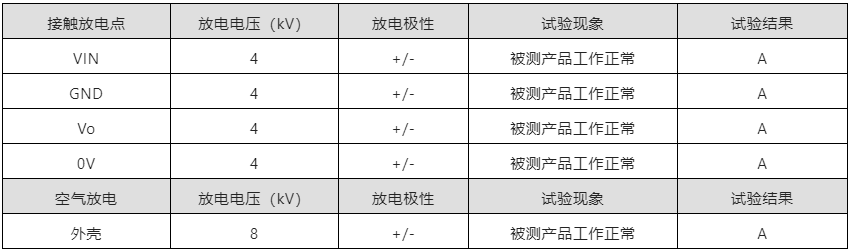

表2 P0505FKS-1W产品静电测试数据
由以上可知,P0505FKS-1W产品在增加外围电路后,传导和辐射性能非常好,余量也充足,特别是辐射性能,在没有增加外围的情况下试验品都可以过CISPR32/EN55032 CLASS B,只是余量较少;试验品在接触静电±4kV和空气放电±8kV情况下,产品一直正常工作。
P系列产品有优秀的EMC特性,只需要简单的外围电路。
图6 P0505FKS-1W
