Allegro面向48V电池系统的ASIL BLDC MOSFET栅极驱动器


AMT49100和AMT49101是Allegro针对48V电池系统而开发的N沟道功率MOSFET驱动器,能够控制以三相桥式布局设置的MOSFET,可用于具有高功率电感性负载的48V汽车功率应用。



AMT49100和AMT49101技术优势

AMT49101专为需要本地微处理器的系统而设计,能够针对控制器或传感器电路电源提供合适的低压稳压输出,并通过小型48L 7x7 QFP封装来优化系统PCB占位面积。

AMT49100和AMT49101可通过编程与固定频率降压稳压器一起工作,产生主稳压电压VREG,或通过外部产生的稳压电源驱动VREG端子。集成式诊断功能可提供对于多种内部故障、系统故障和电源桥故障的警示,并可配置为在多种短路条件下保护功率MOSFET。对于安全关键系统,可在串行接口控制下验证集成式诊断操作。

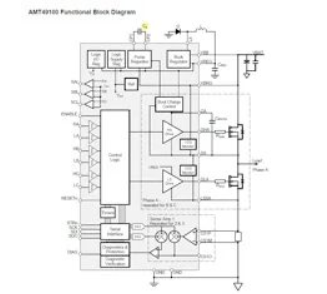

AMT49100功能框图

关键特性

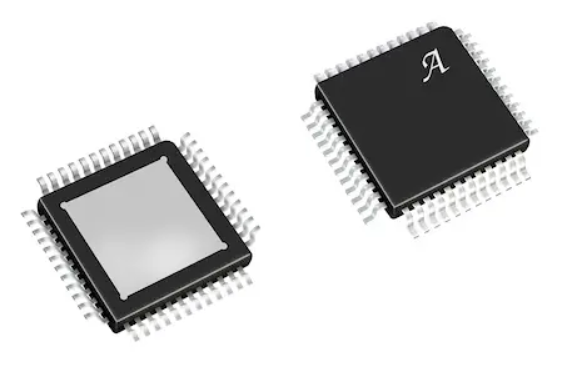

AMT49100和AMT49101以48引线QFP封装提供,带有裸露的散热焊盘,引线框采用100%雾锡电镀,不含铅。它们具有下列关键特性:

● 支持AEC-Q100的三相桥式MOSFET驱动器

● 高达80V操作

● 可编程逻辑电源稳压控制器(AMT49101)

● 两个可编程电流感测放大器(AMT49101)

● 三个可编程电流感测放大器(AMT49100)

● SPI兼容串行接口,具有高级可编程诊断和验证功能

● 依照ISO-26262标准设计

典型应用

AMT49100和AMT49101 MOSFET栅极驱动器运行可靠、坚固耐用,并具有更高的灵活性,是Allegro完整48V解决方案的重要组成部分,主要面向以下应用。

● 电动助力转向

● 电动制动器

● 皮带式启动发电机

● 各种风扇

● 各种泵
