AD8495 T型热电偶接口

热电偶是在宽温度范围内进行精密温度测量的常用且廉价的方法。T型热电偶（铜康铜）灵敏、稳定、易于制造且耐湿，并且与印刷电路板的铜对铜连接消除了对等温块的需求。这些是T型热电偶被选用于许多应用的一些主要原因，从导管到食品加工，这些应用不需要其他热电偶（如K型）提供的全部温度范围。

ADI公司生产的热电偶放大器具有内置冷端补偿功能，但不生产T型热电偶。幸运的是，T型和K型放大器在高达约100°C的温度下具有相似的电压特性。 K型热电偶调理器（如AD8495或AD8497）可以利用这种相似性来测量误差极低的T型热电偶。较高温度下的输出电压将偏离AD8495的理想5 mV/°C传递函数，因此有必要使用查找表或多项式来解释差异。该图是使用NIST的T型热电偶表和AD8495的传递函数生成的，以显示AD8495在不同参考结温下的输出。

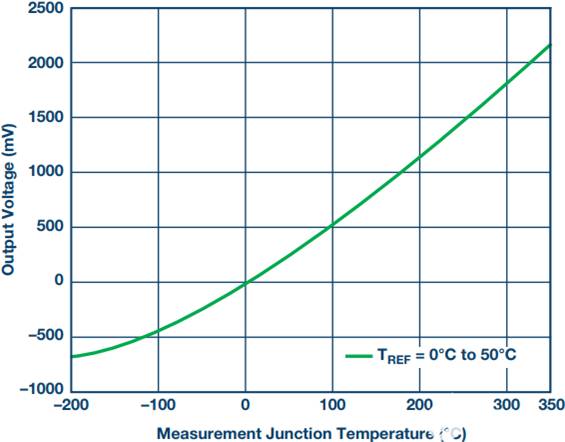

图1.AD8495计算输出，采用T型热电偶。

图表或此 6千阶多项式可用于将输出电压映射到测量温度。V外（mV） = a0+ 一个1× T + A2× T2+ ... + a6× T6，其中系数为：

在整个–200°C至+350°C测量温度范围和0°C至50°C参考结温范围内，该多项式的计算误差约为–2.50 mV至+2.28 mV，小于约±0.5°C。 必须增加热电偶容差和AD8495放大器误差。

请注意，当温度低于0°C时，输出电压为负。 输出电压是相对于基准引脚（REF）测量的，因此可以提高REF处的电压，以适应采用单电源供电的负输出电压。有关使用热电偶进行设计时的重要考虑因素，包括接地、滤波干扰和布局实践，以使器件温度等于基准结温。
