特瑞仕推出新型1.4A线圈一体升压型micro DC/DC转换器

特瑞仕半导体株式会社（日本东京都中央区 董事总经理：芝宫　孝司　以下简称“特瑞仕”） 开发了新型高性能,1.4A线圈一体升压型“micro DC/DC”转换器-- XCL104/XCL105系列。

XCL104/XCL105系列是线圈一体，同步整流升压型高性能“micro DC/DC”转换器。内置1.4A驱动器和线圈，适用于各种用途。线圈一体型的设计缩小了产品尺寸，减少了选择元件所需时间，大大缩短了开发周期。并且由于电路板布局中线圈布局为最短，实现了低噪声。

该产品可从0.9V输入电压启动，适用于使用一节碱性或镍金属氢化物电池的设备。 输出电压范围为1.8V~5.5V，以0.1V间隔进行设置。与以往产品相比实现1.4倍的输出电流，另外为了进一步降低设备的功耗并延长电池寿命,该产品可选择3种功能。

“负载切断型”搭载升压IC标准功能的负载切断功能和CL放电功能，高速降低输出电压，防止输出设备误动作。

“旁路型”对应MCU等有较大范围工作电压，MCU进入休眠状态时，输入输出由旁路功能导通，将电池电压提供给后段电路。当模拟部分处于动作或高速处理中，仅在有需要的时候对例如3.3V等恒定电压进行升压，大大降低总功耗。

“输出OR型”适用于多个电源和备份电源的输出连接（OR连接），负载断路功能切断输入和输出之间的连续性，支持其他电源OR连接到输出，另外实现与OR连接的其他电源之间的自动切换。

此外，UVLO功能（可选：1.46V）在电池电压过低时停止IC动作，减少碱性电池的漏液。工作温度范围高达+105℃，非常适合要求小尺寸、低功耗、多功能和高性能的工业设备、IoT、移动、可穿戴以及所有对电池寿命有需求的设备。

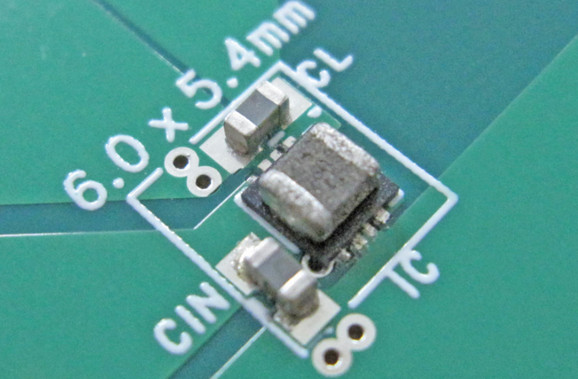

图1.XCL104/XCL105实装电路板

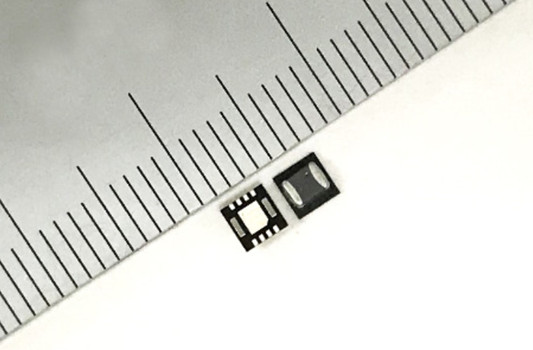

图2.DFN3030-10B (3.0x3.0xh1.7mm)
