英飞凌推出带有微控制器、栅极驱动器和IGBT的IPM智能功率模块


集成了电机控制器、三相栅驱动器600V/2A和600V/4A IPM, 在没有散热器情况可以驱动50W/70W电机,目标应用为大小家电和风机水泵。


产品型号:(需要样品与详细资料可直接联系品慧电子)

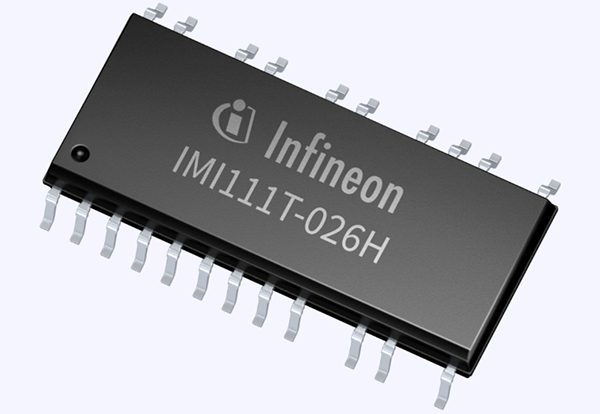

● IMI111T-026H:2A 600V IPM

● IMI111T-046H:4A 600V IPM

iMOTION? IPM集成了电机控制器、三相栅驱动器和600V/2A和600V/4A IGBT,采用DSO-22封装。

IMI111T器件不需要散热器,可用于风扇的电机驱动,风扇应用的典型输出功率为50W/70W。最大器件耐压为600V,根据系统的设计情况,输出更高的功率也是可能的。

英飞凌经过实际客户产品验证的MCE在无传感器的电机变频器中实现高效的FOC控制。即用型运动控制引擎,具有无需编程的电机控制和集成脚本。通过其简单的配置和调试软件工具Solution Designer,缩短设计周期。

产品特点

● 带有FOC、集成脚本和无需编程的电机控制的MCE控制器、栅极驱动器和功率级在一个封装中

● 在没有散热器情况下,典型功率为70W

● DSO-22封装,可用单层PCB实现设计

● 完全自我维持的运动控制引擎

● 支持IEC 60335-1(B类)

应用价值

● 独特的即用型电机控制算法市场领先的栅极驱动器

● 通过减少材料清单(BOM)和PCB尺寸的方式降低系统成本

● 基于霍尔传感器的启动和无传感器的高速运行

● 通过使用iMOTION?设计套件,无需软件开发和逆变器硬件设计,缩短设计周期

● 轻松实现电机参数设置和调试

竞争优势

● 集成的脚本引擎

○ 后台执行,可访问MCE、GPIO、AIN和 UART

○ 1/10毫秒的任务周期

● DSO-22封装

○ 改进的爬电距离和电气间隙

○ 可以用单层PCB设计

○ 易于组装和检查

应用领域

● 小家电和大家电

● 风扇、水泵

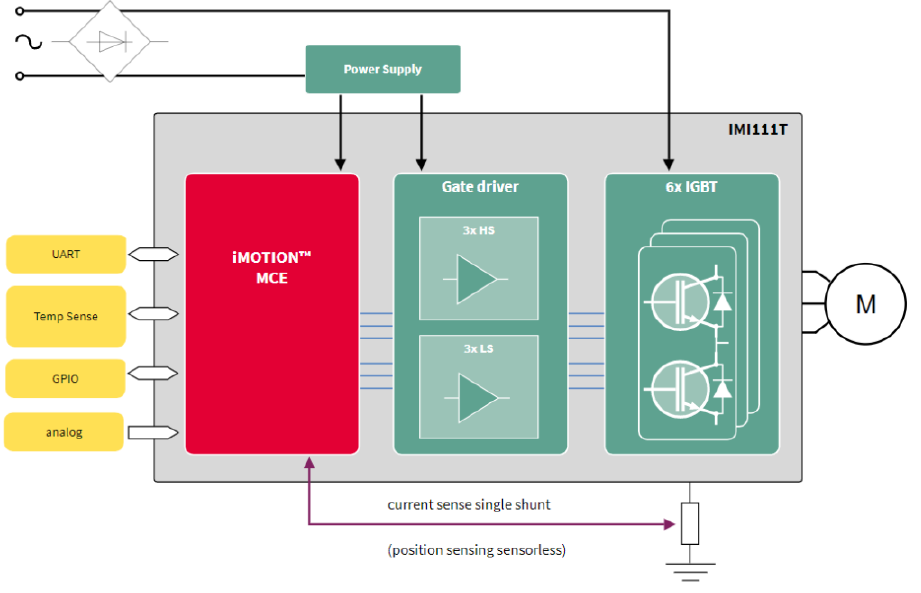

系统框图
