CODACA推出CSM2214系列超级大电流电感
品慧电子讯：在工业控制领域，随着高功率电源系统DC-DC转换器的广泛应用，对磁性元件的需求量增多，同时也对电子元件提出了高能效和高功率密度的设计要求。作为功率转换器的核心元件，电感产品要求在更小尺寸下实现更高的功率，更大的饱和电流和更低的直流损耗。此外，为了适应复杂的工业环境，电感器件还要能够适应宽频、宽温环境。
针对工业控制领域高功率电源系统对磁性元件的技术需求，科达嘉电子最新推出了超级大电流电感CSM2214系列，具有小尺寸、耐大电流、极低的直流电阻、适应宽频宽温环境等特点。

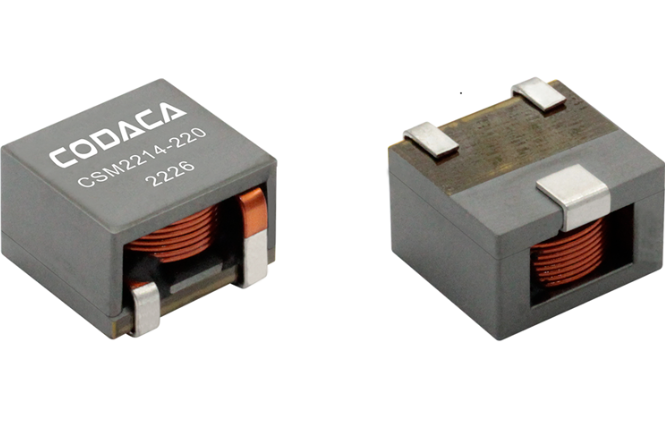

产品概况
超级大电流电感CSM2214系列电感值范围覆盖3.30μH至47.0μH，饱和电流最大可达52A。紧凑型电感设计，外形尺寸为22.3*21.5*14.5mm，PCB占板面积仅为23.0mm x 22.0mm，满足DC/DC转换器小体积、高功率密度设计需求。CSM2214系列产品均已通过AEC-Q200测试认证。
产品特性
CSM2214系列采用宽温低功耗的锰锌铁氧体磁芯材料，有效降低电感在电压转换中的磁芯损耗，实现低温升效果，提升转换效率。同时，产品具备优异的温度稳定性，适合应用于各类复杂的场合。
与业界相同尺寸、相同感值的电感产品相比，CSM2214系列拥有更低的直流电阻和更高的饱和电流，能够承受更高的峰值电流，适用于高功率电源系统方案设计及应用。
CSM2214系列采用磁屏蔽结构设计，具有极强的抗电磁干扰能力。底部电极采用扁平线绕组直接引出，有效降低产品开路风险；同时增加第三个焊接端子，提高电感机械稳定性和抗振动能力。

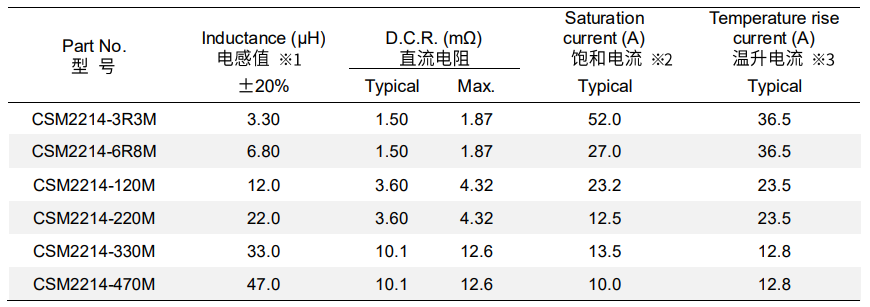

电气特性
电气特性

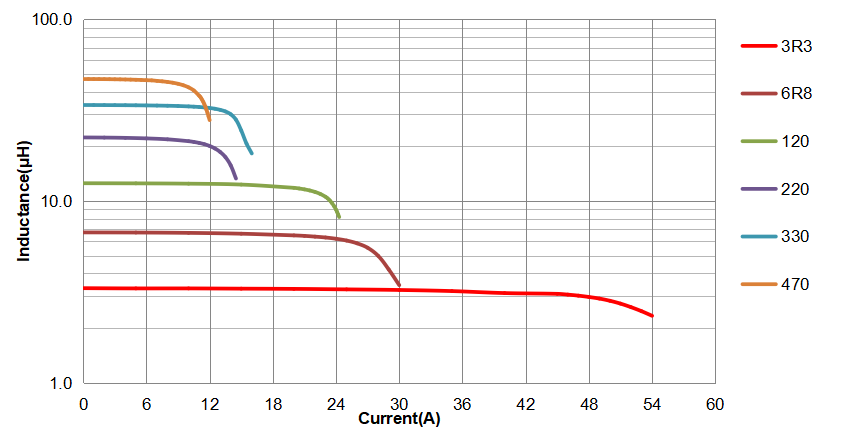

饱和电流曲线

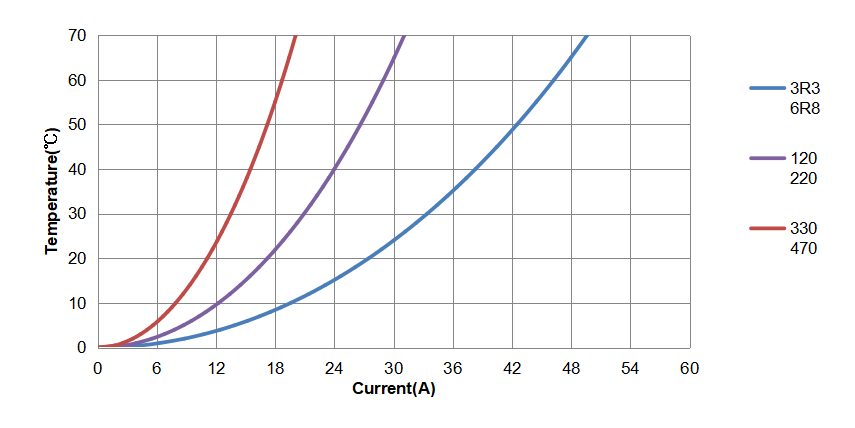

温升电流曲线
主要特点
● 磁屏蔽结构，抗电磁干扰(EMI)性能强
● 扁平线绕组，低电阻，寄生电容小
● 附加端子设计结构，焊接牢靠
● 低损耗设计，适合宽频宽温环境应用
● 工作温度：-40℃ ～ +125℃ (包含线圈发热)
应用领域
该系列产品可应用于工业控制领域高功率电源系统、DC-DC转换器、LED驱动等方案设计开发及应用。
环保标准
产品符合RoHS，REACH，无卤等环保要求并通过AEC-Q200测试认证。
生产情况
批量生产、免费申样。科达嘉电子专注功率电感研发20多年，可根据客户特殊需求快速定制产品。公司拥有CNAS认可的实验室，可自主按照AEC-Q200 无源元件产品验证标准进行测试和认证，并可提供AEC-Q200可靠性测试报告。
