浅析电力变压器自动降温电气控制线路图
品慧电子讯电力变压器在夏季连续运行，当其自身温度超过65℃时，自动控制风扇电动机起动工作为电力变压器进行降温，避免电力变压器过热而烧坏。先应根据图中的图形符号搞清图中使用了哪些元器件，具有触点的继电器和交流接触器，还应仔细分清各自的触点及其状态(动合还是动断)。
电力变压器在夏季连续运行，当其自身温度超过65℃时，自动控制风扇电动机起动工作为电力变压器进行降温，避免电力变压器过热而烧坏。先应根据图中的图形符号搞清图中使用了哪些元器件，具有触点的继电器和交流接触器，还应仔细分清各自的触点及其状态(动合还是动断)。

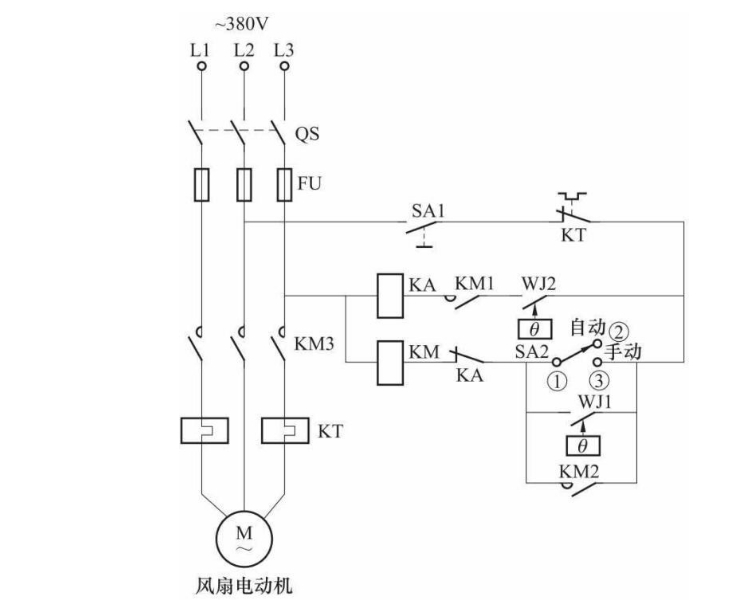

在图中，SA1为起动开关。WJ1与WJ2为电接点温度计，WJ1为电接点温度计的上限触点，WJ2为下限触点。KA为继电器线圈，其有一组动断触点。KM为交流接触器线圈，其有多组动合触点KM1、KM2、KM3。SA2为自动与手动转换开关。KT为热继电器。
一、手动状态
当功能开关SA2的①与③触点间接通时，电路处于手动控制风扇电动机状态。此时，按下SA1自锁按钮，就会使KM线圈得电吸合，其动合触点KM2闭合自锁，KM3动合触点闭合，就会使风扇电动机的电工作，对电力变压器进行冷却。
二、自动状态
当功能开关SA2的①与②触点间接通时，电路处于自动控制风扇电动机状态。
1.风扇起动
当变压器运行，其温度上升到上限值时，WJ1温度计的上限触点闭合，使KM交流接触器线圈得电吸合，其KM1、KM2、KM3动合触点均闭合，从而使风扇起动工作，为电力变压器降温。
2.风扇停止
当风扇起动工作为电力变压器进行降温，一旦变压器的温度下降到下限值时，WJ2下限触点闭合，进而使KA线圈得电吸合，使其动断触点断开，从而切断了KM线圈的供电使其断电释放，其KM1～KM3触点均断开，从而使风扇电动机停止工作。一旦变压器温度又上升到上限值时，重复上述动作，电路周而复始地进行工作。
