17V输入、双通道1A输出同步降压型稳压器具有超低静态电流

LTC 3622 双通道 1A 同步单片式降压型稳压器可为电池供电型系统和便携式设备以及通用负载点调节提供紧凑、高效率的电源。纤巧型 14 引脚、3mm × 4mm DFN 封装可承受 2.7V 至 17V 的输入电压，从而产生两个精度为 0.6V 至 V 的可调 ±1% 输出在同时在两个通道上提供高达 1A 的输出电流。

LTC3622 在两个通道均使能的情况下的静态电流在突发模式操作中低至 5μA，而在停机模式操作中则小于 0.1μA。开关频率固定在 1MHz 或 2.25MHz，与外部时钟的同步范围为 ±50%。可选的突发模式操作可实现最高效率，而脉冲跳跃模式可将纹波降至最低，适用于噪声敏感型应用。

双路 1A 输出，3.3V 和 5V，频率为 1MHz

图1所示为双输出转换器，其输入电压范围为5V至17V，在3.3V和5V时产生1A输出。

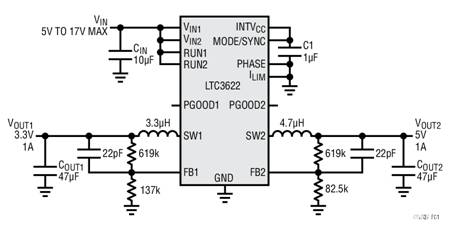

具有 3.3V 和 5V 输出的双通道 1A 转换器，f西 南部= 1 兆赫

两个通道可以同相工作或 180° 相移，通过将 PHASE 引脚连接到 GND 或 INTV 来选择。抄送.这为用户提供了分离通道开关边沿的灵活性，以最大限度地减少任何噪声耦合。LTC3622 有两个峰值电流限值电平 – 1.8A 或 1A，可通过 I林针。这种可选的电流限制允许在低电流设计中使用较小尺寸的电感器，从而最大限度地减小解决方案尺寸和成本。

在重负载条件下，稳压器以连续电感电流模式工作，输出纹波小，效率高。轻负载时提供两种不连续导通模式 （DCM），以实现高效率并最大限度地降低能耗。为了进一步降低功率损耗并延长在极轻负载或无负载待机条件下的电池寿命，可以通过将 MODE/SYNC 引脚连接到 INTV 来选择突发模式操作抄送.在这种情况下，LTC3622 IC 在无负载时仅消耗 5μA 电流。突发模式操作可能会增加输出电压纹波。另一方面，如果最小化 V外纹波至关重要，可以通过将 MODE/SYNC 引脚接地来选择脉冲跳跃模式。这导致纹波低于突发模式操作，但代价是效率略低。此外，将MODE/SYNC引脚连接至外部时钟可将开关时钟与外部时钟同步，并使器件处于脉冲跳跃模式。图2显示了12V电压下的效率在至 5V外在突发和脉冲跳跃模式下。

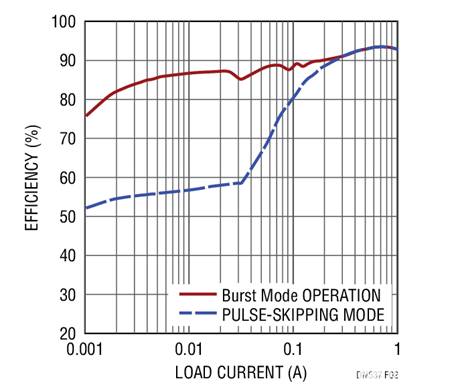

双电源的5V输出效率如图1所示，V在= 12V， V输出2= 5V， f西 南部= 1兆赫

LTC?3622 是一款可靠的电流模式稳压器，具有快速的逐周期过流保护和卓越的线路和负载瞬态响应。当输入电压降低时，占空比增加，需要斜率补偿以保持稳定的电流反馈环路。LTC3622 具有内部电路，即使在高占空比条件下也能准确地维持一个恒定的峰值电流限值和稳定的环路。

在电池供电系统等应用中，输入电压的范围非常宽。作为 V在下降接近 V外转换器占空比接近 100%，LTC3622 进入压差操作以维持 V外调节。在压差期间，器件根据输出负载电流转换进入和退出睡眠模式。这显著降低了静态电流，同时保持V。外调节，从而延长输入电池电源的运行时间。图 3 示出了 LTC3622 能够在压差条件下实现从微安到满负载的高效率。

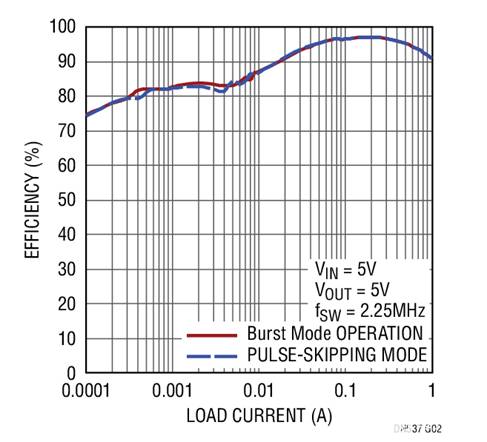

效率与压差中的负载电流的关系，V在= 5V， V输出2= 5V， f西 南部= 1兆赫

为了简化设计并最大限度地减少组件数量，LTC3622 具有内部环路补偿功能。如果需要，可以增加一个与上侧反馈电阻并联的前馈电容，以进一步增加相位裕量。由于其电流模式控制，LTC3622 电源可在宽输出电容范围内保持稳定。在图1所示的双电源中，每个通道输出只需要一个1206尺寸、47μF小陶瓷电容。图4显示了5V输出的瞬态响应。在10%至100%负载阶跃下，峰峰值电压偏移约为±330mV。可以添加更多电容器以进一步降低V外短暂的。在这种情况下，LTpowerCAD?设计工具和LTspice仿真工具可用于利用内置LTC3622模型优化设计。这两种工具都可以在 www.linear.com 免费下载。?

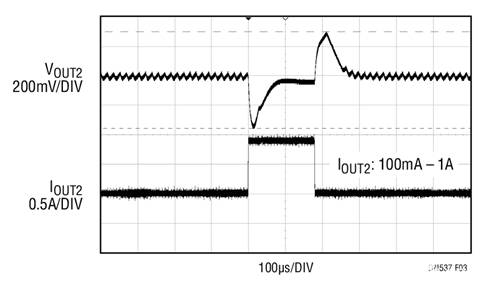

图1所示的5V电源的瞬态响应，V在= 12V， V输出2= 5V， I输出2= 100mA-1A，突发模式操作

结论

LTC?3622 是一款具有超低静态电流的双通道 1A、高效率同步单片式降压型稳压器。它解决了电池供电系统、负载点电源和便携式设备带来的转换器效率和空间限制问题。
