LDO输出为什么并联接地电阻？

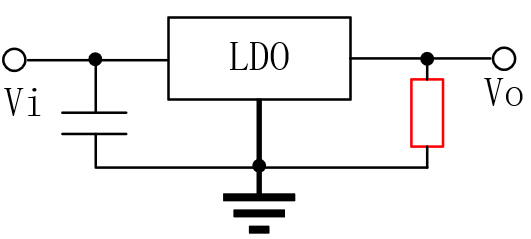

有人在看到一些原理图时，会发现LDO输出端对地并联了个电阻，这岂不是会白白消耗功率吗？为什么要加这个电阻呢？

今天就给大家介绍一下其中的一个原因：

以前在工作中，同事遇到一个问题：LDO输出接了一个负载，负载有低功耗和普通模式两种工作模式，低功耗模式时正常，普通模式时工作也正常，但从低功耗切换到普通模式时，却发生了异常。

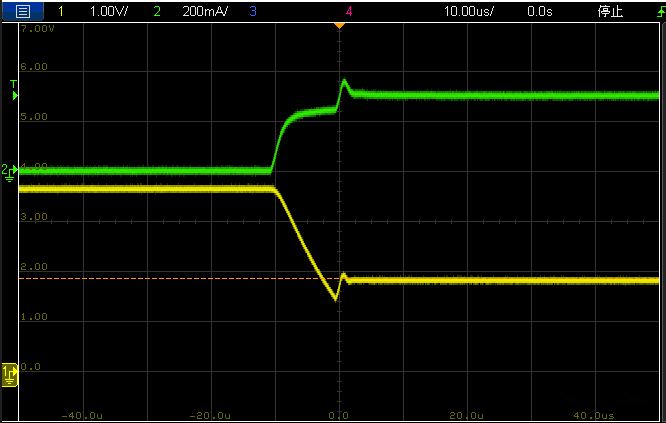

测量得到LDO的输出电压波形大约如下，绿色是电流波形，黄色是电压波形，在负载从低电流切换到高电流后，输出电压异常，导致负载不能正常工作。

后来分析，是LDO为了进一步降低功耗，当检测到电流低于一定阈值后，自身也会进入低功耗模式，如果突然从低功耗切换到普通模式时，就容易发生异常（这部分不懂的小伙伴，可以自行参考一下LDO的负载调整率的概念）。

当时的缓解方法是，在LDO输出端对地并联一个大电阻，防止LDO进入低功耗模式，以此来规避问题。

这个电阻的阻值选择方法是，LDO输出电压除以低功耗切换电流，然后阻值减小一点，比如减低22%，以此保证LDO输出电流一直高于这个低功耗切换电流阈值。(来源：工程师看海）
