运放的信号叠加电路与求差电路

品慧电子讯波特图也是根据人名命名的，它是出自贝尔实验室，由荷兰裔科学家Hendrik Wade Bode在1930年发明的。Bode当时需要设计用于电话网络的放大器，放大器带有负反馈。为了能够快速了解放大器保持绝对稳定所需的增益裕度和相位裕度，Bode开发了波特图。

实际应用中,常要获取两个信号的差值或对多个模拟信号进行叠加混合，这时就要使用信号叠加电路和求差电路。图一所示的反相比例和同相比例电路是比例运算电路的基本拓扑结构，以此为基础，利用叠加原理和戴维南定理就可以构造出信号叠加电路和求差电路。

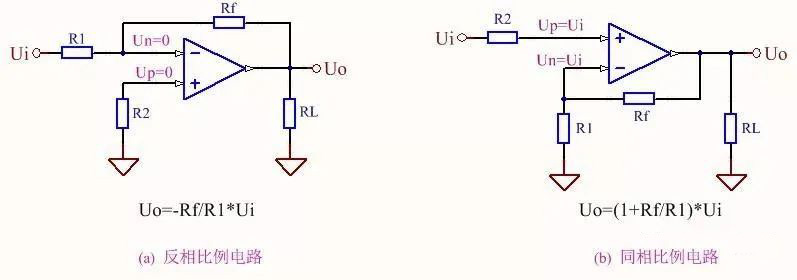

图一 比例运算电路基本拓扑结构

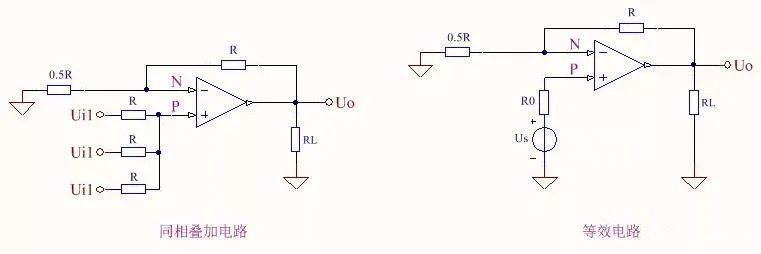

一. 信号叠加分同相叠加和反相叠加，图二为信号同相叠加电路，其戴维南等效电路如图二右侧所示。

图二 同相叠加及其等效电路从图二可看出，等效电路就是图一(b)所示的基本同相比例电路，利用叠加原理得P点开路电压 Us=1/3(Ui1+Ui2+Ui3)，电压源等效内阻R0=R//R//R;直接套用基本同相比例电路的公式，可得：Uo=(1+R/0.5R)*Us=Ui1+Ui2+Ui3 , 输出为三个输入信号的同相叠加。

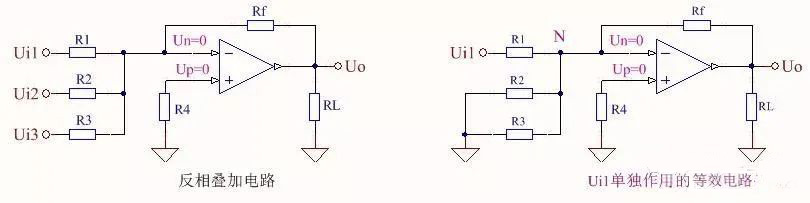

图三 反相叠加与等效电路

图三为信号反相叠加电路，其输出等于各个输入信号单独作用时的输出之和，当Ui1单独作用时，将Ui2、Ui3对地短路，此时的等效电路 如图三右侧所示。因同相端接地，反相端为虚地点，即N点为零电位，R2、R3上没有电流，可以认为R2、R3 存在与否对电路无影响，即可以拿掉，等效电路就和图一(a)的基本反相比例电路相同，直接套用反相比例电路公式，得Ui1单独作用时的输出：Uo1=-Rf/R1*Ui1 ; 同理可得：Uo2=-Rf/R2*Ui2 ; Uo3=-Rf/R3*Ui3 ; 总输出Uo=Uo1+Uo2+Uo3 ;当Rf=R1=R2=R3时， Uo=-(Ui1+Ui2+Ui3),完成了输入信号的反相叠加。

二.采用不同思路可构成不同的求差电路。用信号反相并求和的思想，可以得到图四所示的减法电路。

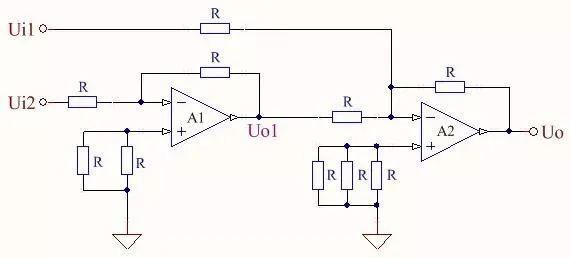

图四 信号反相与叠加实现的求差电路

该电路由两级运放构成，其中A1构成反相器，A2构成两信号反相叠加电路，图中运放同相端并联的电阻，是为了运放两输入端的电阻平衡。第一级输出Uo1=-Ui2 ; 按图三反相叠加电路的结论，得该电路输出为：Uo=-(Uo1+Ui1)=Ui2-Ui1 ,实现了信号的求差运算。

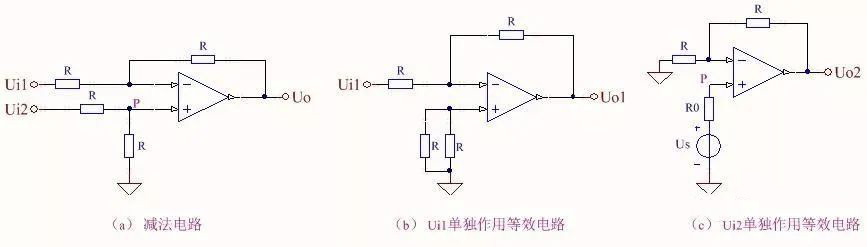

图五 差分电路实现的求差电路

图五是按同相比例和反相比例相结合的思想，利用差分电路构成的求差电路，与图四相比，只用一个运放单元，但该电路不能用虚地概念，运放两输入端存在共模电压，实际使用时，应尽量选高共模抑制比的运放。当Ui1单独作用时，等效电路如图五(b)所示，为基本反比例电路，此时Uo1=-Ui1 ; 当Ui2单独作用时，利用戴维南定理，将电路等效为图五(c)所示电路，其为基本同相比例电路，P点开路电压Us=R/(R+R)*Ui2=0.5Ui2 ; 等效电源内阻R0=R//R ; 直接套用同相比例电路公式， 得Uo2=(1+R/R)*Us=Ui2 ; 电路输出Uo=Uo2+Uo1= Ui2-Ui1 ; 实现了信号求差运算。
